Номер в госреестре | 51257-12 |
Наименование СИ | Датчики измерения скорости магнитные |
Обозначение типа СИ | M319 |
Изготовитель | "Dynalco, Division of Barksdale Controls", США |
Год регистрации | 2012 |
Срок свидетельства | 21.09.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Датчики измерения скорости магнитные М319 предназначены для измерений частоты вращения валов различных агрегатов.
Датчики измерения скорости магнитные М319 (далее датчики) преобразуют частоту вращения зубчатого ферромагнитного колеса, закрепленного на валу агрегата, в напряжение переменного тока.
Принцип действия датчика основан на том, что при вращении зубчатого колеса происходит перераспределение магнитного потока постоянного магнита: увеличивается поток через полюс магнитопровода, под которым проходит зубец колеса, и уменьшается поток через полюс, под которым проходит паз зубчатого колеса. За счет этого при вращении зубчатого колеса появляется переменная составляющая магнитного потока, и в катушке индуктируется ЭДС, частота которой определяется частотой вращения зубчатого колеса и числом n зубьев. Частота импульсов равна частоте следования профилей зубьев, а их амплитуда постоянна во всем рабочем диапазоне частот.

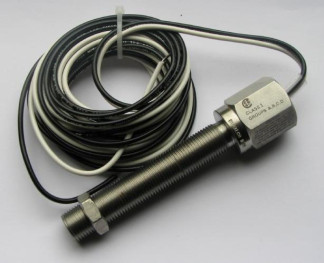

Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней дюймовой резьбой для проходного монтажа. Один из торцов корпуса является чувствительным элементом. Внутри корпуса, изготовленного из нержавеющей и немагнитной стали, установлена катушка с постоянным магнитом.
Датчики используют без механического соединения или внешнего источника питания.
Датчик крепится вблизи зубчатого колеса агрегата. Расстояние от торца датчика до вершины зуба не более 4 мм.
Марка ферромагнитного материала зубчатого колеса не нормируется. Модуль колеса не менее 2. Толщина зубьев колеса не менее 5 мм.
Датчик реализует следующие функции:
- преобразование механического движения в напряжение переменного тока;
Технические характеристики | Лист № 2 всего листов 3 Таблица 1 |
Название характеристики | Значение |
Диапазон измерений частоты входного сигнала, Гц | 10 - 50000 |
Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % | ±0,1 |
Длина, мм | 120 |
Диаметр наружной резьбы дюймовый | 5/8UNF-18 |
Диапазон рабочих температур, °С | От -70 до +90 |
Масса, кг, не более | 0,15 |
Срок службы, лет | 5 |
Средняя наработка на отказ, ч | 4000 |
Знак утверждения типа наносится на титульный лист Паспорта типографским способом.
Наименование | Кол. | Примечание |
Датчики измерения скорости магнитные М319 | 1 шт. | |
Паспорт | 1 экз. | |
Методика поверки МП 253-33-2012 | 1 экз. | При одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик |
осуществляется в соответствии с методикой поверки МП 253-33-2012 «Датчики измерения скорости магнитные М319. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 25.04.2012 г.
Основные средства поверки:
■ Установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин, относительная погрешность задания частоты 0,05 %;
■ Частотомер электронно-счетный 53131 А, диапазон измерения частоты - 0-225 МГц, относительная погрешность измерения частоты 5*10-6;
■ Тахометр универсальный цифровой TESTO 470, диапазон измерения частоты вращения от
1 до 99999 об/мин, пределы допускаемой относительной погрешности ±0,02 %.
Методика измерений содержится в документе «Датчики измерения скорости магнитные М319. Паспорт».
Нормативные и технические документы, устанавливающие требования к датчикам измерения скорости магнитным М319
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. Техническая документация фирмы «Dynalco, Division of Barksdale Controls», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации промышленной безопасности к эксплуатации опасного производственного объекта.
