Системы измерений колесных пар WSM-600, 51174-12

Назначение

Системы измерений колесных пар WSM-600 (далее - системы) предназначены для измерений геометрических параметров колёсных пар железнодорожных вагонов в условиях депо или при выпуске из производства.

Описание

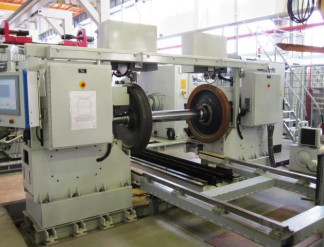

Системы измерений колесных пар WSM-600 состоят из двух опорных плит, блока несущей рамы, блоков левого и правого оснований, левой и правой кареток, левого и правого рычагов датчиков, гидравлической силовой установки и шкафа управления оператора. Каждая каретка содержит подвижный центр для установки колесных пар, блок подъемника, лазерный блок и аппаратуру управления гидравликой. Колесная пара, установленная в центрах, может поворачиваться на 20 равноотстоящих интервалов, которые отслеживаются специальным датчиком.

Все результаты измерений получаются с помощью бесконтактных триангуляционных лазерных датчиков. На каждой каретке смонтировано по три лазера. Один лазер, смонтированный на нижнем рычаге датчика, служит для измерений диаметра несущей шейки, биение и длину оси. Другие два лазера, смонтированные на верхней поперечине служат для измерений диаметра колес, биение и профиль поверхности катания. Нижний и верхний лазеры, работая вместе, измеряют расстояние от конца оси до внешней поверхности обода.

Во время цикла измерения несколько поперечных сечений колеса просвечиваются для определения расположения колёс в системе и измеряемых характеристик оси, а также для того, чтобы получить профиль колёс. Когда требуемое число поперечных сечений выбрано, колесная пара начинает непрерывно поворачиваться для определения диаметра и биения колес, а также разности биения несущей шейки и биения между несущей шейкой и колесом. В конце цикла измерения все данные сохраняются в базу данных Все результаты автоматически сохраняются в базу данных, где их потом можно посмотреть и при необходимости распечатать. Также результаты измерений отображаются на сенсорном дисплее компьютера.

Программное обеспечение Simmons Machine Tool WSM-600 управляет процессом измерений, анализирует данные измерений и выполняет вычисления параметров. Идентификационные данные программного обеспечения приведены в таблице:_

Технические характеристики

Диапазон рабочих температур    (20 ±5) °С

Влажность, %, не более    80

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на нижнюю переднюю часть станины методом наклейки.

Поверка

осуществляется в соответствии с документом МП 51174-12 «Системы измерений колесных пар WSM-600. Методика поверки» разработанным и утвержденным ФГУП «ВНИИМС» в мае 2012 г.

Основные средства поверки: скоба измерительная диаметров колесных пар ИДК (Госреестр № 27510-12); нутромер НМ 2500 ГОСТ 10-88; колесная пара по ГОСТ 485080.

Сведения о методах измерений

Метод измерений изложен в документе «Системы измерений колесных пар WSM-600. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к системам измерений колесных пар WSM-600

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм»

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
