| Номер в госреестре | 51136-12 |
| Наименование СИ | Комплект поверочный |
| Обозначение типа СИ | VS20-UMB |
| Изготовитель | "Lufft Mess- und Regeltechnik GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплект поверочный VS20-UMB предназначен для поверки нефелометров VS20-
UMB.
Принцип действия комплекта поверочного VS20-UMB основан на имитации ослабления светового потока в атмосфере посредством матовой пластины.

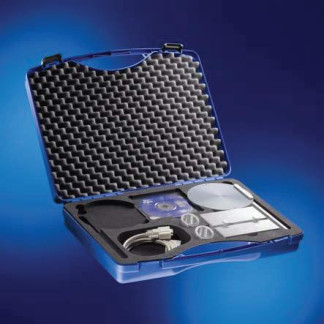

Комплект поверочный VS20-UMB состоит из матовой пластины с держателем и двух заглушек, которые размещаются в футляре.
Матовая пластина - плоскопараллельная пластина, изготовленная из специальной пластмассы и предназначенная для ослабления светового потока.
Заглушки - непрозрачные цилиндрические вставки, изготовленные из специальной пластмассы и предназначенные для блокирования светового потока.
При проведении поверки матовая пластиковая пластина помещается в рабочую зону между излучателем и приемником. Световой поток ослабляется посредством матовой пластиковой пластины на известную величину, которая характеризует измеряемую МОД.
Таблица 2
| Наименование характеристики | Значения характеристики | ||
| Значения показателя ослабления, м-1 | 0,3; 0,083; 0,0015 | ||
| Пределы допускаемой относительной погрешности значений показателя ослабления, % | ±5 | ||
| Значения эквивалентной МОД, м | 10; 36; 2000 | ||
| Пределы допускаемой относительной погрешности значений эквивалентной МОД, % | ±5 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Срок службы, лет | 10 | ||
| Г абаритные размеры, масса | диаметр, мм | ширина, мм | масса, кг |
| Матовая пластина | 150 | 5 | 0,15 |
| Заглушки | 40 | 30 | 0,08 |
| Комплект поверочный VS20-UMB | - | - | 0,75 |
| Условия эксплуатации o/~' -температура воздуха, C; -относительная влажность воздуха, %; -атмосферного давления, гПа | от минус 40 до 60 от 0 до 100 от 800 до 1100 | ||
Знак утверждения типа наносится на титульный лист формуляра типографским методом и на держатель с помощью гравировки.
1. Матовая пластина
1 шт.
1 шт.
1 шт.
1 шт.
2. Держатель
3. Формуляр «Комплект поверочный VS20-UMB»
4. Методика поверки МП 2551-0099-2012
осуществляется по методике поверки МП 2551-0099-2012 «Комплект поверочный VS20-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года. Перечень эталонов, применяемых при поверке:
- нефелометр VS20-UMB, диапазон от 0,0015 до 0,3, пг±3 %.
приведены в формуляре «Комплект поверочный VS20-UMB».
Нормативные и технические документы, устанавливающие требования к комплекту поверочному VS20-UMB.
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Выполнение работ и(или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 02.08.2025 |
