| Номер в госреестре | 50934-12 |
| Наименование СИ | Прибор ультразвуковой для контроля трубопроводов |
| Обозначение типа СИ | Teletest Focus Plus |
| Изготовитель | Компания "Plant Integrity Ltd.", Великобритания |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Прибор ультразвуковой для контроля трубопроводов Teletest Focus Plus (далее по тексту
- прибор Teletest Focus Plus) предназначен для измерения расстояния до дефектов от места установки преобразователей при осуществлении сплошного неразрушающего контроля трубопроводов различного назначения, а также для оценки размеров дефектов. Прибор Teletest Focus Plus выявляет дефекты трубопроводов, такие как коррозия, эрозия, кольцевые трещины и другие.
Принцип действия прибора Teletest Focus Plus основан на акустическом эхо-методе неразрушающего контроля, заключающемся в создании ультразвуковых колебаний (УЗК) в контролируемом трубопроводе и приеме ультразвуковых колебаний, отраженных от дефектов, сварных соединений, границ труб и других отражателей.

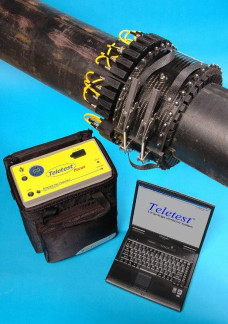

Электронный блок формирует импульсы различной частоты для возбуждения преобразователей, объединенных в кольцо и установленных на трубу. Преобразователи, установленные для излучения в круговом направлении, образуют поперечные волны. Преобразователи, установленные для излучения в осевом направлении, образуют продольные волны. Ультразвуковые колебания распространяются в две стороны от места установки кольца преобразователей. Отраженные эхо-сигналы принимаются преобразователями, передаются в электронный блок для последующей обработки. Обработанные сигналы передаются на ноутбук для визуализации и проведения измерений. Соединение между электронным блоком и ноутбуком осуществляется по стандарту «Ethernet». Управление электронным блоком осуществляется с помощью программного обеспечения (ПО), установленного на ноутбук. Фотография общего вида прибора Teletest Focus Plus приведена на рисунке 1.
Для сбора, обработки отображения и сохранения данных контроля используется программное обеспечение «Teletest WaveScan», которое устанавливается на ноутбук.
Основные функции ПО «Teletest WaveScan»:
- Автоматическая настройка (выбор частот для проведения контроля в зависимости от размеров трубы)
- Фокусировка ультразвуковой волны в любой точке трубы, используя принцип фазированной решетки. Фокусировка повышает в 4 раза соотношение сигнал/шум и дает возможность детально исследовать выбранную область и более точно определить параметры обнаруженного дефекта. Определяется положение дефекта на окружности трубы и распределение коррозии по окружности.
- Сбор данных ведется для определенного диапазона частот, затем при анализе сигналов может быть выбран сигнал на оптимальной частоте.
- Возможность определения типа отражателя по сигналу (дефекты, сварные соединения, гибы, крепления, другие конструктивные элементы).
- Автоматическое построение DAC кривых по сигналам от сварных соединений или фланцев.
- По сигналу определяется расстояние от места установки кольца с преобразователями до дефекта, а также его положение по окружности
- Автоматическая генерация отчетов в формате MicroSoft Word.
Идентификационные признаки ПО прибора Teletest Focus Plus соответствуют данным,
приведенным в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификац и-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентикатора ПО |
| Программа | Teletest WaveScan | R10227 | 3A5B1268 по исполняемому файлу TeletestFastTrack.exe | CRC32 |
Защита программного обеспечения прибора Teletest Focus Plus от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение |
| Диаметры контролируемых труб, мм | От 38 до 1650 |
| Минимальный размер выявляемого дефекта, % от площади поперечного сечения трубы | 2 |
| Диапазон измерения расстояния до дефекта, м | От 0,5 до 200 в каждую сторону от места установки кольца преобразователей |
| Мертвая зона при частоте 81 кГц и 5-ти запускающих импульсов, м | 0,2 |
| Пределы допускаемой относительной погрешности измерения расстояния до дефекта, % | ± 3 |
| Разрешающая способность | 100 мм вдоль трубы |
| Время непрерывной работы от батареи, ч, не менее | 12 |
| Г абаритные размеры электронного блока, мм, не более | 330 х 330 х 140 |
| Масса электронного блока, кг, не более | 8 |
| Питание от встроенной аккумуляторной батареи напряжением, В | 12 |
| Частотный диапазон, кГц | 5 - 300 |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % | От минус 20 до 50 От 0 до 90 |
| Допустимая температура поверхности трубы | От минус 20 до 125 °С |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом печати и на панель электронного блока прибора Teletest Focus Plus методом наклеивания этикетки.
Таблица 3
| № п.п | Наименование и условное обозначение | Количество |
| 1. | Электронный блок | 1 шт. |
| 2. | Ноутбук с установленным программным обеспечением «Teletest WaveScan» | 1 шт. |
| 3. | Модули с преобразователями | 1 комплект |
| 4. | Кольца со встроенной надувной камерой для крепления модулей | 1 комплект |
| 5. | Устройство для испытания преобразователей прибора Teletest Focus Plus (Octant Test Box) | 1 шт. |
| 6. | Руководство по эксплуатации | 1 экз. |
| 7. | Методика поверки | 1 экз. |
осуществляется согласно методике поверки «ГСИ. Приборы ультразвуковые для контроля трубопроводов TTF+. Методика поверки. МП 32.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в мае 2012 года.
Основные средства поверки:
1. Лента измерительная металлическая Р20УЗК. Номинальная длина шкалы 20 м. Допускаемое отклонение действительной длины интервалов шкалы ±[0,40 + 0,20(L-1)] мм, где L - число полных и неполных метров в отрезке.
2. Штангенциркуль ШЦ-1-125-0,05. Диапазон измерения внутренних размеров и стенок труб 0 - 125 мм. Пределы допускаемой погрешности измерений ± 0,05 мм.
3. Мультиметр цифровой U1242B. Предел измерения сопротивления 70 МОм с погрешностью ± (1,5 % + 3 е.м.р.).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Приборы ультразвуковые для контроля трубопроводов Teletest Focus Plus. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к прибору ультразвуковому для контроля трубопроводов Teletest Focus Plus
Техническая документация компании Plant Integrity Ltd, Великобритания.
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
