| Номер в госреестре | 50805-12 |
| Наименование СИ | Преобразователи напряжения измерительные аналого-цифровые модульные |
| Обозначение типа СИ | NI 9222, NI 9223 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия. |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 предназначены для измерения мгновенных значений электрического напряжения.
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 представляют собой 4-хканальные устройства, в которых мгновенное значение напряжения на входе канала преобразуется в двоичный цифровой код на выходе канала. Калибровочные константы хранятся в энергонезависимом устройстве памяти. Каналы являются изолированными и независимыми.
Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).
Конструктивно преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 выполнены в виде сборки на печатной плате, заключенной в металлический корпус, на котором закреплены панель с контактами для присоединения сигнальных кабелей, и разъем интерфейса для установки в шасси.
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 устанавливаются в шасси компании “National Instruments Corporation” серии Compact-DAQ или CompactRIO, которое по интерфейсу USB подключается к внешним устройствам (компьютеру, контроллеру или другому оборудованию) для обработки измерительной информации.

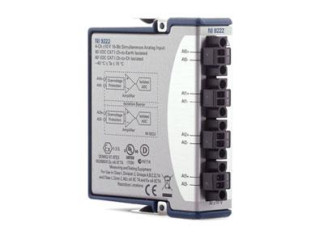

Внешний вид преобразователей напряжения измерительных аналого-цифровых модульных NI 9222, NI 9223 с указанием места пломбирования от несанкционированного доступа путем установки фирменной заклепки показан на фотографии ниже. Знак поверки установленного образца в виде наклейки размещается в свободной части боковой панели.
место пломбирования
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223 соответствуют техническим требованиям ГОСТ 22261-94, в том числе по требованиям к климатическим и механическим воздействиям группе 4 ГОСТ 22261-94.
Пакет программного обеспечения устанавливается на жесткий диск внешнего компьютера (контроллера) с тактовой частотой не менее 200 МГц, оперативной памятью не менее 64 Мбайт, операционной системой Windows Vista 7 или Windows XP.
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки и представления измерительной информации, в том числе преобразование двоичного цифрового кода в десятичный код, усреднение с различными режимами выборки, и прочие сервисные функции.
По структуре программное обеспечение разделяется на две части. Существенная для утверждения типа часть, защищенная от неавторизованного доступа, служит для записи и хранения калибровочных констант, идентификационных данных о типе и серийном номере модуля в энергонезависимой памяти EEPROM, а также передачи и хранения данных измерений в памяти компьютера (контроллера). Остальная часть программного обеспечения может иметь гибкие применения, конфигурируемые пользователем. Для расширения возможностей управления, сбора данных измерений, реализации автоматизированного режима и программирования может быть использовано приложение National Instruments LabVIEW, поставляемое по отдельному заказу.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | A по WELMEC 7.2 для категории U |
| идентификационное наименование | NI-DAQmx |
| идентификационный номер версии | 9.2.0 и выше |
| количество измерительных каналов | 4 |
| разрядность аналого-цифрового преобразователя | 16 бит |
| диапазон входного напряжения | ± 10,5 В |
| входное сопротивление, не менее | 1 ГОм |
| скорость выборки | |
| N19222 | 5107с |
| N19223 | 1 • 106/с |
| пределы допускаемой основной погрешности измерения напряжения при температуре (23 ± 5) °С | |
| N19222 | : (3.1 10 '• Г • 2.47 мВ) |
| N19223 | ± (4.2-10 1 • U + 2.43 мВ) |
| пределы дополнительной погрешности измерения напряжения в рабочем диапазоне температур | ± (610-6 • U + 29 мкВ) / оС |
| габаритные размеры (высота х глубина х толщина), мм | 80 х 74 х 20 |
| масса, не более | 138 г |
| потребляемая мощность от шасси, не более | 1 Вт |
| рабочие условия применения | группа 4 ГОСТ 22261-94 |
| температура окружающей среды | от - 40 до + 70 °С |
| относительная влажность воздуха | от 10 до 70 % |
| условия хранения и транспортирования | |
| температура окружающей среды | от - 40 до + 85 °С |
| относительная влажность воздуха | от 5 до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится боковую панель корпуса преобразователей напряжения измерительных аналого-цифровых модульных NI 9222, NI 9223 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| преобразователь напряжения измерительный аналого-цифровой модульный NI 9222/9223 | 1 шт. по заказу |
| компакт-диск с документацией и программным обеспечением DAQmx | 1 шт. |
| руководство пользователя на русском языке | 1 шт. |
| методика поверки NI9222-2012 | 1 шт. |
осуществляется по документу «NI9222-2012. Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223. Методика поверки», утвержденному руководителем ГЦИ СИ «РОСИСПЫТАНИЯ» 02.07.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| калибратор постоянного напряжения относительная погрешность установки постоянного напряжения 9,5 В не более ± 0,015 % | калибратор универсальный Fluke 9100 относительная погрешность установки постоянного напряжения 9,5 В не более ± 0,011 % |
Методы измерений изложены в документе «Преобразователи напряжения измерительные аналого-цифровые модульные NI 9222, NI 9223. Руководство пользователя».
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI 9222, NI 9223
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 62 |
| Поверителей | 7 |
