| Номер в госреестре | 50777-12 |
| Наименование СИ | Комплексы измерения деформации стержневые |
| Обозначение типа СИ | КИД-С |
| Изготовитель | ООО НПК "Мониторинг-центр", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 08.06.2022 |
| МПИ (интервал между поверками) | Первичная поверка при выпуске |
| Описание типа | скачать |
Комплексы измерения деформации стержневые КИД-С (далее - КИД-С) предназначены для измерения перемещений и деформаций растяжения (сжатия) элементов конструкций при мониторинге зданий и сооружений.
Принцип действия КИД-С основан на преобразовании перемещений или деформаций контролируемого объекта в деформацию чувствительного элемента (ЧЭ), вызванную воздействием стержневого штока-толкателя, жестко связанного с контролируемым объектом. ЧЭ выполнен в виде участка специального световода с определенной пространственной конфигурацией, в котором, в результате воздействия, происходит изменение интенсивности оптического излучения.

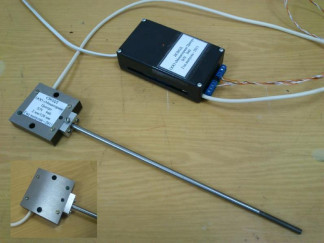

КИД-С имеет блочно-модульное исполнение и конструктивно включает в себя:
- волоконно-оптический датчик деформаций СВОДД со стержневым штоком и крепежными элементами, позволяющими осуществлять монтаж датчика как на поверхности конструкций, так и внутри железобетонных изделий (блоков, плит, колонн и др.);
- измеритель сигналов волоконно-оптических датчиков ИСВОД, который расположен в отдельном корпусе, удобном для размещения в существующих монтажных шкафах и снабженным световым индикатором;
- многожильный волоконно-оптический соединительный кабель ВОК на основе кварцевых световодов типа SMF-28.
Место нанесения знака поверки (на задней крышке СВОДД)
Программное обеспечение (ПО) предназначено для обработки данных и вывода результатов измерений на экран монитора ПК. Управление работой КИД-С осуществляется через ПО.
Идентификационные данные ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВОСТОК | ВОСТОК (Волоконно Оптическая Система Технического Обследования Конструкций) | V2.0 | -- | -- |
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Программный комплекс ВОСТОК состоит из двух исполняемых модулей (формат ЕХЕ), написан в среде Visual FoxPro 9.0.
| Наименование | Значение | |||
| Измерительная база (1), мм | 120±1 | 300±1 | 600±1 | 1000±1 |
| Диапазон измерения деформации, млн- | ± 8-103 | ± 3>103 | ± 1,5403 | ± Ы03 |
| Пределы допускаемой приведенной погрешности при измерении деформаций, % от верхнего предела измерений | ± 1,5 | |||
| Диапазон измерения перемещений, мм | ± 1,0 | |||
| Пределы допускаемой основной абсолютной погрешности при измерении перемещений, мкм | ± 10 | |||
| Пределы допускаемой дополнительной погрешности, мкм/ °С (при выходе температуры окружающей среды за пределы (15-25) °С) | ± 1,0 | |||
| Удаленность объекта контроля, м | до 1000 | |||
| Электрическое питание от сети переменного тока: напряжение питания, В частота питающего напряжения, Гц потребляемая мощность, Вт, не более | 220 ± 10 50±1 5 | |||
| Условия эксплуатации: диапазон рабочих температур, °С: СВОДД ИСВОД влажность воздуха, %: | от минус 30 до +60 от +15 до +40 | |||
| Наименование | Значение |
| СВОДД | до 100 |
| ИСВОД | до 60 |
| Габаритные размеры, мм, не более: | |
| СВОДД (корпус) | 60x60x20 |
| ИСВОД | 120x70x35 |
| Масса, кг, не более: | |
| СВОДД | 0,5 |
| ИСВОД | 0,3 |
| Срок службы, лет: | |
| СВОДД | не менее 15 |
| ИСВОД | не менее 15 |
Примечание: 1) Измерительная база - это расстояние между центрами отверстий крепления корпуса датчика к контролируемой конструкции и центрами отверстий уголка фиксации стержня.
наносится на корпус ИСВОД методом наклейки и на титульный лист Руководства по эксплуатации типографским или иным способом.
| Наименование | Обозначение | Количество, шт |
| Датчик деформаций волоконно-оптический стержневой | СВОДД | 1 |
| Измеритель сигналов волоконно-оптических датчиков | ИСВОД | 1 |
| Кабель волоконно-оптический | ВОК | 1 |
| Комплект принадлежностей: - муфта соединительная - трубка изолирующая - трубка защитная - уголок крепежный - болт крепежный - гайка крепежная - винт стопорный - кабель соединительный - сплайс-кассета | 1 1 1 1 1 1 1 | |
| Руководство по эксплуатации | РЭ | 1 |
| ГСИ. Комплекс измерения деформации стержневой КИД-С. Методика поверки. | МП 29-261-2012 | 1 |
| CD-диск с программным обеспечением | 1 | |
| Примечание - Разные модификации СВОДД отличаются длиной стержня, задающего величину измерительной базы. | ||
осуществляется по документу МП 29-261-2012 «ГСИ. Комплекс измерения деформаций стержневой КИД-С. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталон, используемый при поверке:
- головка измерительная, диапазон измерения (0-5) мм, ц.д. 0,001 мм, Д= ±3 мкм.
Методики (методы) измерений
Методика измерений входит в состав Руководства по эксплуатации «Комплекс измерения деформаций стержневой КИД-С».
Нормативные и технические документы, устанавливающие требования к комплексам измерения деформации стержневым КИД-С
1 ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.
2 МИ 2060-90 ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм.
2 Техническая документация ООО НПК «Мониторинг-Центр», г. Москва.
Комплексы измерения деформации стержневые КИД-С применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 280 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
