| Номер в госреестре | 50723-12 |
| Наименование СИ | Преобразователи расчетно-измерительные |
| Обозначение типа СИ | ТВПС-1М |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 30.07.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Преобразователи расчетно-измерительные ТВПС-1М (далее - преобразователи) предназначены для измерений сигналов измерительных преобразователей температуры, давления и расхода и преобразовании в измеряемые величины, измерений интервалов времени и расчета по полученным значениям тепловой энергии, объема природного газа, приведенного к стандартным условиям.
Принцип действия преобразователей основан на измерении унифицированных импульсных сигналов, токовых и сопротивления, преобразовании сигналов в измеряемые величины и последующем расчете расхода теплоносителя (воды и водяного пара), тепловой энергии, объема природного газа, приведенного к стандартным условиям по ПР 50.2.019.
Преобразователи состоят из корпуса, в котором расположены два отсека: микропроцессорный и батарейный. Микропроцессорная плата защищена пластиковой крышкой-панелью, на которой находятся шесть кнопок управления и ЖК-дисплей, позволяющий отображать до восьми строк текста. Клеммная колодка с пружинными разъемами для подключения кабелей расположена в батарейном отсеке (под нижней крышкой) и доступна для монтажа кабеля без снятия крышки микропроцессорного отсека.
Преобразователи имеют:
- 2 аналоговых входа (канала), предназначенных для подключения измерительных преобразователей (ИП) температуры;
- 2 аналоговых входа (канала), предназначенных для подключения ИП давления (разности давления);
- 5 импульсных (дискретных) входов (каналов), предназначенных для подключения ИП расхода;
- возможность подключения дополнительных модулей через UART- (GPRS-модем) и SPI-интерфейсы (модули беспроводной связи, АЦП);
- возможность подключения к ПК через интерфейс RS-232 или коммуникационное оборудование информационных каналов связи (GSM/GPRS-модем).
Преобразователи выполняются в корпусе из ABS-пластика со степенью защиты IP45 или во взрывозащищенном исполнении в алюминиевой оболочке со степенью защиты IP66 по ГОСТ 14254.
Преобразователи во взрывозащищенном исполнении имеют уровень взрывозащиты ExdIIBT4.
В составе преобразователей используется программное обеспечение, указанное в таблице 1
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TVPS_1_CORR | 1 3.hex | 1.3 | 0х46E9 | CRC16 |
Доступ к изменению параметров и конфигурации преобразователей защищен паролями, являющимися 4-разрядными десятичными числами.
Защита программного обеспечения теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

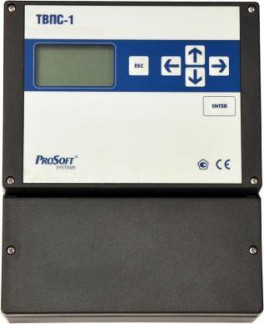

Внешний вид преобразователя представлен на рисунке 1.
Таблица 2 - Метрологические и технические характеристики преобразователей
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от минус 50 до 600 |
| Диапазон измерений давления, МПа | от 10-3 до 7,5 |
| Диапазон измерений объема, м3 | от 10-3 до 108 |
| Диапазон измерений массы, кг | от 10-3 до 108 |
| Диапазон измерений тепловой энергии, кДж | от 10-3 до 108 |
| Пределы допускаемой абсолютной погрешности при измерении и преобразовании сигнала ИП температуры, °С | ±0,3 |
| Пределы допускаемой приведенной погрешности при измерении и преобразовании сигнала ИП давления (разности давления), % | ±0,1 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности при измерении и преобразовании сигнала ИП расхода в объем, % | ±0,05 |
| Пределы допускаемой относительной погрешности при расчете расхода и массы, % | ±0,1 |
| Пределы допускаемой относительной погрешности при расчете тепловой энергии, % | ±0,2 |
| Пределы допускаемой относительной погрешности при расчете объема природного газа, приведенного к стандартным условиям, % | ± 0,01 |
| Пределы допускаемой относительной погрешности при измерении интервалов времени не менее 1 ч., % | ±0,1 |
| Напряжения питания, В: - внешний источник питания - встроенный элемент питания | 220 3,6 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - для исполнения из ABS-пластика - для взрывозащищенного исполнения в алюминиевой оболочке | 250x190x85 382x290x218 |
| Масса, кг, не более: - для исполнения из ABS-пластика - для взрывозащищенного исполнения в алюминиевой оболочке | 1,5 13 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 35 °С, % | от минус 40 до 60 до 95 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на переднюю панель преобразователя методом наклейки.
Таблица 3 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь расчетно-измерительный ТВПС-1М (Преобразователь расчетно-измерительный ТВПС-Ш-Ex) | ПБКМ.421459.014 (ПБКМ.421459.014.1) | 1 |
| Руководство по эксплуатации | ПБКМ.421459.014 РЭ | 1 |
| Паспорт | ПБКМ.421459.014 ПС | 1 |
| Методика поверки | МП 20-221-2012 | 1 |
| Диск с программным обеспечением | - | 1 |
осуществляется по документу МП 20-221-2012 «ГСИ. Преобразователи расчетно-измерительные ТВПС-1М. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, применяемые при поверке:
- магазин сопротивлений Р 4831. Диапазон (0,001 - 111111,110) Ом, класс точности 0,02;
- калибратор электрических сигналов СА71. Диапазон тока (0-24) мА, пределы допускаемой основной абсолютной погрешности ± 0,0251изм /100 + 3 мкА. Диапазон частоты (1-500) Гц, пределы основной допускаемой погрешности ± 0,2 Гц.
- секундомер СОСпр-2б-2. Диапазон (0-60) мин. Цена деления 0,2 с. Пределы допускаемой основной абсолютной погрешности ± 1,8 с.
Методика измерений приведена в документе «Преобразователи расчетно-измерительные ТВПС-1М. Руководство по эксплуатации ПБКМ.421459.014 РЭ».
Нормативные и технические документы, устанавливающие требования к преобразователям расчетно-измерительным ТВПС-1М
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4217-002-55181848-2011 Преобразователи расчетно-измерительные ТВПС-1М. Технические условия.
При осуществлении торговли и товарообменных операций.
