| Номер в госреестре | 50722-12 |
| Наименование СИ | Измерители концентрации пыли |
| Обозначение типа СИ | БИКП-1 |
| Изготовитель | ЗАО "НПО СЕВЗАПСПЕЦАВТОМАТИКА", г.С.-Петербург |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измеритель концентрации пыли БИКП-1 предназначен для измерения массовой концентрации взвешенных частиц в воздухе в помещениях лабораторий.
Принцип действия измерителя концентрации пыли БИКП-1 основан на одновременном использовании радиоизотопного (далее РИП) и электроиндукционного (далее ЭИП) методов измерения массовой концентрации пыли для повышения достоверности получаемых результатов и возможности получения динамики изменения запыленности анализируемой среды.
Радиоизотопный метод измерения массовой концентрации аэрозольных частиц, основанный на поглощении пылевым осадком бета - частиц, испускаемых закрытым источником бета - излучения с изотопом Pm147 типа БИП-10 активностью до 1,2х109 Бк. Отбор пробы в режиме РИП ведется на фильтрующую ленту марки НЭЛ-3.
Электроиндукционный метод основан на зарядке частиц пыли в электрическом поле импульсного коронного разряда с последующим определением концентрации пыли путем измерения заряда, полученного частицами пыли.

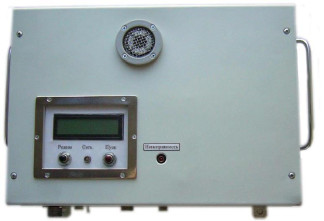

Конструктивно измеритель концентрации пыли выполнен в виде одного устройства (рис. 1.). В едином металлическом корпусе размещаются все конструктивные элементы и функциональные блоки прибора. На верхней панели корпуса расположено табло с жидкокристаллическим цифровым индикатором, установлены кнопки «РЕЖИМ» и «ПУСК», индикаторы «СЕТЬ», «НЕИСПРАВНОСТЬ» и вход воздухозаборного канала измерительной газовой линии РИП.
лист № 2 всего листов 4
На нижней панели расположен разъем Х1 для подключения кабеля питания, служебный разъем Х2 и разъем Х3 для подключения внешнего компьютера, два держателя предохранителей и тумблер «СЕТЬ». На левой боковой панели расположено входное окно измерительной газовой линии ЭИП. На правой боковой панели расположены выходные окна измерительных газовых линий ЭИП и РИП.
Программа, записанная в микроконтроллер, и встроенные часы реального времени обеспечивают автоматическую работу прибора БИКП-1 в режиме циклических измерений без участия оператора. При необходимости оператор может перевести пылемер в режим однократных измерений РИП и ЭИП с помощью кнопки «РЕЖИМ» и запустить выбранный режим кнопкой «ПУСК».
Результат измерений отображается на цифровом индикаторе прибора в виде значений массовой концентрации пыли в мг/м3.
Для обеспечения обмена данными с внешними устройствами измеритель концентрации пыли БИКП-1 оснащены цифровым интерфейсом RS 232. В руководстве по эксплуатации прибора описан протокол обмена и форматы команд.
Прибор функционирует под управлением встроенного специализированного программного обеспечения СВТ 1591.00.000 ПО, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, пересчетом полученных значений в единицы массовой концентрации пыли, выполняет задачи самотестирования, осуществляет диалог с внешними устройствами, обеспечивает хранение результатов измерений в энергонезависимой памяти и др.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| БИКП | Pylemer6 1.hex | 6.1 | 55a348afe4b0972ee02 847d4b4608cec | MD5 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
1. Диапазоны измерений массовой концентрации пыли* от 0 до 50,0 мг/м
2. Пределы допускаемой погрешности для каждого поддиапазона приведены в таблице 1
| Таблица 1 | ||||
| Режим | Объем пробы, | Поддиапазоны | Пределы допускаемой погрешности, %* | |
| не более, дм3 | измерений, мг/м3 | Относительной | Приведенной | |
| 1 | 400 | от 0 до 0,25 | - | ± 20 |
| от 0,25 до 5,00** | ± 20 | - | ||
| 2 | 40 | от 0 до 2,5 | - | ± 20 |
| от 2,5 до 50,0 | ± 20 | - | ||
* Метрологические характеристики установлены для тестового аэрозоля.
** В соответствии с ГН 2.2.5.1313-03 порог 0,5 ПДК для пыли растительного и животного происхождения от 1 мг/м3
3. Номинальный объемный расход отбираемой пробы, дм/мин: 10-16;
4. Электропитание пылемера осуществляется от сети постоянного тока напряжением 23.34 В;
| 5. | Потребляемая мощность, В» А, не более | 30; |
| 6. | Время прогрева, минут | 15; |
| 7. | Условия эксплуатации: | |
| - диапазон температуры окружающей среды, °С | от 15 до 25; | |
| - диапазон атмосферного давления, кПа | от 84 до 107; | |
| - относительная влажность воздуха | до 90 % при 20 °С | |
| 8. | Габаритные размеры, мм, не более | |
| - длина | 366 | |
| - ширина | 225 | |
| - высота | 145 | |
| 9. | Масса, кг, не более | 6,0 |
| 10. | Средняя наработка на отказ, ч | 4000; |
| 11. | Средний срок службы прибора, лет | 10. |
Знак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность поставки измерителя концентрации пыли БИКП-1 приведена в таблице 3.
*
Таблица 3.
| Наименование | Количество | |
| 1. | Измеритель концентрации пыли БИКП-1 | 1 шт. |
| 2. | Формуляр | 1 экз. |
| 3. | Методика поверки МП № 242-1145-2011 | 1 экз. |
| 4. | Руководство по эксплуатации | 1 экз. |
| 5. | Комплект ЗИП* | 1 шт. |
Не входит в комплект обязательной поставки
осуществляется по документу «Измерители концентрации пыли БИКП-1. Методика поверки МП 242-1145-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «18» января 2012 г. Рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах РЭ 164-1-2011.
Метод измерений описан в ГОСТ Р ИСО 10473-2007 «Воздух атмосферный. Измерение массы твердых частиц на фильтрующем материале. Метод поглощения бета-лучей» и в руководстве по эксплуатации прибора СВТ 1591.00.000 РЭ.
Нормативные документы, устанавливающие требования к измерителям концентрации пыли БИКП-1
1. Технические условия, ЗАО НПО "Севзапспецавтоматика", г. Санкт-Петербург, ТУ 4215-00254349271-2012 (СВТ 1591.00.000).
лист № 4 всего листов 4
2. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
выполнение работ по обеспечению безопасных условий и охраны труда.
