| Номер в госреестре | 50597-12 |
| Наименование СИ | Система бесконтактная высокоскоростная измерительная |
| Обозначение типа СИ | PLANAR мод. P110.25 |
| Изготовитель | "InspecVision Limited", Великобритания |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система бесконтактная высокоскоростная измерительная PLANAR модели P 110.25 (далее - система PLANAR) предназначена для измерений линейных параметров деталей. Применяется в цехах и лабораториях предприятий различных отраслей машиностроения, научно-исследовательских и образовательных учреждений, метрологических центров.

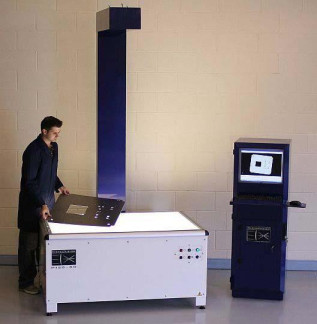

Система бесконтактная высокоскоростная измерительная PLANAR модели P110.25 состоит из измерительного стола, на котором размещаются непрозрачные измеряемые детали, измерительной стойки с цифровой камерой, обеспечивающей захват изображения измеряемых деталей и стойки с персональным компьютером с программным обеспечением PLANAR.
Измерительный стол состоит из продольно и поперечно расположенных люминесцентных ламп холодного света, что позволяет равномерно освещать контролируемые изделия.
Принцип действия системы PLANAR основан на получении цифровых изображений измеряемых объектов, передаче их в персональный компьютер и последующей обработке с помощью специальных алгоритмов.
Результатом измерения является двухмерная модель объекта, которая может быть сразу проконтролирована и сравнена с номинальной моделью в DXF формате. Измерения можно проводить как в автоматическом, так и ручном режиме.
Система PLANAR позволяет одновременно измерять несколько деталей, а так же преобразовывать технические чертежи на бумаге и файлы с изображениями в электронные чертежи формата DXF, который поддерживается программой AutoCAD и другими CAD-программами векторной графики.
Система PLANAR имеет в своем составе программное обеспечение, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции индикации и обработки измерительной информации.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Planar | Planar | v2442 | a7ceaf1f613b680 dc74c051b48f4c6 57 | MD5 |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.
| Диапазон измерений, мм Диапазон 1 - X - Y Диапазон 2 - X - Y | От 20 до 400 От 10 до 400 От 400 до 1276 От 400 до 851 |
| Пределы допускаемой абсолютной погрешности, мкм Диапазон 1 | ±25 |
| Диапазон 2 | ±50 |
| Масса измеряемой детали, кг, не более | 150 |
| Г абаритные размеры станции, мм, не более -длина | 1720 |
| -ширина | 1350 |
| -высота | 2900 |
| Масса, кг | 650 |
| Диапазон рабочих температур, °С | От 10 до 30 |
| Влажность воздуха, %, не более | 85 |
Знак утверждения типа наносится на переднюю панель измерительного стола методом наклейки и на руководство по эксплуатации системы PLANAR типографским методом.
Система PLANAR поставляется в комплекте с принадлежностями в упаковке для хранения и переноски:_
| Система бесконтактная высокоскоростная измерительная PLANAR модели P110.25 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке «Система бесконтактная высокоскоростная измерительная PLANAR модели P 110.25. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 года и включенным в комплект поставки системы PLANAR.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по МИ 2060-90.
Метод измерений изложен в документе «Система бесконтактная высокоскоростная измерительная PLANAR модели P 110.25. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе бесконтактной высокоскоростной измерительной PLANAR модели P110.25
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы InspecVision Limited, Великобритания.
