Пермеаметры газовые UltraPoroPerm-500 TM, 50452-12

Пермеаметры газовые UltraPoroPerm-500 ТМ (далее ╞ пермеаметры) предназначены для измерений коэффициента газопроницаемости и открытой пористости горных пород.
Документы
Карточка СИ
Номер в госреестре 50452-12
Наименование СИ Пермеаметры газовые
Обозначение типа СИ UltraPoroPerm-500 TM
Изготовитель "Core Lab Instruments", США
Год регистрации 2012
Срок свидетельства 09.07.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Пермеаметры газовые UltraPoroPerm-500 ТМ (далее - пермеаметры) предназначены для измерений коэффициента газопроницаемости и открытой пористости горных пород.

Описание

Принцип действия пермеаметра при измерении коэффициента газопроницаемости и открытой пористости основан на законах газовой термодинамики, устанавливающих зависимость давления и объема газа от температуры. Коэффициент газопроницаемости (мкм ) керна измеряется в статическом режиме по расходу гелия (или другого газа), который проходит через образец при постоянном давлении. При измерении объема порового пространства (открытой пористости, %) в испытуемом образце горной породы измеряются давление, объем и температура газа в камере.

Пермеаметр представляет собой настольный измерительный прибор, который состоит из двух основных блоков UltroPoro, UltraPerm и системы подачи газа. Режимы измерений каждого блока устанавливаются с помощью персонального компьютера. Измерения и обработка данных выполняются в автоматическом режиме.

Управление работой прибора осуществляется посредством внешнего компьютера с программным обеспечением.

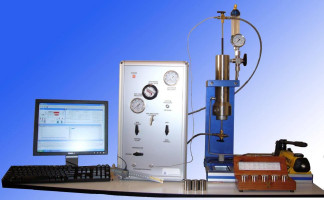

_Фотография внешнего вида пермеаметра представлена на рисунке 1.

Место нанесения знака поверки

Программное обеспечение

Пермеаметр оснащен программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

WINPERM

WINPERM

1.0

905C15C079D9F97B

CF22E76EAFBDCB7E

МD 5

WINPORE

WINPORE

1.0

51E8AF9305841C477

FE817ACEEF1DE03

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристик

Значения характеристик

Диапазоны измерений коэффициента газопроницаемости,

3 2

10 мкм (миллидарси)

0,1 - 5000

Предел допускаемого относительного среднеквадратического отклонения результатов измерений коэффициента газопроницаемости, %

2,5

Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости, %

± 7,0

Диапазоны измерений открытой пористости, %

0,05 - 40

Предел допускаемого относительного среднеквадратического отклонения результатов измерений открытой пористости, %

1,5

Пределы допускаемой относительной погрешности измерений открытой пористости, %

± 6,0

Напряжение электрической питающей сети, В

220 ± 22

Частота переменного тока, Гц

50

Г абаритные размеры измерительного блока, мм

350 х 550 х 500

Масса, кг

120

Условия эксплуатации:

о/~'

-    температура окружающего воздуха, С

-    влажность относительная, %

-    отсутствие в воздухе паров кислот и щелочей

от 10 до 30 не более 80 %

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на лицевую панель пермеаметра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование

Количество, шт.

Измерительный блок - пермеаметр газовый UltraPoroPerm-500 ТМ

1

Модуль UltraPoroPerm-500 ТМ

1

Стандартный кернодержатель хасслеровского типа

1

Г идростатический кернодержатель

1

Компьютер: Pentium IV

1

Программное обеспечение UltraPoroPerm-500 для Windows

1

Руководство по эксплуатации

1

Методика поверки МП 25-251-2012

1

Поверка

осуществляется по документу МП 25-251-2012 «ГСИ. Пермеаметры газовые UltraPoroPerm-500 ТМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.

Эталонные средства измерений, используемые при поверке:

- стандартные образцы газовой проницаемости и пористости горных пород ГСО 89562008 (интервал допускаемых аттестованных значений открытый пористости от 0,05 до 40 %, границы допускаемой относительной погрешности аттестованного значения 2 % отн., интервал допускаемых аттестованных значений коэффициента газопроницаемости от 0,1 до 5000 миллидарси, границы допускаемой относительной погрешности аттестованного значения 2 % отн.).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к пермеаметрам газовым UltraPoroPerm-500 ТМ

Техническая документация фирмы изготовителя «Core Lab Instruments», США

Рекомендации к применению

- при выполнении государственных учетных операций.

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 07.12.2024
