Расходомер UFM 3030 исп. UFM 3030К-1Ех, 50352-12

Назначение

Расходомер UFM 3030 исполнение UFM 3030К-1Ех (далее - УЗР) предназначен для измерений объёмного расхода и объёма нефти в составе резервной системы учета нефти системы измерений количества и показателей качества нефти № 462 на ПСП "Краснодарский" ОАО "Черномортранснефть"

Описание

УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока UFC 030 (далее - сигнальный конвертор).

Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.

Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в сигнальном конверторе, содержащем нормирующие и аналогоцифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.

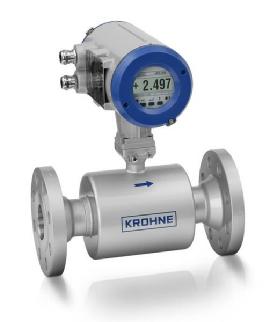

Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.

1

Рис. 2 - Место установки самоклеющейся пломбы для защиты от несанкционированного доступа

I i - самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.

Программное обеспечение (ПО) УЗР установлено в сигнальном конверторе и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов сигнального конвертора. Посредством микропрограммы осуществляются функции:

-    обработка и индикация на ЖКД результатов измерений объемного расхода и объема жидкости;

-    настройка УЗР;

-    установка режимов работы сигнального конвертора;

-    формирование параметров выходных сигналов.

Разделение ПО на метрологически значимую и метрологически незначимую части отсутствует.

Вычисление цифрового идентификатора ПО и вывод его значения не проводится.

Для контроля исправности работы УЗР в сигнальном конверторе проводится самодиагностика.

Для защиты от преднамеренных и непреднамеренных изменений ПО УЗР доступ к ПО УЗР ограничен установкой паролей и пломб.

Защита ПО УЗР от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-2010 "Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа".

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированного изменения ПО УЗР и искажения измерительной информации.

Таблица 1 - Идентификационные данные ПО УЗР

Технические характеристики

Основные метрологические и технические характеристики УЗР приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации УЗР типографским способом.

Комплектность

-    расходомер UFM 3030К-1Ех, заводской № 2237;

-    сигнальный конвектор UFC 030-1Ех, заводской № 2461607;

-    UFM 3030-1-00-00-00РЭ. Руководство по монтажу и эксплуатации, 1 экземпляр;

-    UFM 3030-2-00-00-00 РЭ. Руководство по эксплуатации, 1 экземпляр;

-    UFM 3030-1-00-00-00ПС. Паспорт, 1 экземпляр;

-    МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации", 1 экземпляр.

Поверка

осуществляется по документу МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации".

Основные средства поверки:

-    установка поверочная трубопоршневая двунаправленная, максимальный расход 550 м3/ч, пределы допускаемой относительной погрешности измерений ± 0,05 %;

-    контроллер измерительно-вычислительный OMNI 6000, пределы допускаемой приведенной погрешности при измерениях входных аналоговых электрических сигналов и преобразования в значения величин ± 0,1 %, пределы допускаемой относительной погрешности при измерениях периода импульсного электрического сигнала по входу преобразователя плотности ± 0,02 %, пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения величин: массы продукта при применении преобразователей массового расхода ± 0,005 %, коэффициента преобразования преобразователей объёмного и массового расхода ± 0,005 %;

Допускается использование других средств поверки с метрологическими характеристиками, не уступающими указанным.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации УЗР.

Нормативные и технические документы, устанавливающие требования к УЗР

ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

МИ 3265-2010 "Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации"

Технические условия ТУ 4213-003-33530463-2006.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
