Система измерительная - сеть опорная базисная активная Тюмень, 50311-12

Назначение

Система измерительная - сеть опорная базисная активная «Тюмень» (далее по тексту

- система) предназначена для закрепления на местности, хранения и передачи с заданной точностью систем координат и длин базисов на территории Тюменской области.

Описание

Система представляет собой совокупность распределенных на территории Тюменской области опорных базисных пунктов, оснащенных непрерывно действующими (активными) приемниками сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS (опорными станциями), и вычислительного центра, соединенного с опорными станциями проводными и/или беспроводными каналами связи.

Принцип действия системы основан на использовании метода относительного позиционирования по ГОСТ Р 53606-2009. Опорные станции производят непрерывный прием навигационных сигналов глобальных навигационных спутниковых систем, измерения их параметров, первичную обработку с использованием встроенного программного обеспечения и запись результатов, которые по каналам связи передаются в вычислительный центр системы. Вычислительный центр по результатам измерений опорных станций с помощью специального программного обеспечения определяет в режиме постобработки точные координаты пунктов сети в заданной системе координат и значения базисов.

Передача координат системой осуществляется либо путем предоставления потребителю координат отдельных пунктов и измерительной информации с них для самостоятельной постобработки, либо путем организации прямого доступа аппаратуры потребителя к корректирующей информации в реальном времени.

В состав системы входят:

-    двадцать пять опорных базисных пунктов на территории Тюменской области, расположенных в населенных пунктах Абатское, Армизонское, Бердюжье, Г олышманово, Демьян-ское, Исетское, Казанское, Калемьяга, Муген, Нижняя Тавда, Сладково, Сорокино, Упорово, Юр-гинское, ЦПС; Аромашево, Вагай, Викулово, Ишим, Омутинское, Тюмень, Тобольск, Уват, Ялуторовск Ярково.

-    оборудование пунктов: двадцать пять GNSS-станций опорных спутниковых геодезических многочастотных Trimble NetR9, из них десять (заводские номера 5025K68527, 5048K71838, 5049K72168, 5049K72276, 5048K71851, 5025K68519, 5024K68422, 5048K71832, 5023K67917, 5025K68514) составляют комплект GNSS-станций опорных эталонных Trimble NetR9-1, предназначенный для поверки системы;

-    вычислительный центр, расположенный в г. Тюмень;

-    аппаратура и каналы связи для обмена информацией между вычислительным центром, опорными станциями и пользователями.

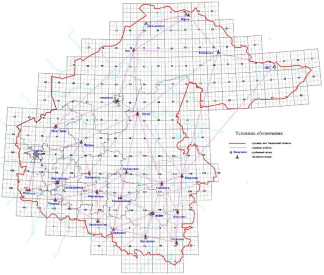

На рисунке 1 показана схема расположения опорных базисных пунктов системы.

Программное обеспечение (ПО) составляет пакет программ Trimble VRS3Net, которое реализует при определении координат потребителя метод виртуальной опорной станции VRS (Virtual Reference Station). ПО выполняет функции вычислительного центра системы; поддерживает стандартные форматы выходных потоков RTCM, а также форматы Trimble: CMR, CMR+ и CMRx; вырабатывает дифференциальные поправки, необходимые для определения местоположения пользователя при проведении измерений на территории Тюменской области. Сетевые модули Network Processors поддерживают пользователей системы. Формирование потоков данных осуществляется в форматах RTCM и CMR. Преобразование асинхронных последовательных потоков данных в потоки протокола TCP/IP может производиться как на опорных станциях с использованием преобразователей Com-Server, так и в ВЦ с помощью сетевых маршрутизаторов. Измерительная информация с опорных станций системы сохраняется в файлах форматов RINEX, Compact RINEX, Trimble DAT, T01 или T02 и т.п.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

Метрологические и технические характеристики сети приведены в таблице 2.

Знак утверждения типа

Знак утверждения типа наносится предприятием-владельцем на Руководство по эксплуатации типографским способом.

Комплектность

Комплект поставки системы приведен в таблице 3.

Таблица 3

Поверка

Осуществляется в соответствии с документом МП 50311-12 «Инструкция. Система измерительная - сеть опорная базисная активная «Тюмень». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 25.03.2012 г. Основные средства поверки: комплект GNSS-станций опорных эталонных Trimble NetR9-1 (Рег. № 48425-11), диапазон длин базисов от

0,07 до 30 км, пределы допускаемой абсолютной погрешности измерений длины базиса в

7    7

плане ± (0,3 + 10 •D) мм, по высоте ± (0,5 + 4-10" •D) мм, где D - измеренная длина базиса в мм.

Сведения о методах измерений

Система измерительная - сеть опорная базисная активная «Тюмень». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системе измерительной - сети опорной базисной активной «Тюмень»

1    МИ 2292-94 ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем.

2    РД 68-8.125-98. Локальная поверочная схема для средств измерений пространственных приращений координат.

3    ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».

Рекомендации к применению

При осуществлении геодезической и картографической деятельности.
