| Номер в госреестре | 50222-12 |
| Наименование СИ | Частотомеры аналоговые двушкальные |
| Обозначение типа СИ | Crompton E244-41D |
| Изготовитель | "Tyco Electronics UK Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 03.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

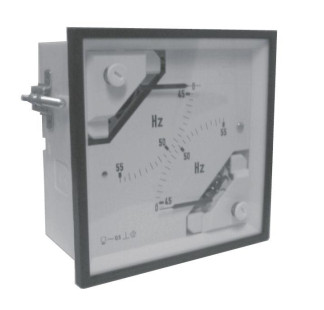

Частотомеры аналоговые двушкальные Crompton E244-41D (далее - частотомеры) предназначены для измерения частоты переменного тока.
Измерительный механизм частотомера размещен в литом стеклонаполненном и огнезащищенном поликарбонатном корпусе. Прибор имеет сменные вешнюю панель из безбли-кового стекла, раму и циферблат. Рабочее положение прибора вертикальное. Частотомер снабжен задней крышкой из поликарбоната для защиты от случайного прикосновения к выводам.
Частота измеряется с помощью встроенного электронного преобразователя и подвижной катушки индикатора. Отсчет частоты производится с помощью ножевидного стрелочного указателя. Магнитоэлектрический механизм имеет ось вращения очень высокой твердости и он подвешен между двумя подпружиненными сапфирами.
Для получения максимальной точности измерений необходимый измерительный диапазон частот получен путем подавления паразитных частот. Магнитоэлектрический механизм должным образом экранирован и защищен вихревыми токами в рамке катушки.
Основные метрологические и технические характеристики частотомеров приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Частотный диапазон измерений, Гц | от 45 до 55 |
| Класс точности | 0,5 |
| Диапазон номинальных входных напряжений, В | от 100 до 125 |
| Непрерывная перегрузка по напряжению, В | в 1,2 раза больше номинального |
| Кратковременная перегрузка в течение 5 с, В | в 2 раза больше номинального |
| Наименование характеристики | Значение |
| Время готовности к работе, не более, минут | 5 |
| Электрическая прочность изоляции, не менее, В | 660 |
| Сопротивление изоляции, не менее, МОм | 50 при 500 В |
| Угол отклонения прибора от рабочего положения, не более, ° | ±1 |
| Длина шкалы, мм | 54 |
| Угол отклонения стрелки шкалы, ° | от 0 до 90 |
| Параметры питания: напряжение питания переменного тока, В потребляемая мощность, не более, В-А | 230; 380 7 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 96х96х69,5 |
| Масса, не более, кг | 0,28 |
| Рабочие условия применения: диапазон температур окружающего воздуха, °С относительная влажность воздуха, не более, % атмосферное давление кПа (мм рт. ст.) | от -10 до 55 75 без конденсации 84-106,7 (630 - 800) |
| Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее | 20000 8 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на циферблат частотомера методом наклейки.
Комплект поставки прибора соответствует таблице 2. Таблица 2
| Наименование и условное обозначение | Количество |
| Частотомер аналоговый двушкальный Crompton E244-41D | 1 шт. |
| Комплект монтажных частей | 1 компл. |
| Частотомер аналоговый двушкальный Crompton E244-41D. Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с ГОСТ 8.422-81 Государственная система обеспечения единства измерений. Частотомеры. Методы и средства поверки.
Основное поверочное оборудование:
- частотомер электронно-счетный Ч3-63/1, диапазон частот от 0,1 Гц до 200 МГц, погрешность измерений 5 10 ;
- калибратор универсальный Fluke 5520A, диапазон напряжений переменного тока от
0 до1000 В, погрешность воспроизведения от 0,0115 до 0,025 %.
Частотомер аналоговый двушкальный Crompton E244-41D. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к частотомерам аналоговым двушкальным Crompton E244-41D
ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.422-81 Государственная система обеспечения единства измерений. Частотомеры. Методы и средства поверки
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
