| Номер в госреестре | 50034-12 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS |
| Обозначение типа СИ | GL8088s и ML8088s |
| Изготовитель | ООО "Петро Ин Трейд", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s (далее - аппаратура) предназначена для измерений текущих навигационных параметров и определения на их основе координат и скорости движения потребителя.
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, дополнительных смещений частот по сигналам ГНСС ГЛОНАСС, GPS, в частотном диапазоне L1, подстройки внутреннего опорного генератора под сигналы ГНСС ГЛОНАСС или GPS.
Конструктивно аппаратура представляет собой печатную плату входными и выходными разъемами на основе комбинированного модуля ГЛОНАСС/GPS. К входному разъему подключается антенный блок, к выходным разъемам ПЭВМ. Исполнения GL8088s и ML8088s отличаются друг от друга метрологическими характеристиками.
Управление режимами работы и отображение навигационной информации осуществляется с помощью программного обеспечения «navia_viewer.exe», устанавливаемого на внешнюю ПЭВМ. Обмен данными с аппаратурой осуществляется в соответствии с протоколом NMEA-0183.

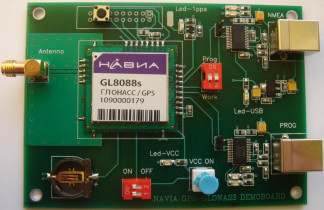

Внешний вид аппаратуры приведен на рисунках 1 и 2.
место нанесения знака утверждения типа
Рисунок 2 - Внешний вид аппаратуры ML8088s
Программное обеспечение (ПО) «navia_viewer», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| navia_viewer | navi a_vi ewer. exe | 1.4.0.40 | d687fcf503ef8b15e 44c5ab0f08c92e0 | Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| Исполнения GL8088s | Исполнение ML8088s | |
| Частотный диапазон, МГц | L1 - 1575,42 ± 0,5(GPS) от 1597,5 до 1605,9 (ГЛОНАСС) | |
| Количество каналов | 32 | |
| Пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения координат в плане, м | ± 2 | ± 4 |
| Наименование характеристики | Значение характеристики | |
| Исполнения GL8088s | Исполнение ML8088s | |
| Пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения скорости (при скоростях до 515 м/с), м/с | ± 0,35 | ± 0,45 |
| Диапазон рабочих температур, °С | от минус 50 до 85 | |
| Пиковое ударное ускорение механических ударов многократного действия при длительности от 10 мс, м/с | 150 | |
| Амплитуда виброускорения в диапазоне частот от 20 до 1000 Гц, м/с2 | 100 | |
| Напряжение питания, В: основное; резервное | от 3 до 3,6 от 2 до 3,6 | |
| Максимальная сила тока, потребляемого от цепи питания при напряжении 3,3, В, мА | 75 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более: Масса, г, не более | 117х80х15 60 | |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским способом, на плату аппаратуры в виде наклейки.
Комплект поставки аппаратуры включает:
| Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s соответствии с вариантом исполнения | 1 шт. |
| Антенный блок | 1 шт. (по заказу) |
| Кабель соединительный USB | 1 шт. |
| ПО «navia viewer» на электронном носителе | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется в соответствии документом МП 50034-12 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2012 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с;
- стандарт частоты и времени водородный Ч1-76 А (рег. № 23671-02), пределы допускаемой относительной погрешности воспроизведения частоты 1 Гц ± 1 • 10-14 за год;
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± 1 • 10-6.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s. Руководство по эксплуатации. Раздел «Общая информация».
Нормативные и технические документы, устанавливающие требования к аппаратуре навигационной потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s
«Модуль бортовой навигационный на базе системы ГЛОНАСС/GPS/GALILEO. Технические условия. ТУ 6800-001-54285625-2011».
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS GL8088s и ML8088s используется для измерений навигационных параметров с целью определения координат и скорости движения объектов в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
