| Номер в госреестре | 49995-12 |
| Наименование СИ | Стойки контроля и управления |
| Обозначение типа СИ | СКУ |
| Изготовитель | ООО "Опытно Конструкторское Бюро Специального Оборудования", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стойки контроля и управления СКУ предназначены для воспроизведения и измерения силы постоянного тока.

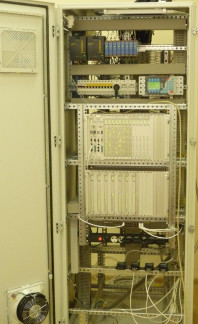

Стойки контроля и управления СКУ (далее - СКУ) обеспечивают прием и выдачу сигналов в количестве, определяемом объектом автоматизации.
СКУ стоит из одного, двух или трех крейтов, все крейты одного типа размера. В крейт устанавливается многофункциональный программируемый контроллер. Контроллер используется для сбора, обработки информации и управления объектами в схемах автономного управления или в составе распределенной системы управления. Конструкция крейтов позволяет выбирать различные сочетания модулей ввода-вывода для конкретного объекта автоматизации (всего до 62 модулей, включая модуль ЦП).
Применяемые в системе технические средства и программное обеспечение позволяют реализовывать как простые, так и сложные алгоритмы автоматического управления, противо-аварийной защиты, а также обеспечивать возможность их оперативного изменения.
Для всех типов СКУ применяется базовая система программирования ISaGRAF PRO.
Математическая обработка измеряемых и воспроизводимых величин осуществляется за счет внутреннего программного обеспечения (ПО). Для защиты от непреднамеренных воздействий в ПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ПО доступна только на специализированном оборудовании производителя.
Метрологические характеристики СКУ с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность СКУ с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения стоек контроля и управления СКУ представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Значение |
| Идентификационное наименование программного обеспечения | Tenix |
| Номер версии (идентификационный номер) программного обеспечения | V4.7.4 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 1dc35b46i623bc82a af67d4fd3b1ff18 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2 - Основные метрологические и технические характеристики стоек контроля и управления СКУ
| Параметр | Значение параметра |
| 1 | 2 |
| Диапазон воспроизведения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, % | ± 0,05 |
| Диапазон измерения силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % | ± 0,1 |
| 1 | 2 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры, вызванной изменение температуры окружающей среды, %/10 °С | ± 0,05 |
| Питание | Сеть переменного тока, напряжение 220/230 В, частота 50 Гц |
| Г абаритные размеры не более, мм: | 800 x 800 x 2000 |
| Масса не более, кг: | 200 |
| Условия эксплуатации: | |
| - по температуре, °С | от 0 до 55 |
| - по влажности, % | от 20 до 95 при 55 °С |
| - по атмосферному давлению, мм рт. ст. | от 600 до 900 |
| Условия хранения: | |
| - по температуре, °С | от минус 0 до 55 |
| - по влажности, % | от 20 до 80 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на лицевую панель стоек контроля и управления СКУ в виде наклейки со стойким к истиранию покрытием.
Таблица 3 - Комплект поставки стоек контроля и управления СКУ
| Наименование | Количество |
| 1 | 2 |
| Стойка контроля и управления СКУ | 1 шт. |
| Стойки контроля и управления СКУ. Руководство по эксплуатации. | 1 шт. |
| Стойки контроля и управления СКУ. Методика поверки. | 1 шт. |
| Стойки контроля и управления СКУ. Паспорт. | 1 шт. |
| Стойки контроля и управления СКУ. Схема электрическая принципиальная. | 1 шт. |
| Стойки контроля и управления СКУ Схема монтажная. | 1 шт. |
осуществляется по документу «Стойки контроля и управления СКУ. Методика поверки. МП-290/447-2011», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке указан в таблице 4.
Таблица 4 - Основные средства, применяемые при поверке
| Тип прибора | Наименование измеряемой (воспроизводимой) величины | Предел измерения (воспроизведения) | Пределы допускаемой абсолютной погрешности |
| 1 | 2 | 3 | 4 |
| Мультиметр цифровой прецизионный 8508A | Сила постоянного тока | 200 мА | ± 0,006- 10-2I |
| 1 | 2 | 3 | 4 |
| Калибратор универсальный Fluke 5520A | Сила постоянного тока | 329,999 мА | ± (0,0110-2I) |
| Примечания: 1. I - значение измеряемой (воспроизводимой) силы постоянного тока. | |||
Методы измерения с помощью стоек контроля и управления СКУ указаны в документе «Стойки контроля и управления СКУ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стойкам контроля и управления СКУ
1. ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16
- 30 А»
2. ТУ 4252-001 -90663313-2011 «Стойки контроля и управления СКУ. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
