| Номер в госреестре | 49974-12 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | М300 |
| Изготовитель | ООО "Медиакон", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 29.05.2017 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счетчики электрической энергии трехфазные многофункциональные М300 Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные М300 (далее по тексту -счетчики) предназначены для измерения и учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного или непосредственного включения, в одно- и многотарифном режимах и выдаче этой информации в импульсном или числовом виде
Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии цифровым измерительным процессором и их дальнейшей математической обработкой. Измеренные данные, параметры конфигурации и иная информация хранятся в энергонезависимом запоминающем устройстве.
Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой, на которой крепятся датчики тока, и крышкой клеммной колодки.
Счетчики состоят из:
- корпуса;
- датчика тока;
- датчика напряжения;
- платы электронного модуля;
- платы питания;
- трех светодиодных индикаторов функционирования счетчика;
- основного передающего устройства, совмещенного с испытательным выходом;
- зажимной платы (клеммной колодки);
- крышки зажимов.
Типы выпускаемых счетчиков имеют одинаковые метрологические характеристики основных параметров, единое конструктивное исполнение частей, определяющих эти характеристики. Счетчики обладают энергонезависимыми часами и календарем, обеспечивающими ведение даты и времени, ручную и автоматическую синхронизацию от внешнего источника (СОЕВ). Счетчики обеспечивают накопление в профиле данных об энергии, для хранения собранных данных при отсутствии питания в счетчиках предусмотрена энергонезависимое запоминающее устройство.

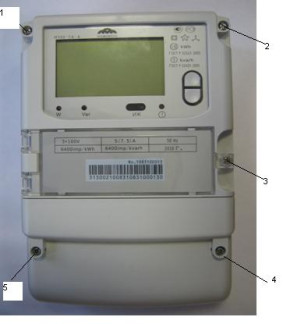

Для предотвращения несанкционированного доступа все места внешних подключений счетчика защищены опломбированным кожухом. Доступ к данным защищен паролем.
Запись конкретного исполнения счетчика М300 производится в виде буквенно-цифрового кода:
Х
Х
Х
Х
Х
М300
1 дополнительные опции
0 нет дополнительных опций
интерфейсы RS-485 + ИК интерфейсы RS-485 + ИК+PLC интерфейс RS-485+И^ Ethernet интерфейс RS-485 + ИК + PLC + Ethernet
А
Б
В
Г
Активная и реактивная энергия двунаправленная Активная и реактивная энергия однонаправленная Активная энергия двунаправленная Активная энергия однонаправленная_
А
Б
В
Г
класс точности 0,2S класс точности 0,5S класс точности 1 класс точности 2
2
5
Б
В
Счетчик М300
М300
Примечание: В дополнительные опции счетчика М300 входят:
- многотарифность (до 4-х тарифов);
- измерение графика нагрузки (по энергии и мощности);
- измерение мощности.
Пример записи исполнения счетчика и его расшифровки приведен ниже: Счетчик М300-5- А-А-1 - 57,7/100 В 5(7,5) А, ТУ 4228-001-64222028-2011
где:
1 - наименование счетчика электрической энергии трехфазного многофункционального;
2 - класс точности;
3 - вид измеряемой энергии;
4 - интерфейсы;
5 - дополнительные опции (многотарифность, измерение графика нагрузки, измерение мощности в двух направлениях);
6 - номинальное напряжение;
7 - номинальный (максимальный) ток;
8 - обозначение документа на поставку.
Варианты исполнения счетчиков приведены в таблице 2.
Таблица 2
| Исполнение | Номинальное напряжение (Ином.),В | Номинальный (базовый) ток, А | Класс точно сти | Вид и направление измеряемой энергии | Интерфейсы | |
| 1ном (1б) | Imax | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| М300-2А-А-1 | 57,7/100 | 5 | 7,5 | 0,2 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-2А-А-1 | 100 | 5 | 7,5 | 0,2 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-5А-А-1 | 57,7/100 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-5А-А-1 | 220/380 | 5 | 50 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-5А-А-1 | 100 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-5А-Б-1 | 57,7/100 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-5А-Б-1 | 220/380 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-5А-Б-1 | 220/380 | 5 | 50 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-5А-Б-1 | 100 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-5А-В-1 | 220/380 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК Ethernet |
| М300-5А-В-1 | 220/380 | 5 | 50 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК Ethernet |
| М300-5А-В-1 | 100 | 5 | 7,5 | 0,5 S | Активная и реактивная энергия в двух направлениях | RS-485 ИК Ethernet |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| М300-БА-А-1 | 57,7/100 | 5 | 7,5 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-БА-А-1 | 220/380 | 5 | 7,5 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-БА-А-1 | 220/380 | 5 | 50 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-БА-Б-1 | 57,7/100 | 5 | 7,5 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-БА-Б-1 | 220/380 | 5 | 7,5 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-БА-Б-1 | 220/380 | 5 | 50 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-БА-Б-1 | 100 | 5 | 7,5 | 1 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-ВА-А-1 | 220/380 | 5 | 7,5 | 2 | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-ВА-А-1 | 220/380 | 5 | 50 | 2 | Активная и реактивная энергия в двух направлениях | RS-485 ИК |
| М300-ВА-Б-1 | 220/380 | 5 | 50 | 2 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
| М300-ВА-Б-1 | 220/380 | 5 | 7,5 | 2 | Активная и реактивная энергия в двух направлениях | RS-485 ИК PLC |
Программное обеспечение счетчиков является встроенным и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математической обработки, хранения и передачи измерительной информации.
ПО М300 аппаратно защищено от записи, что исключает возможность его несанкционированного настройки и вмешательства, приводящих к искажению результатов измерений.
Идентификационные данные программного обеспечения счетчика представлены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «Счетчики электрической энергии трехфазные многофункциональные М300» ПО М300. МКПН.411152.001. ПО2 | 04.00.04.00 | v 3057 | 18423820 | CRC 32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик счетчика.
Основные метрологические и технические характеристики счетчиков приведены в таблице 3. Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчика представлены в таблице
3.
Таблица 3
| Наименование характеристики | Значение | Примечание |
| Класс точности: | 0,2S; 0,5S 1; 2 1; 2 | ГОСТ Р 52323-2005 ГОСТ Р 52322-2005 ГОСТ Р 52425-2005 |
| Номинальные значения напряжения (ином), В | 3x57,7/100 3x220/380 3x100 | |
| Рабочий диапазон напряжений, В | от 0,8 Цном до 1,15 Цном | |
| Номинальные (1ном) (максимальные) токи, А | 5 (7,5) | |
| Базовый (1б) (максимальный ток), А | 5 (50) | |
| Номинальное значение частоты, Г ц | 50 | |
| Рабочий диапазон частот, Г ц | от 47,5 до 52,5 | |
| Диапазон значений постоянной счетчика по импульсному выходу, имп/(кВтч) [имп/(кварч)] | от 600 до 16000 | Задается программно |
| Стартовый ток (чувствительность) • класс точности 0,2S и 0,5S • класс точности 1 - трансформаторное включение - непосредственное включение • класс точности 2 - трансформаторное включение - непосредственное включение | 0,001 1ном 0,002 1ном 0,004 1б 0,003 1ном 0,005 1б | При коэффициенте мощности, равном 1 |
| Потребляемая мощность по цепям напряжения, не более Вт, | 2 | |
| Потребляемая мощность по цепям тока, не более В-А, - трансформаторное включение при 1ном - непосредственное включение при 1б | 1 1 | |
| Количество тарифных зон | 4 | |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит | 300 - 19200 | |
| Пределы основной абсолютной погрешности хода внутренних часов, с/сутки, не более | ± 0,5 | |
| Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется | 8 разрядов | |
| Самодиагностика счетчика | Есть | Выполняется при включении питания |
| Защита от несанкционированного доступа | Есть |
| Наименование характеристики | Значение | Примечание |
| Сохранение данных в памяти, лет | 10 | При отсутствии питания |
| Степень защиты корпуса | IP54 | |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 267 х 174 х 76 | |
| Масса, кг, не более | 2,0 | |
| Средняя наработка до отказа, ч | 300000 | |
| Срок службы, не менее, лет | 25 |
Условия эксплуатации:
- диапазон рабочих температур окружающего воздуха, °С от - 40 до 70
- относительная влажность до 90 % при температуре
окружающего воздуха 30°С
- атмосферное давление кПа (мм рт. ст.) 60 - 106,7 (460 - 800)
Знак утверждения типа наносится на щиток счетчика М300 при изготовлении шильдика и на титульный лист паспорта типографским способом.
В комплект поставки счетчика М300 входят:
- счетчик;
- паспорт МКПН.411152.001 ПС;
- руководство по эксплуатации МКПН.411152.001 РЭ;
- методика поверки МКПН.411152.001ПМ (высылается по требованию организаций, производящих поверку счетчика);
- упаковочная тара.
Примечание - Допускается комплектование и передача РЭ на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
осуществляется в соответствии с документом «Счетчики электрической энергии трехфазные многофункциональные М300. Методика поверки. МКПН.411152.001ПМ», утвержденным ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
- Установка для поверки счетчиков электрической энергии РТС 8320М с эталонным
счетчиком класса точности 0,05;
- Частотомер Ч3-54. Погрешность измерения частоты ± 10"4 %.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным М300
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
4 ГОСТ Р 52323-2005 (МЭК 62053-22:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S".
5 ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)".
6 ТУ 4228-010-64222028-2011. "Счетчик электрической энергии трехфазные многофункциональные М300. Технические условия".
выполнение государственных учетных операций; осуществление торговли и товарообменных операций.
