| Номер в госреестре | 49940-12 |
| Наименование СИ | Переносные поверочные комплекты (калибраторы) |
| Обозначение типа СИ | ТЖИУ.422956.001 |
| Изготовитель | ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА), г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 28.05.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Переносные поверочные комплекты (калибраторы) ТЖИУ.422956.001 (далее - калибраторы) предназначены для поверки, калибровки и испытаний средств измерений давления, а так же для высокоточных измерений давления.
Принцип действия калибраторов основан на использовании тензорезистивного эффекта.
Калибраторы состоят из набора измерительных модулей (ПЭД) на различные диапазоны измерений давления, устройства управления и отображения информации (персонального компьютера) и устройства для создания давления.
При поверке, калибровке и испытаниях измерительных преобразователей (датчиков) давления с унифицированным токовым выходным сигналом, калибраторы имеют возможность автоматической регистрации значений основной погрешности.
ПЭД выполнен в виде моноблока, включающего в себя преобразователь давления и электронный блок, обеспечивающий измерение сигнала преобразователя, его обработку и передачу результата на персональный компьютер через последовательный порт USB. Управление ПЭД осуществляется персональным компьютером через порт USB.
ПЭД могут быть предназначены для измерения абсолютного давления, избыточного давления и давления-разрежения.
Калибратор имеет 3 варианта исполнения:
1 - исполнение, предназначенное только для измерения давления (00);
2 - исполнение, предназначенное для измерения давления и определение основной погрешности поверяемого датчика давления (10);
3 - исполнение, предназначенное для измерения давления, определение основной погрешности и питание поверяемого датчика давления (11);

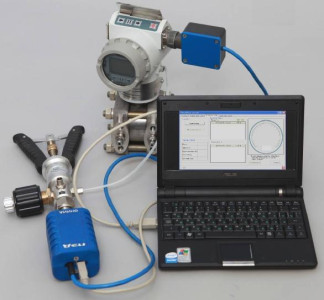

Внешний вид калибратора с поверяемым датчиком давления приведен на рисунке 1.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Precision Pressure Calibration | PPC | Ver. 11.11 | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
При работе калибратора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 32862010.
Таблица 2
| Диапазон измерений | от минус 100 кПа до плюс 40 МПа (в зависимости от заказа) |
| Пределы основной допускаемой абсолютной погрешности переносных поверочных комплектов (калибраторов) ТЖИУ 422956.001 (ПЭД) | ±(0,015%ИВ + 0,015%ВПИ), где ИВ - измеряемая величина давления (для ПЭД давления-разрежения ИВ по абсолютной величине), ВПИ - верхний предел измерений (для ПЭД давления-разрежения ВПИ равен диапазону измерения давления). |
| Пределы абсолютной допускаемой дополнительной температурной погрешности на каждые 10 оС изменения температуры окружающей среды | ±(0,005%ИВ + 0,005%ВПИ), где ИВ - измеряемая величина давления (для ПЭД давления-разрежения ИВ по абсолютной величине), ВПИ - верхний предел измерений (для ПЭД давления-разрежения ВПИ равен диапазону измерения давления). |
| Рабочий интервал температуры окру- о/"ч жающей среды, С | от плюс 15 до плюс 35 |
| Индикация выходной величины | значение величины давления в кПа, не менее 5 значащих цифр для ВПИ |
| Климатическое исполнение ПЭД | УХЛ категории размещения 4.2 по ГОСТ 15150-69 |
| Г абаритные размеры: ПЭД, мм, не более | 180 X 72 X 40 |
| Масса: ПЭД, кг, не более | 0,8 |
| Средний срок службы ПЭД | 12 лет |
| Потребляемая мощность ПЭД, для исполнений 1 и 2, не более для исполнения 3, не более | 1 Вт 2 Вт |
Питание ПЭД осуществляется от порта USB персонального компьютера (ноутбука).
По степени защиты человека от поражения электрическим током калибратор относится к классу III по ГОСТ 12.2.007.0-75.
Знак утверждения типа СИ наносится на ПЭД и титульные листы технической документации (руководство по эксплуатации и паспорт).
Таблица 3
| Наименование | Кол-во, шт. | Примечание |
| Переносной эталон давления (ПЭД) | 11 | Количество ПЭД может быть уменьшено в соответствии с заказом |
| Ноутбук или персональный компьютер | 1 | В соответствии с заказом |
| CD-диск с программным обеспечением и документацией | 1 | |
| Пневматическое средство создания давления (ССД) (до 3 МПа) | 1 | Если иное количество не указано в заказе |
| Г идравлическое средство создания давления (ССД) (выше 3 МПа) | 1 | Если иное количество не указано в заказе |
| Кабель связи ПЭД с ПК (USB) | 1 | |
| Кабель подключения поверяемого датчика | 1 | Для исполнений 2 и 3 |
| Паспорт | 1 | |
| Руководство по эксплуатации ТЖИУ.422956.001 РЭ | 1 | |
| Методика поверки ТЖИУ.422956.001 МИ | 1 |
осуществляется в соответствии с документом «Переносные поверочные комплекты (калибраторы) ТЖИУ.422956.001. Методика поверки ТЖИУ.422956.001 МИ».
«Переносные поверочные комплекты (калибраторы) ТЖИУ.422956.001. Руководство по эксплуатации ТЖИУ.422956.001 РЭ».
Нормативные и технические документы
«Переносные поверочные комплекты (калибраторы) ТЖИУ.422956.001. Технические условия ТЖИУ.422956.001 ТУ».
