| Номер в госреестре | 49861-12 |
| Наименование СИ | Резервуары горизонтальные двустенные |
| Обозначение типа СИ | РГСД |
| Изготовитель | ООО "Жатайский завод металлоконструкций", пос.Жатай |
| Год регистрации | 2012 |
| Срок свидетельства | 10.04.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные двустенные РГСД предназначены для измерений объема светлых нефтепродуктов и их хранения.

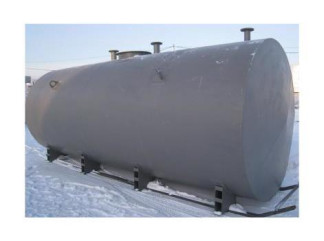

Резервуары горизонтальный двустенный РГСД представляют собой горизонтальные цилиндрические сварные стальные двустенный сосуды с внутренними жёсткостями и люком. Для строповки при перемещении предусмотрены грузовые петли. Резервуары горизонтальные двустенные РГСД односекционные. Конструкция резервуаров предусматривает как наземную установку, так и подземную установку - исполнение РГСДп. Резервуары оснащены входным и выходным линиями и могут быть оборудованы автоматической системой сигнализации перелива. Межстенное пространство формируется прокладками из стального листа толщиной 6 мм.
Наружные поверхности резервуаров горизонтальных двустенных РГСД для надземного использования покрыты двумя слоями грунтовки и двумя слоями краски.
При подземной установке - покрытие битумно-резиновой мастикой ГОСТ 15836-79 или битумом нефтяным изоляционным по ГОСТ 9812-74.
Основные метрологические и технические характеристики приведены в таблице 1 Таблица 1
| Тип резервуара | |||
| Наименование | РГСД-15 | РГСД-20 | РГСД-25 |
| параметра | (РГСДп-15) | (РГСДп-20) | (РГСДп-25) |
| Значение параметра | |||
| Номинальная вместимость, м3 | 15 | 20 | 25 |
| Предел допускаемой относительной погрешности | ±0,20 | ||
| определения вместимости % *, не более | ±0,25 | ||
| Габаритные размеры, не более: | |||
| - диаметр, мм; | 2178 | 2178 | 2178 |
| - длина, мм; | 4360 | 5770 | 7098 |
| - высота (с трубопроводами), мм. | 2450 | 2450 | 2450 |
| Масса резервуара, не более, кг | 2545 | 3199 | 3796 |
| Объём межстенного пространства, не более, м3 | 0,174 | 0,244 | 0,279 |
| Рабочее давление, не более кПа | 25 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от минус 60 до + 40 | ||
| - относительная влажность воздуха при 20 °С, | не более 90 % | ||
наносится на маркировочную табличку методом шелкографии и титульный лист паспорта типографским способом.
- резервуар горизонтальный двустенный РГСД- 1 шт;
- паспорт - 1 шт.
Сведения о методиках (методах) измерений отсутствуют
осуществляется по документу ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Нормативные и технические документы, устанавливающие требования к резервуарам горизонтальным двустенным РГСД
1. ГОСТ 8.470-80 «Государственная поверочная схема для средств измерения объема».
2. ТУ 5265-001-67672341-2011 «Резервуары горизонтальный двустенный РГСД. Технические условия».
- при осуществлении торговых операций.
| Зарегистрировано поверок | 24 |
| Поверителей | 5 |
| Актуальность данных | 15.06.2025 |
