| Номер в госреестре | 49842-12 |
| Наименование СИ | Счетчики статические активной энергии |
| Обозначение типа СИ | ГРАНТ |
| Изготовитель | ООО "Энергомир", г.Владимир и ООО "ЭнергоКомплект", г.Владимир |
| Год регистрации | 2012 |
| Срок свидетельства | 11.05.2017 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики статические активной энергии ГРАНТ Назначение средства измерений
Счетчики статические активной энергии ГРАНТ (далее - счетчики) непосредственного или трансформаторного включения предназначены для учета активной электрической энергии в однофазных двухпроводных и трехфазных четырехпроводных сетях переменного тока, в том числе с применением двухэлементной схемы измерения и возможностью автономного раздельного учета в тарифных зонах суток.
Принцип действия счетчиков основан на использовании специализированной интегральной микросхемы, в которой осуществляется перемножение входных сигналов тока и напряжения. Получившийся результат преобразуется в последовательность прямоугольных импульсов, частота следования которых пропорциональна мгновенной мощности и суммирование которых дает количество потребляемой энергии.
Счетчики имеют следующие основные варианты исполнения:
1. ГРАНТ-1 - однофазный однотарифный в обычном корпусе с электромеханическим счетным механизмом и оптическим индикатором в виде красного светодиода индикации числа импульсов на выходе счетчика;
2. ГРАНТ-1М - однофазный однотарифный в корпусе для крепления на DIN-рейку с электромеханическим счетным механизмом и оптическим индикатором в виде красного светодиода;
3. ГРАНТ-2 - однофазный многотарифный с электронным отсчетным устройством и оптическим индикатором в виде красного светодиода;
4. ГРАНТ-3М - трехфазный в корпусе для крепления на DIN-рейку с электромеханическим счетным механизмом и оптическими индикаторами в виде красного и трех зеленых светодиодов индикации наличия напряжения по фазам.
Счетчики имеют телеметрический выход, гальванически изолированный от остальных цепей счетчика, а также могут иметь цифровые интерфейсы для обмена информацией с внешними устройствами и применения их в автоматизированных системах контроля и учета электроэнергии.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса, клеммной колодки и крышки клеммной колодки. Корпус состоит из цоколя и кожуха. Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля как со стороны корпуса, так и со стороны клеммной колодки. Крепление кожуха корпуса и крышки клеммной колодки предусматривает раздельную установку пломб ОТК предприятия-изготовителя, поверителя и энергоснабжающей организации.
Счетчики ГРАНТ-2 могут вести учет электроэнергии по 1-4 тарифам, восьми тарифным зонам суток, устанавливаемым раздельно для рабочих, субботних, воскресных и праздничных дней раздельно в 12 сезонах. Они также оснащены встроенными электронными часами с кварцевым генератором, питающимися от литиевой батарейки CR2032 в случае отсутствия внешнего питания и обеспечивающими точность хода ±0,5с/сутки.
Цепи счетчиков имеют защиту от бросков напряжения и тока.

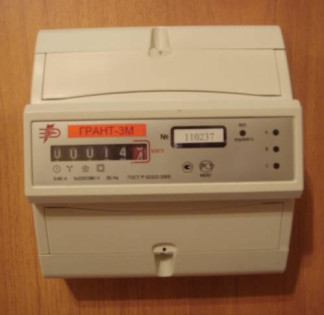

Фотографии общего вида счетчиков представлены на рисунках 1, 2, 3, 4.
Схемы пломбировки от несанкционированного доступа представлены на рисунках 5, 6, 7, 8
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Control | Control | 1.0.0.6 | EA4ECAD5C9B88B5B B88105565A527206 | MD5 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - С. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных действий.
Программное обеспечение для настройки счетчика предназначено для выполнения следующих функций: связь со счетчиком, чтения и записи данных (даты, времени, тарифного расписания, информации и накопленной энергии и т.д.), изменения настроек (номер счетчика, пароль, скорость обмена и т.д.) Программа имеет графический интерфейс, модуль связи, модуль протокола, модуль обработки.
Основные метрологические и технические характеристики представлены в таблице 1.
Таблица 1
| № п/п | Наименование характеристики | Значение характери стики | |
| 1 | 2 | 3 | |
| 1 | Класс точности | 1 | |
| 2 | Базовый или номинальный ток, А | 5 | |
| 3 | Максимальный ток, А | ГРАНТ-1, ГРАНТ-1М, ГРАНТ-2 | 60 |
| ГРАНТ-3М | 7,5; 60; 100 | ||
| 4 | Номинальное напряжение, В | ГРАНТ-1, ГРАНТ-1М, ГРАНТ-2 | 220 |
| ГРАНТ-3М | 3x220/380 | ||
| 5 | Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1Ц'ном | |
| 1 | 2 | 3 | ||
| 6 | Предельный рабочий диапазон напряжения, В | от 0,8 до 1,15ином | ||
| 7 | Номинальная частота, Гц | 50 | ||
| 8 | Стартовый ток, А | 0,02 | ||
| 9 | Постоянная счетчика, имп/кВт-ч | ГРАНТ-1, ГРАНТ-1М | 6400 | |
| ГРАНТ-2 | 3200 | |||
| ГРАНТ-3М | 400;800 | |||
| 10 | Время установления рабочего режима, мин. не более | 10 | ||
| 11 | Цена единицы счетного механизма младшего разряда, кВт-ч | 0,1 | ||
| 12 | Цена единицы счетного механизма старшего разряда, кВт-ч | 10000 | ||
| 13 | Полная потребляемая мощность в цепи напряжения, В-А не более | 8 | ||
| 14 | Активная потребляемая мощность в цепи напряжения, Вт не более | 0,8 | ||
| 15 | Полная потребляемая мощность в цепи тока, В-А не более | 0,1 | ||
| 16 | Сопротивление импульсного выхода в состоянии "разомкнуто", кОм не более | 50 | ||
| 17 | Сопротивление импульсного выхода в состоянии "замкнуто", Ом не более | 200 | ||
| 18 | Масса, кг не более | ГРАНТ-1, ГРАНТ-1М, ГРАНТ-2 | 0,4 | |
| ГРАНТ-3М | 0,6 | |||
| 19 | Г абаритные размеры высотах ширинах глубина, мм не более | ГРАНТ-1, ГРАНТ-2 | 169х110х54 | |
| ГРАНТ-1М | 132х90х66 | |||
| ГРАНТ-3М | 130х125х65 | |||
| 20 | Дополнительная погрешность, вызываемая изменением напряжения, % не более | cos ф =1 | ±0,7 | |
| cos ф=0,5 инд. | ±1,0 | |||
| 21 | Дополнительная погрешность, вызываемая изменением частоты, % не более | cos ф =1 | ±0,5 | |
| cos =0,5 инд. | ±0,7 | |||
| 22 | Дополнительная погрешность, вызываемая обратным порядком следования фаз, % не более | ±1,5 | ||
| 23 | Дополнительная погрешность, вызываемая несимметрией напряжения, % | ±2,0 | ||
| 24 | Дополнительная погрешность, вызываемая влиянием гармоник в цепях тока и напряжения, % не более | ±0,8 | ||
| 25 | Дополнительная погрешность, вызываемая влиянием постоянной составляющей и четными гармониками в цепи переменного тока, % не более | ±3,0 | ||
| 26 | Дополнительная погрешность, вызываемая влиянием нечетных гармоник и субгармоник в цепях переменного тока, % не более | ±3,0 | ||
| 27 | Дополнительная погрешность, вызываемая самона-гревом, % не более | cos ф =1 | ±0,7 | |
| cos ф=0,5 инд. | ±1,0 | |||
| 28 | Дополнительная погрешность, вызываемая влиянием магнитной индукции внешнего происхождения 0,5 мТл, % | ±2,0 | ||
| 29 | Дополнительная погрешность, вызываемая влиянием постоянной магнитной индукции внешнего происхождения, % не более | ±2,0 | ||
| 30 | Дополнительная погрешность, вызываемая радиочастотными электромагнитными полями, % не более | ±2,0 | ||
| 31 | Дополнительная погрешность, вызываемая кондуктивными помехами, % не более | ±4,0 | ||
| 32 | Дополнительная погрешность, вызываемая наносекундными импульсными помехами, % не более | ±2,0 | ||
| 33 | Дополнительная погрешность, вызываемая кратковременными перегрузками током, % не более | ±1,5 | ||
| 1 | 2 | 3 | ||
| 34 | Средний температурный коэффициент, %К не более | cos ф =1 | ±0,5 | |
| cos ф=0,5 инд. | ±0,7 | |||
| 37 | Погрешность после проверки на прочность при транспортировании в транспортной таре, % не более | ±1,0 | ||
| 38 | Электрическая прочность изоляции, В/мин не менее | 2500 | ||
| 39 | Сопротивление изоляции, Мом не менее | 20 | ||
| 40 | Погрешность после воздействия электростатических разрядов, % не более | ±1,0 | ||
| 45 | Воздушные зазоры, мм не менее | 5,5 | ||
| 46 | Длина пути утечки, мм не менее | 6,3 | ||
| 47 | Проверка устойчивости к воздействию нагрева и огня | нет горения | ||
| 48 | Проверка на прочность молотком пружинного действия | нет повреждений | ||
| 49 | Диапазон рабочих температур, 0С: - для счетчиков с электромеханическим счетным механизмом - для счетчиков с электронным счетным устройством | ГРАНТ-1, ГРАНТ-1М, ГРАНТ-3М | от минус 50 до плюс 60 | |
| ГРАНТ-2 | от минус 40 до плюс 55 | |||
| 50 | Наработка на отказ, час. не менее | ГРАНТ-1, ГРАНТ-1М, ГРАНТ-3М | 31000 | |
| 51 | Точность хода часов в режиме реального времени | 0,5 с/сутки | ||
Знак утверждения типа наносят на лицевую панель счетчиков методом трафаретной печати (или фото способом) и на титульный лист паспорта типографским способом в середине листа под наименованием паспорта.
В комплект поставки входят:
- счетчик статический активной энергии ГРАНТ;
- паспорт;
- руководство по эксплуатации;
- упаковка потребительская.
осуществляется по ГОСТ 8.254-2004 "ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки"._
| Средства поверки | Основные метрологические характеристики |
| Установка для проверки параметров электрической безопасности GPI-825 | Частота 50 Гц, возможность плавного повышения испытательного напряжения до 40, 600, 760 В, 2 и 4 кВ; форма кривой напряжения, при которой отношение амплитуды к действующему значению составляет 1,34.. .1,48 ПГ ±3 % |
| Установка поверочная для определения метрологических характеристик счетчика ЦУ6800/1 | Напряжение от 220 до 400 В Ток от 0,01 до 100 А КТ 0,2 |
Методика измерений изложена в руководстве по эксплуатации ХЖ2.720.009 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам статическим активной энергии ГРАНТ:
- ГОСТ 22261-94 "Средства измерения электрических и магнитных величин. Общие технические условия";
- ГОСТ Р 52320-2005 (МЭК 65052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии";
- ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1и 2";
- ГОСТ 8.254-2004 "ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки"
- ХЖ 2.720.009 ТУ "Счетчики статические активной энергии ГРАНТ. Технические условия".
при осуществлении торговли и товарообменных операций.
