Датчики частоты вращения MS и RS, 49672-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики частоты вращения MS и RS Назначение средства измерений

Датчики частоты вращения MS и RS (далее - датчики) предназначены для измерений частоты вращения валов, зубчатых колёс и шестерней.

Описание

Принцип действия основан на возникновении переменного напряжения на выходе датчиков при вращении валов с пазом и зубчатых колёс или шестерней, расположенных перед торцевой поверхностью датчиков и имеющих эвольвентное зацепление с модулем от 3 до 10. Частота выходного напряжения прямо пропорциональна частоте появления зубьев (или паза) в чувствительной зоне датчиков.

Конструкцией датчиков, размещённых в металлическом цилиндрическом корпусе, предусмотрена резьба для крепления датчиков.

Датчики изготавливаются пяти модификаций:

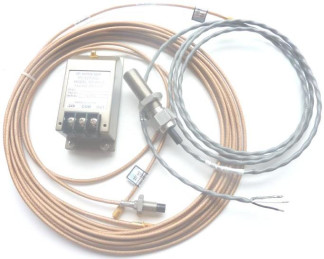

Фотография общего вида

Диапазон измерений частоты вращения, Гц Пределы допускаемой относительной погрешности измерений Диапазон частот выходного сигнала, соответствующий диапазону измерений частоты вращения, Гц

Диапазон изменения выходного импульсного напряжения (амплитудное значение), В:

от 1 до 4000 ± 1 • 10-3

от 1 до 4000

-    для модификации MS

от 0,02 до 80 от 0,05 до 20 24,0 ± 2,4

-    для модификации RS

Напряжение питания постоянного тока (для модификации RS), В Условия эксплуатации:

-    температура окружающего воздуха, °С:

модификация MS    от минус 10 до плюс 120

модификация RS:

•    для нормирующего преобразователя    от минус 35 до плюс 80

•    для остальных компонентов модификации    от минус 40 до плюс 125

-    относительная влажность воздуха, %    до 95 при 25 °С

-    атмосферное давление, кПа (мм рт. ст.)    от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится на паспорт в левый верхний угол типографским способом.

Комплектность

В комплект поставки входят:

-    датчик;

-    кабель RW-05А с нормирующим преобразователем RD-05A (только для модификации RS-05 А);

-    паспорт.

Поверка

осуществляется по ГОСТ 8.285-78 «ГСИ. Тахометры. Методы и средства поверки».

Основное средство поверки:

-    установка тахометрическая УТ05-60.

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к датчикам частоты вращения MS и RS

ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная повероч-

8    4

ная схема для средств измерений угловой скорости в диапазоне 5-10- ..,2,540- рад/с.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
