Призма 8-гранная, 49656-12

Назначение

Призма 8-гранная (далее призма) предназначена передачи единицы плоского угла рабочим средствам измерений углов.

Описание

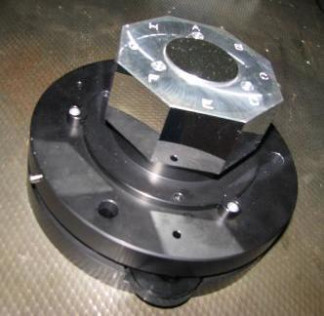

Призма представляет собой призматическую меру плоского угла с 8 боковыми гранями, которые являются измерительными поверхностями, попарно образующие рабочие углы. Призма изготовлена из алюминия.

Призма установлена и закреплена на юстировочном столике.

На верхней поверхности призмы нанесены буквенные обозначения граней (A, B, C, D,

Е, F, G, Н) в направлении хода часовой стрелки.

Номинальное значение рабочих углов призмы между гранями:

А-В, В-С, С-D, D-E, E-F, F-G, G-H    5°7'30".

H-A    4°7'30".

Допускаемое отклонение от номинального значения рабочих углов, не более    2".

Допускаемое отклонение от плоскостности измерительных поверхностей, мкм, не более

Допускаемое отклонение от перпендикулярности измерительных поверхностей к базовой поверхности призмы, не более    2". Ширина измерительной поверхности призмы, мм 41,0±0,4. Габаритные размеры, мм, не более:

-    призмы без юстировочного столика    диаметр 105х41;

-    призмы с юстировочным столиком в футляре    диаметр 201х133. Диаметр юстировочного столика 180. Масса, кг, не более:

-    призмы с юстировочным столиком, не более    3,5;

-    призмы с юстировочным столиком в футляре    5,5. Средний срок службы, лет 10.

Условия эксплуатации:

1.    Диапазон температуры окружающей среды, °С

20±2);

60±20).

2.    Относительная влажность воздуха, %

Знак утверждения типа

Знак утверждения наносится на титульный лист паспорта типографским способом и в виде наклейки на юстировочный столик призмы.

Комплектность

Поверка

осуществляется по документу «Призма 8-гранная. Методика поверки МП 2511/0009-11», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в декабре 2011 г.

В перечень основного поверочного оборудования входит:

- Угломерная автоколлимационная установка из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-80.

Сведения о методах измерений

Методика измерений приведена в документе:

«Призма 8-гранная. Паспорт», 2011 г.

Нормативные и технические документы, устанавливающие требования к призме 8-ранной

ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

Техническая документация компании «LT Ultra Precision Technology GmbH».

Рекомендации к применению

Оказание услуг по обеспечению единства измерений (поверка и калибровка угломерных приборов)
