| Номер в госреестре | 49652-12 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | GBB 14202S-0CE |
| Изготовитель | "Sartorius Weighing Technology GmbH", Германия |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные GBB 14202S-0CE (далее - весы) предназначены для измерений массы при статическом взвешивании твердых и сыпучих веществ и материалов.
Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, и последующем преобразовании компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.
Конструктивно весы представляют собой два блока, соединенных системой обмена данными:
- измерительный блок с системой электромагнитного уравновешивания и устройством автоматической и полуавтоматической установки нуля и выборки массы тары;
- блок управления и обмена данными с цветным нажимным табло для установок режимов работы весов и индикации результатов взвешивания.
Весы имеют верхнее расположение грузоприемной чашки со стационарной ветрозащитной витриной.
В весах предусмотрены следующие функции:
- «автоматической калибровки» с использованием встроенной гири;
- «полуавтоматической калибровки» с использованием внешней гири;
- установки фильтра адаптации к уровню стабильности окружающих условий;
- рецептурное взвешивание (вес нетто/брутто);
- автоматического слежения за нулем (может быть отключена);
Весы имеют следующие режимы работы, не связанные с взвешиванием (режимы, в которых взвешивание не проводится):
- подсчет числа объектов, имеющих примерно одну и ту же массу;
- суммирование;
- формулирование;
- статистическая обработка результатов взвешивания;
- вычисление процентных соотношений.
Весы имеют встроенные интерфейсы: USB, два RS 232С^, Р2/2, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP.
В настоящем описании типа использована терминология в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы оснащены встроенным программным обеспечением. Наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка компенсационного усилия электромагнитной системы взвешивания в электрический сигнал, и последующий пересчет его в единицы массы; хранение данных «калибровки» и результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.
Таблица - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| YSC02 | YSC02 | - | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

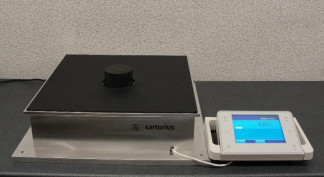

Рисунок 1 - Общий вид весов Место нанесения поверочного клейма (или знака поверки в виде наклейки)
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| 1 Наибольший предел взвешивания (НИВ), г | 14 200 |
| 2 Минимальная нагрузка, г | 10 |
| 3 Дискретность отсчета, г | 0,01 |
| 4 Пределы допускаемой абсолютной погрешности весов при поверке, г: до 5000 г вкл. св. 5000 г до 14200 г вкл. | ± 0,03 ± 0,04 |
| 5 Пределы допускаемой абсолютной погрешности весов в эксплуатации, г: до 5000 г вкл. св. 5000 г до 14200 г вкл. | ± 0,04 ± 0,05 |
| 6 Среднеквадратическое отклонение показаний весов, г | 0,010 |
| 1 | 2 |
| 7 Диапазон выборки массы тары, г | от 0 до 14200 |
| 8 Время установления показаний, с, не более | 1,5 |
| 9 Диаметр дополнительной грузоприемной чашки, мм | 75 |
| 10 Габаритные размеры, длина х ширина х высота, мм измерительный блок блок управления и индикации | 460 х 460 х 120 249 х 410 х 94 |
| 11 Масса, кг, не более измерительный блок блок управления и индикации | 82 0 , |
| 12 Параметры источника питания: входное напряжение, В частота, Гц | 230+15% -20% 50 ± 1 |
| 13 Потребляемая мощность, В А, средняя | 15 |
| 14 Условия эксплуатации: диапазон рабочих температур, оС относительная влажность воздуха, (при t = 20 °С), % | 20 ± 2 55 ± 25 |
наносится на лицевую панель весов методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Весы электронные GBB 14202S-0CE | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 43-241-2011) | 1 |
осуществляется по документу «ГСИ. Весы электронные GBB 14202S-0CE. Методика поверки» МП 43-241-2011, утвержденному ФГУП «УНИИМ» в ноябре 2011 г.
Эталонные средства измерений, используемые при поверке: гири первого разряда по ГОСТ 7328.
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к весам
ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений массы
Техническая документация фирмы «Sartorius Weighing Technology GMBH», Г ермания.
Весы электронные GBB 14202S-0CE применяются вне сферы государственного регулирования обеспечения единства измерений.
всего листов 4
