| Номер в госреестре | 49589-12 |
| Наименование СИ | Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS |
| Обозначение типа СИ | S1722G2F, S2525G2F, S3335G2F, GG12A |
| Изготовитель | Компания "SkyTraq Technology, Inc.", Тайвань |
| Год регистрации | 2012 |
| Срок свидетельства | 18.04.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS S1722G2F, S2525G2F, S3335G2F, GG12A (далее - аппаратура) предназначена для измерений текущих навигационных параметров и определения на их основе координат и скорости движения потребителя.
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, дополнительных смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, подстройки внутреннего опорного генератора под сигналы ГНСС ГЛОНАСС или GPS.
Конструктивно аппаратура представляет собой печатную плату входными и выходными разъемами на основе комбинированного модуля ГЛОНАСС/GPS. К входному разъему подключается антенный блок, к выходному разъему - ПЭВМ с программным обеспечением. Аппаратура выпускается в четырех вариантах исполнения. Исполнение GG12A отличается количеством каналов, метрологическими характеристиками, версией программного обеспечения.
Управление режимами работы и отображение навигационной информации осуществляется с помощью программного обеспечения «GNS Viewer», устанавливаемого на внешнюю ПЭВМ. Обмен данными с аппаратурой осуществляется в соответствии с протоколом NMEA-0183.

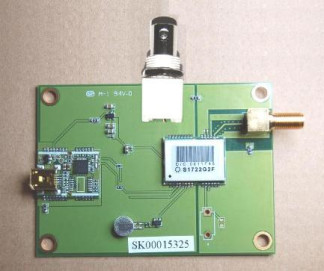

Внешний вид аппаратуры в различных вариантах исполнения приведен на рисунках
1 - 4.
Программное обеспечение (ПО) «GNS Viewer», предназначено для управления режимами работы аппаратуры и отображения навигационной информации.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| GNS Viewer для исполнения GG12A | GNS Viewer.exe | SkyTraq GNSS 0.4.880 GG12A | 0a197939793d1fde 5da097d496457f23 | Md5 |
| GNS Viewer для исполнений S1722G2F, S2525G2F, S3335G2F | GNS Viewer.exe | SkyTraq GNSS 0.4.830 | 4bcc83439b004c9a 591f9799642e25db | Md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики | |
| Исполнения S1722G2F, S2525G2F, S3335G2F | Исполнение GG12A | |
| Частотный диапазон, МГц | L1 - 1575,42 (GPS) от 1602,56 до 1615,50 (ГЛОНАСС) | |
| Количество каналов | 88 | 8 - GPS 4 - ГЛОНАСС/GPS |
| Пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения координат в плане при скоростях до 515 м/с, м | ± 3,5 | |
| Пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения скорости, при скоростях до 515 м/с, м/с | ± 0,2 | ± 0,5 |
| Пределы допускаемой инструментальной погрешности (при доверительной вероятности 0,95) формирования метки времени 1 Гц, выдаваемой потребителям, по отношению к шкале времени ГНСС GPS, нс | ± 60 | |
| Диапазон рабочих температур, °C | от минус 50 до 85 | |
| Пиковое ударное ускорение механических ударов многократного действия при длительности от 2 до 4 мс, м/с2 | 150 | |
| Наименование характеристики | Значение характеристики | |
| Исполнения S1722G2F, S2525G2F, S3335G2F | Исполнение GG12A | |
| Амплитуда виброускорения в диапазоне частот от 5 до 500 Гц, м/с | 50 | |
| Напряжение питания, В | 5 ± 0,25 | |
| Потребляемая мощность, мВт, не более | 350 | 500 |
| Габаритные размеры (длина х ширина х высота), мм, не более: Масса, г, не более | 96х85х15 30 | |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации АВГБ.468173.001.РЭ типографским или компьютерным способом, на плату аппаратуры в виде наклейки.
Комплект поставки аппаратуры включает:
| Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS S1722G2F, S2525G2F, S3335G2F, GG12A в соответствии с вариантом исполнения | 1 шт. |
| Антенный блок | 1 шт. (по заказу) |
| Кабель соединительный USB | 1 шт. |
| ПО «GNS Viewer» на электронном носителе | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
осуществляется в соответствии документом МП 49589-12 «Инструкция. Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS S1722G2F, S2525G2F, S3335G2F, GG12A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в феврале 2012 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07), предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м; по псевдоскорости СКО 0,005 м/с;
- стандарт частоты и времени водородный Ч1-76 А (рег. № 23671-02), пределы допускаемой относительной погрешности воспроизведения частоты 1 Гц ± 1 • 10-14 за год;
- частотомер универсальный CNT-90 (рег. № 41567-09), диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой погрешности измерений частоты ± 1 • 10-6.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS S1722G2F, S2525G2F, S3335G2F, GG12A. Руководство по эксплуатации АВГБ.468173.001.РЭ. Раздел 2, п.п 2.3.
Нормативные и технические документы, устанавливающие требования к
аппаратуре навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС и GPS S1722G2F, S2525G2F, S3335G2F, GG12A
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS S1722G2F, S2525G2F, S3335G2F, GG12A. Руководство по эксплуатации АВГБ.468173.001.РЭ.
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS S1722G2F, S2525G2F, S3335G2F, GG12A используется для измерений навигационных параметров с целью определения координат и скорости движения объектов в случаях, предусмотренных законодательством Российской Федерации о техническом регулировании.
Заявитель
Общество с ограниченной ответственностью «Макро Г рупп»
196105, г. Санкт-Петербург, ул.Свеаборгская, дом 12., ИНН 7841313903 Тел.: +7 (812) 370 60 70, Факс: +7 (812) 370 50 30 E-mail: sales@macrogroup.ru
