Калориметры дифференциальные cканирующие EXSTAR DSC 6000/7000, 49549-12

Назначение

Калориметры дифференциальные сканирующие серии EXSTAR DSC 6000/7000, именуемые далее как «калориметры», предназначены для измерения термодинамических характеристик (удельной теплоты, температуры фазовых переходов и физико-химических реакций) твердых, жидких и порошкообразных веществ.

Описание

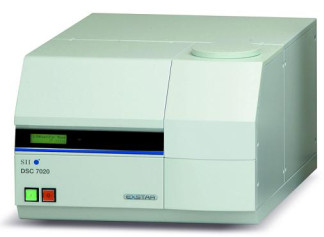

Калориметры представляют собой настольные лабораторные приборы, модификаций DSC 7020 , X-DSC 7000 , DSC 6100 и DSC 6300

Принцип измерения выделенной или поглощенной образцом теплоты фазового перехода основан на интегрировании во времени сигнала датчика, измеряющего разность тепловых потоков между 2-мя чашками, одна из которых заполнена образцом, при их одновременном регулируемом по скорости нагревании в печи до заданной температуры, контролируемой датчиком PT100.

Принцип измерения температуры фазовых переходов основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.

Калориметры состоят из калориметрической ячейки, системы контроля температуры образца, системы контроля атмосферы образца и автоматической системы управления на базе персонального IBM совместимого компьютера.

Система контроля атмосферы представляет собой встроенное программно управляемое устройство подачи двух различных газов в калориметрическую ячейку с возможностью автоматического переключения и управления расходом газов в процессе эксперимента.

В калориметрах измерение теплового потока производится одновременно для исследуемого образца и образца сравнения. Калориметры оснащены специальной системой охлаждения ячейки, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.

Калориметры имеют четыре модификации, отличающиеся уровнем и степенью автоматизации и рабочим температурным диапазоном.

Программное обеспечение

Управление процессом измерения и обработки выводимой информации в калориметрах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка калориметров, выбор режимов и установка параметров эксперимента, градуировка калориметров на основе измерения свойств стандартных образцов, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Калориметры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.

Программное обеспечение калориметров состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.

Встроенное ПО калориметров разработано изготовителем специально для решения задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и идентифицируется при включении прибора путем вывода на экран наименования версии программного обеспечения .

Конструктивно калориметр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1

*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на стадии изготовления. Идентификация осуществляется только по номеру версии

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью калориметра.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Условия эксплуатации:

от 18 до 28 (флуктуация температуры не более 5°С/ч ) от 98 до 104

от 20 до 80 (без конденсации)

Диапазон температуры окружающего воздуха, °С

Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус калориметра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы калориметра.

Комплектность

1 шт. 1 экз. 1 экз.

-    калориметр

-    руководство по эксплуатации

-    методика поверки МП 2413-0025-2011

Поверка

осуществляется по МП 2413-0025-2011 «Дифференциальные сканирующие калориметры серии EXSTAR 7000 модификации DSC7020, Х-DSC 7000 и серии EXSTAR 6000 модификации DSC6100 и DSC 6300. Методика поверки», утвержденной в октябре 2011 г. ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Основные средства поверки:

Лист № 4 всего листов 4

-    Стандартные образцы температур и теплот фазовых переходов ГСО 2312-82, ГСО

2313-82, ГСО 2314-82 , ГСО 2315-82, ГСО 2316-82 и ГСО 1363-78

-    Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 2 г, 1

класс точности по ГОСТ Р53228-2008 ;

Сведения о методах измерений

Приведены в документах «Дифференциальные сканирующие калориметры серии EXSTAR 7000 (модели DSC7020, DSC 7000) Руководство по эксплуатации» и «Дифференциальные сканирующие калориметры серии EXSTAR 6000 (модели DSC6100, DSC 6300) Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования калориметрам

Техническая документация фирмы «SII NanoTechnology Inc», Япония

Рекомендации к применению

-выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

- осуществление мероприятий государственного контроля (надзора).
