| Номер в госреестре | 49543-12 |
| Наименование СИ | Анализаторы общего органического углерода в воде |
| Обозначение типа СИ | TOC II CA72TOC |
| Изготовитель | "Endress+Hauser Conducta GmbH + Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего органического углерода в воде TOC II CA72TOC (далее анализаторы) предназначены для измерений массовой концентрации общего органического углерода в пробах воды.
Принцип действия анализаторов - термокаталитическое сгорание с последующим измерением образовавшегося диоксида углерода. Анализаторы работают с двумя циркуляционными линиями: жидкой (доставка пробы) и газовой (продукты сжигания). В анализаторах в пробу дозируется кислота для устранения растворенных солей и СО2, после чего они отделяются на фильтре. Затем проба поступает в термокаталитический реактор, где сжигается при температуре 850 0С. Образовавшийся диоксид углерода подается газом-носителем на недисперсионный инфракрасный датчик.
Предварительно удаляется углерод неорганических веществ. Образовавшийся в термокаталитическом реакторе СО2 подается газом-носителем на недисперсионный инфракрасный датчик.
Конструктивно анализаторы представляют собой единый блок, в котором размещены: узел подготовки пробы, реакторы, датчик, измерительный преобразователь. Настройка и управление анализаторами осуществляется с клавиатуры, установленной на передней панели. Измерения выполняются автоматически. Анализаторы имеют выход аналогового сигнала 0/4
- 20 мА; релейные выходы; выходные интерфейсы RS-232/RS485 (опционально). Релейные выходы предназначены для сигнализации об окончании цикла измерений, о сбоях и проверке функционирования.

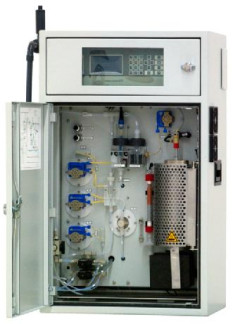

Фотография общего вида анализатора общего органического углерода в воде
TOC II CA72TOC
В режиме измерений на дисплее графически отображается значение массовой концентрации общего органического углерода в мг/дм за последние 6 часов измерений. В памяти анализаторов могут храниться данные измерений за последние 14 дней. Имеются четыре модели анализаторов (A,B,C,D), различающиеся диапазонами измерений.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| TC25EN1100 B | TC25EN1100 B | TC25EN1100 B | - | Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Модель анализаторов | Диапазон измерений массовой концентрации общего органического углерода модели анализаторов, мг/дм3 | Объем дозирования пробы, мкл | Диапазон измерений массовой концентрации при объемах дозирования, мг/ дм3 | Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений, % |
| TOC II CA72TOC-A | 0,25 - 600 | 100 | 3 - 600 | ± 9 |
| 300 | 1 - 200 | ± 9 | ||
| 1200 | 0,25 - 50 | ± 9 | ||
| TOC II CA72TOC-B | 1 - 2400 | 100 | 12 - 2400 | ± 7 |
| 300 | 4 - 800 | ± 7 | ||
| 1200 | 1 - 200 | ± 7 | ||
| TOC II CA72TOC-C | 2,5 - 6000 | 100 | 20 - 6000 | ± 6 |
| 300 | 8 - 2400 | ± 6 | ||
| 1200 | 2,5 - 500 | ± 6 | ||
| TOC II CA72TOC-D | 5 - 12000 | 100 | 60 - 2000 | ± 5 |
| 300 | 24 - 4800 | ± 5 | ||
| 1200 | 5 - 1000 | ± 5 |
| Напряжение источника питания переменного тока, В | 115, 230 |
| Частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В • А, не более | 650 |
| Масса, кг, не более | 75 |
| Г абаритные размеры, мм, не более | 785х400х1558 |
| Условия эксплуатации: - температура пробы, оС - давление газа носителя, кПа - объемный расход пробы, мл/мин - температура окружающей среды, С - относительная влажность воздуха, % | 0 - 40 200 20 5 - 35 10 - 90, без конденсации |
| Наработка на отказ, ч | 10 000 |
Знак утверждения типа наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации в виде штампа.
Комплектность
Одна из моделей анализаторов TOC II СА72ТОС.
Аксессуары для контроля утечек.
Набор инструментов для удаления стеклянной дробины и среды.
Аксессуары для кислотного фильтра.
Набор для подготовки камеры дегазации и камеры сепарации.
Аксессуары для техобслуживания пламенной печи.
Аксессуары для подключения и осушения.
Контейнер емкостью 5 литров.
2 контейнера емкостью 2 литра.
3 крышки для контейнеров.
Ключ для замка дверцы.
Клеммная коробка EMV.
Мерный стакан емкостью. 10 мл.
Губка.
Защитные очки.
Перчатки защитные от кислот и оснований.
Перчатки защитные термостойкие.
Силиконовая смазка.
Руководство по эксплуатации.
Инструкция по поверке.
осуществляется по документу МП 49543-12 "Инструкция. Анализаторы общего органического углерода в воде TOC II CA72TOC. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящим в комплект поставки.
Основные средства поверки: ГСО № 2216-81 калий фталевокислый кислый, (99,9 - 100) %, 1-го разряда; лимонная кислота, массовая доля основного вещества 99,8 %, ч.д.а. по ГОСТ 3652-69.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода в воде TOC II СА72ТОС
ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические условия»
техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 04.11.2025 |
