Комплекты мер длины КМД 100Р, 49500-12

Комплекты мер длины КМД 100P (далее по тексту ╞ комплект) предназначены для поверки Сканеров СканШейп 100P.

Документы

Карточка СИ

Номер в госреестре	49500-12
Наименование СИ	Комплекты мер длины
Обозначение типа СИ	КМД 100Р
Изготовитель	ООО "Люмента"
Год регистрации	2012
Срок свидетельства	10.04.2017
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Комплекты мер длины КМД 100P (далее по тексту - комплект) предназначены для поверки Сканеров СканШейп 100P.

Описание

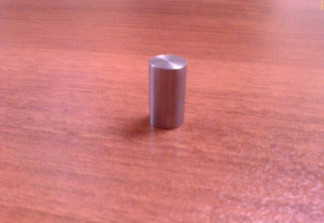

В комплект входят меры длины МД-001, МД-002, МД-003. Мера представляет собой стальной диск без отверстий. Меры отличаются друг от друга размером диаметра. На торце меры имеется ее обозначение. На рисунках 1, 2 и 3 показаны фотографии мер.

Название характеристики	Обозначение меры и значение характеристики
Название характеристики	МД-001	МД-002	МД-003
Диаметр меры и отклонение от номинального размера, мм	10,0 ± 0,5	55,0 ± 0,5	100,0 ± 0,5
Пределы допускаемой погрешности размера диаметра, мм	± 0,02
Толщина меры и отклонение от номинального размера, мм	20,0 ± 1,0	20,0 ± 1,0	20,0 ± 1,0
Масса не более, кг	0,1	0,5	1,5

Условия эксплуатации:

- температура окружающего воздуха от 10 до 35 °С;

- относительная влажность до 80% при 25 °С;

- атмосферное давление от 84,0 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта «Комплект мер длины КМД 100P» типографским способом.

Комплектность

№	Наименование	Количество
1	Комплект мер длины КМД 100P	1 шт.
2	Паспорт «Комплект мер длины КМД 100P»	1 экз.
3	«Комплект мер длины КМД 100P. Методика поверки»	1 экз.

Поверка

осуществляется в соответствии с документом МП 49500-12 «Комплект мер длины КМД 100P. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г.

Основные средства поверки: прибор универсальный для измерений длины DMS 1000 (д. и.: 0

- 1000 мм, Пг: ± (0.2+L/1000) мкм, где L в мм).
