Весы электронные для взвешивания рулонов металла ВТР-25, 49497-12

Назначение

Весы электронные для взвешивания рулонов металла ВТР-25 (далее - весы), предназначены для статического измерения массы рулонов металла, на ОАО «Новолипецкий металлургический комбинат».

Описание

Конструктивно весы состоят из грузоприемного устройства (здесь и далее терминология и нормирование метрологических характеристик приведены в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания») и индикатора (весоизмерительного прибора) IT6000P (изготовитель -фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия, Госреестр № 42011-09). В состав грузоприемного устройства (далее - ГПУ) входят: грузоприемная платформа и комплект весоизмерительных тензорезисторных датчиков с узлами встройки. ГПУ установлено на гидравлической системе подъема, расположенной на тележке, которая перемещается по рельсам.

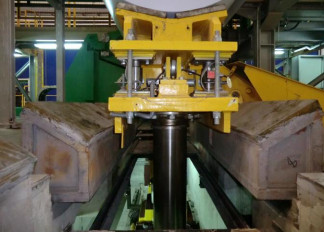

Общий вид весов показан на рисунке 1.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты взвешивания выводятся на дисплей весоизмерительного прибора. Измерение массы осуществляется после получения сигнала от позиционного датчика, в момент когда ГПУ располагается на измерительном участке рельсов.

Весы снабжены следующими устройствами:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    устройство уравновешивания тары;

-    устройство выборки массы тары;

-    устройство предварительного задания массы тары;

-    показывающее устройство с расширением;

Весы оснащены интерфейсами RS435 и Profibus, которые позволяют подключать различные периферийные устройства (принтер, вторичный дисплей, ПК).

Весы могут выполнять следующие функции:

-    сигнализация о превышении нагрузки;

-    накопление результатов взвешивания.

Знак поверки в виде наклейки наносится на корпус индикатора.

9

□ «НПО:'

■□о

onnS

О ™ ......

**3—im pH

□

доступ

разрешен

доступ

запрещен

II xt I* t« Z*

о.1=!Е?. □ О Ш СО

С12 СИ

(о

ciec* сз>

”=9

о_

“Ошшш

а* сиси *о

О п

»U ^    CL9

I

Рисунок 2-Схема пломбировки от несанкционированного доступа.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на печатной плате терминала (рис. 2). Защитная пломба также ограничивает доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя. Доступ к изменению настроек и данных измерений защищен паролем.

Защита ПО от непреднамеренных и преднамеренных воздействий согласно МИ 32862010 соответствует уровню «А».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1_

* Примечание - Наименование ПО, идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются.

Технические характеристики

Максимальная (Мах) и минимальная (Min) нагрузки, пределы допускаемой погрешности (mpe) весов, действительная цена деления (d), поверочное деление (е) приведены в таблице

2.

Таблица 2

Электрическое питание - от сети переменного тока с параметрами:

-    напряжение, В..................................................................................................от 187 до 242

-    частота, Гц............................................................................................................от 49 до 51

Время прогрева весов, мин, не более..................................................................................................60

Масса и габаритные размеры весов:

-    размер грузоприемного устройства, мм, не более.................................... 2300х1200х770

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы в сборе ................................................................................................................... 1 шт.

2.    Руководство по эксплуатации......................................................................................1 экз.

3.    Методика поверки.........................................................................................................1 экз.

Поверка

осуществляется в соответствии с документом МП 49497-12 «Весы электронные для взвешивания рулонов металла ВТР-25. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС».

Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.

Сведения о методах измерений

«Весы электронные для взвешивания рулонов металла ВТР-25 зав. № MP31 и зав. № МР32. Руководство по эксплуатации, раздел «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к весам электронным для взвешивания рулонов металла ВТР-25 зав. № MP31 и зав. № МР32:

1.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций.
