| Номер в госреестре | 49335-12 |
| Наименование СИ | Калибраторы силы тока |
| Обозначение типа СИ | 6220, 6221 |
| Изготовитель | Компания "Keithley Instruments, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 09.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы силы тока 6220, 6221 предназначены для воспроизведения силы тока.
Принцип действия калибраторов силы тока 6220, 6221 основан на цифро-аналоговом преобразовании заданного в цифровом коде значения в силу тока на выходе.
Обе модели имеют одинаковые характеристики воспроизведения силы постоянного тока. Модель 6221 позволяет воспроизводить силу переменного тока сложной и произвольной формы.
Управление режимами работы производится с лицевой панели либо дистанционно через интерфейсы RS-232, IEEE-488. На встроенный микроконтроллер установлено фирменное программное обеспечение. Параметры установленных режимов работы, значения воспроизводимых значений силы тока отображаются на монохромном жидкокристаллическом дисплее.
Калибраторы силы тока 6220, 6221 выполнены в виде моноблока в настольном исполнении.
Пломбирование от несанкционированного доступа производится нанесением на заводе-изготовителе или в авторизованном сервисном центре специальной краски под винт на задней панели. Знак поверки в виде наклейки размещается в середине боковой панели.

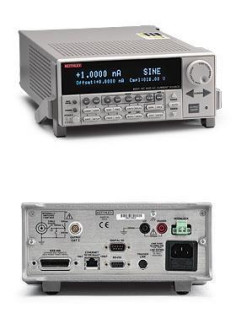

Общий вид калибраторов силы тока 6220, 6221 показан на фотографии 1, задняя панель -на фотографии 2.
По техническим требованиям калибраторы силы тока 6220, 6221 соответствуют ГОСТ 22261-94, по требованиям к климатическим и механическим воздействиям - группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 0 до + 50 оС.
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами воспроизведения силы тока, и сервисные функции.
Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера, вход в калибровочный режим защищен от неавторизованного доступа паролем. Идентификационные данные и сведения о защите программного обеспечения представлены в таблице ниже.
| идентификационное наименование программного обеспечения | 6220/6221 Firmware |
| номер версии программного обеспечения | A05 и выше |
| класс риска (уровень защиты) | класс риска C по WELMEC 7.2 для категории P уровень защиты C по МИ 3286-2010 |
| пределы воспроизведения силы тока | от 2 нА до 20 мА 1, 100 мА |
| максимальная выходная мощность | 11 Вт |
| выходное сопротивление на пределах 2 и 20 нА, не менее | 1014 Ом |
| выходная емкость на пределах 2 и 20 нА, не более | 10 пФ |
| пределы допускаемой основной погрешности воспроизведения силы постоянного тока I при температуре 23 ± 5 °С | |
| на пределе 2 нА | : (4-КГ I • 2 пА) |
| на пределе 20 нА | ± (3 • 10-3 I + 10 пА) |
| на пределе 200 нА | ± (3 • 10"3 I + 100 пА) |
| на пределе 2 мкА | ± (1-10-3 I + 1 нА) |
| на пределе 20 мкА | ± (5-10'4 I + 10 нА) |
| на пределе 200 мкА | ± (540-4 I + 100 нА) |
| на пределе 2 мА | ± (5-10'4 I + 1 мкА) |
| на пределе 20 мА | ± (540-4 I + 10 мкА) |
| на пределе 100 мА | ± (1-10-3 I + 50 мкА) |
| пределы допускаемой дополнительной погрешности воспроизведения силы постоянного тока в интервалах температур от 0 до 18 °С и от 28 до 50 °С | |
| на пределах 2 и 20 нА | : (2-КГ1 I • 200 ф.Л) |
| на пределе 200 нА | ± (240-4 I + 2 пА) |
| на пределе 2 мкА | ± (1-10"3 I + 20 пА) |
| на пределе 20 мкА | ± (540-4 I + 200 пА) |
| на пределе 200 мкА | ± (5-10'4 I + 2 нА) |
| на пределе 2 мА | ± (540-4 I + 20 нА) |
| на пределе 20 мА | ± (5-10'4 I + 200 нА) |
| на пределе 100 мА | ± (1-10-3 I + 2 мкА) |
| диапазон установки ограничительного напряжения | от 0,1 до 105 В с шагом 0,01 В |
| пределы допускаемой погрешности установки ограничительного напряжения U | |
| в диапазоне от 0,1 до 20 В | ± (1-10-3 U + 20 мВ) |
| в диапазоне от 20,1 до 105 В | ± (1-10-3 U + 100 мВ) |
| генерация сигнала сложной и произвольной формы (только для модели 6221) | |
| форма сигнала: синусоидальная, прямоугольная, пилообразная, произвольная | |
| диапазон частот | от 1 мГц до 100 кГц |
| пределы допускаемой погрешности установки частоты | ± 1 • 10-4 |
Примечание 1. С шагом, кратным 10.
| пределы воспроизведения силы переменного тока (п-п) | от 2 нА до 200 мА 1 |
| пределы допускаемой погрешности амплитуды силы тока IM на частотах до 10 кГц 2 на пределах 2; 20; 200 нА на пределах от 2 мкА до 200 мА | не нормируются : (1-10 " 1м • 2-10'3 М), М - предел воспроизведения |
| неравномерность амплитудно-частотной характеристики синусоидального сигнала на пределе 20 мА, не более | ± 1 дБ |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| габаритные размеры | |
| ширина | 213 мм |
| высота | 89 мм |
| глубина | 370 мм |
| масса, не более | 4,75 кг |
| потребляемая мощность от сети 220 В / 50 Гц, не более | 120 ВА |
| рабочие условия применения | |
| температура окружающей среды | от 0 до 50 °С |
| относительная влажность воздуха при температуре до 35 °С | до 70 % |
| предельная высота над уровнем моря | 2000 м |
| температура хранения и транспортирования | от - 25 до + 65 °С |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
| Примечание 2. Сопротивление нагрузки не более (4 В)/М, где M - предел воспроизведения силы тока. | |
Знак утверждения типа наносится на заднюю панель корпуса в средней нижней части в виде наклейки и на титульный лист краткого руководства пользователя 6220/6221-900-01R.
| наименование и обозначение | количество |
| Калибратор силы тока 6220 / 6221 | 1 шт. по заказу |
| Кабель сетевой | 1 шт. |
| Кабель измерительный триаксиальный 237-ALG-2 | 1 шт. |
| Короткозамыкатель экранированный CAP-28-1 | 1 шт. |
| Кабель интерфейсный RS-232 CA-351 | 1 шт. |
| Кабель синхронизации 8501-2 | 1 шт. |
| Кабель коммутационный Ethernet CA-180-3A (только для 6221) | 1 шт. |
| Принадлежности | по заказу |
| User Manual. 622x-900-01 | 1 шт. |
| Компакт-диск с документацией | 1 шт. |
| Калибраторы силы тока 6220, 6221. Краткое руководство пользователя. 6220/6221-900-01R (компакт-диск) | 1 шт. |
| Калибраторы силы тока 6220, 6221. Методика поверки. KI-6221-2012 | 1 шт. |
осуществляется по документу KI-6221-2012 «Калибраторы силы тока 6220, 6221. Методика поверки», утвержденному руководителем ГЦИ СИ «Росиспытания» 20.02.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| измеритель силы постоянного тока относительная погрешность измерения силы постоянного тока 2 нА не более ± 0,25 % 20 нА не более ± 0,2 % 200 нА не более ± 0,1 % 2 мкА не более ± 0,05 % 20; 200 мкА; 2; 20 мА не более ± 0,03 % 100 мА не более ± 0,05 % | пикоамперметр Keithlev 6487 относительная погрешность измерения силы постоянного тока 2 нА не более ± 0,25 % 20 нА не более ± 0,2 % |
| мультиметр Agilent 3458A относительная погрешность измерения силы постоянного тока 200 нА не более ± 0,023 % 2; 20; 200 мкА; 2; 20; 100 мА не более ± 0,0075 % |
| измеритель постоянного напряжения относительная погрешность измерения постоянного напряжения 10; 100 В не более ± 0,05 % | мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 10; 100 В не более ± 0,0012 % |
| нижеуказанные средства поверки только для модели 6221 | |
| измеритель силы переменного тока относительная погрешность измерения силы переменного тока 7; 70 мА скз на частотах 1; 10 кГц не более ± 0,2 % на частоте 100 кГц не более ± 1,5 % | мультиметр Agilent 3458A относительная погрешность измерения силы переменного тока 7; 70 мА скз на частоте 1 кГц не более ± 0,06 % на частоте 10 кГц не более ± 0,09 % на частоте 100 кГц не более ± 0,8 % |
| частотомер относительная погрешность измерения частоты 100 кГц не более ± 2-10-5; чувствительность по входу не менее 0,1 мВ скз | анализатор спектра Agilent E4402B относительная погрешность измерения частоты 100 кГц не более ± 1 • 10-5; чувствительность по входу в режиме частотомера не менее 25 мкВ |
Методы измерений изложены в руководстве пользователя 622x-900-01R.
Нормативные документы, устанавливающие требования к калибраторам силы тока 6220, 6221
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ^ 30 А.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Выполнение работ и оказание услуг по обеспечению единства измерений.
