| Номер в госреестре | 49202-12 |
| Наименование СИ | Установки для определения воздухопроницаемости ограждающих конструкций |
| Обозначение типа СИ | Minneapolis BlowerDoor Modell 4.1 |
| Изготовитель | "The Energy Conservatory", США |
| Год регистрации | 2012 |
| Срок свидетельства | 13.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1», предназначены для измерений объемного расхода газа, перепада давления и определения воздухопроницаемости зданий и сооружений.
Принцип действия установки заключается в следующем: при вращении вентилятора создается воздушный поток, который создает перепад давлений на сменных диафрагмах. Перепад давлений на диафрагме, а также перепад давлений между внутренним и наружным (атмосферным) воздухом измеряется цифровым прибором DG-700. В зависимости от установленной диафрагмы конфигурируется DG-700, при этом измеренный им перепад давлений на диафрагме пересчитывается в объемный расход газа, создаваемого вентилятором, и отображается на дисплее. Для связи с персональным компьютером цифровой прибор DG-700 оснащен выходным интерфейсом RS232 или RS485.
Установки для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1» состоят из осевого вентилятора, предназначенного для создания расхода воздуха, набора диафрагм (№№ A; B; C; D; E), установленных на корпусе вентилятора, блока управления вентилятором, разборной рамы с воздухонепроницаемым полотнищем, набора гибких цветных импульсных трубок и прибора цифрового DG-700, предназначенного для измерения перепада давлений и вычисления расхода воздуха.
Внешний вид установок для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1» и ее элементов:

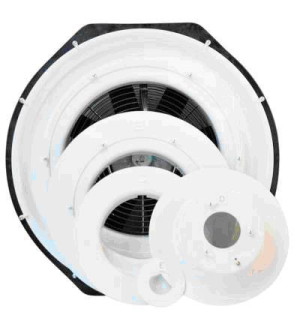

а) осевой вентилятор с набором сменных диафрагм;
б) регулятор числа оборота вентилятора;
в) прибор цифровой DG-700;
г) разборная рама с воздухонепроницаемым полотнищем;
д) общий вид установок для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1» в сборе.
Канал B. Перепад на вентиляторе
Красная трубка
- Синяя трубка
Для защиты от несанкционированного проникновения и изменения метрологических характеристик на корпус прибора цифрового DG-700 устанавливаются пломбы.
тиска поверительного клейма.
Программное обеспечение записано в ППЗУ прибора цифрового DG-700.
Функции ПО:
— вычисление значений перепада давлений измеряемой среды;
— вычисление значений расхода воздуха по методу переменного перепада давления на сужающих устройствах;
— отображение измеренных значений на жидкокристаллическом дисплее;
— связь с ПЭВМ через выходной интерфейс RS232 или RS485;
— сервисные настройки делаются только на заводе изготовителе.
Уровень защиты программного обеспечения установки от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Микропрограмма DG-700 | DGCal | 107 | 0x34b6fa21 | CRC 32 |
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода воздуха, м3/ч | от 25 до 7200 |
| Пределы допускаемой относительной погрешности измерений объемного расхода воздуха, % | ±5 |
| Диапазон измерений перепада давлений, Па | от 0 до 125 |
| Пределы допускаемой абсолютной погрешности измерений перепада давлений, Па | ±2 |
| Диапазон измерений перепада давлений, Па | от 125 до 1250 |
| Пределы допускаемой относительной погрешности измерений перепада давлений, % | ±1 |
| Дискретность индикации значений объемного расхода воздуха, м3/ч | 1 |
| Дискретность индикации значений перепада давлений, Па | 0,1 |
| Напряжение питания: - блок управления вентилятором, В - прибор цифровой DG-700, В | ~220+10%/-15%, 50 Гц +6 |
| Потребляемая мощность, Вт | 600 |
| Габаритные размеры, мм, не более: - вентилятор BlowerDoor с диафрагмами - блок управления вентилятором - прибор цифровой DG-700 - рама | 625x410x260 425x115x95 200x105x48 2470x1165x45 |
| Масса, кг, не более: - вентилятор BlowerDoor с диафрагмами - блок управления вентилятором - прибор цифровой DG-700 - рама | 16 2,3 0,5 6 |
| Уровень звукового давления, на расстоянии 5 м, перпендикулярно установки, дБА | 80 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до 50 от 30 до 80 от 84 до 106,7 |
| Срок службы, лет, не менее | 8 |
наносится на переднюю панель прибора цифрового DG-700 и на диафрагмы методом наклейки и типографским способом на титульный лист руководства по эксплуатации.
| № п/п | Наименование | Кол-во |
| 1 | Установка для определения воздухопроницаемости ограждающих конструкций | 1 шт. |
| 2 | Руководство по эксплуатации | 1 экз. |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
осуществляется по документу «Установки для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 26 декабря 2011 г.
При поверке применяются следующие средства измерений:
- калибратор многофункциональный МС5^, диапазон измерений от минус 100 до +2000 кПа,
ПГ ±0,05 %;
- расходомер-счетчик газа ротационный IRM-1 G250 с диапазоном измерений от 25 м3/ч до 400
м3/ч, ПГ ±0,5 %;
- расходомеры-счетчики газа турбинные SM-RI G1000, G4000 с диапазонами измерений от
80 м3/ч до 6500 м3/ч, ПГ ±0,5 %.
Методика измерений приведена в ГОСТ 31167-2003 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях» и документе «Установки для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установкам для определения воздухопроницаемости ограждающих конструкций «Minneapolis BlowerDoor Modell 4.1»
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 31167-2003 «Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях».
Применяется: для выполнения измерений, предусмотренных законодательством Российской Федерации о техническом регулировании - техническим регламентом «О безопасности зданий и сооружений», утвержденным Федеральным законом от 30 декабря 2009г. №384-ФЗ; для выполнения измерений по оценке соответствия зданий и сооружений, промышленных объектов установленным законом РФ от 11.11.2009г. №261 «Об энергосбережении и о повышении энергетической эффективности...» обязательным требованиям в области энергосбережения и повышения энергетической эффективности.
