| Номер в госреестре | 49107-12 |
| Наименование СИ | Системы информационно-измерительные учета количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС "ИЦ ЭТА" |
| Изготовитель | ООО "ИЦ "Энерготехаудит", г.Набережные Челны |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Системы информационно-измерительные учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА» предназначены для измерений количества теплоты (тепловой энергии), объёма, массы, температуры теплоносителя в системах теплоснабжения, объёма, массы и температуры воды и пара в сетях горячего и холодного водоснабжения, активной электрической энергии в сетях переменного тока, а также автоматизированного сбора, обработки, хранения и отображения измерительной информации.
Принцип работы систем информационно-измерительных учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА» основан на удалённом получении информации от измерительных и вспомогательных компонентов по каналам связи и её обработке.
Системы информационно-измерительные учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА» состоят из измерительных, связующих, вычислительных, вспомогательных и комплексных компонентов.
В состав систем информационно-измерительных учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА» входят измерительные каналы: количества теплоты, объёмного, массового расхода теплоносителя; холодной, горячей воды; газа; мощности и активной электрической энергии.
В качестве измерительных компонентов применяются средства измерений, внесённые в Г осреестр СИ.
Вычислительными компонентами являются: сервер, автоматизированные рабочие места операторов (АРМ) с установленным программным обеспечением системы информационно-измерительной учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА».
Сервер предназначен для сбора в автоматическом режиме через заданный интервал времени или по запросу оператора информации от измерительных компонентов, её обработки и хранения, непрерывного мониторинга состояния всех контролируемых объектов, считывания накопленной в измерительных компонентах информации за всё время отсутствия информационного обмена, передачи информации на автоматизированные рабочие места.
Автоматизированные рабочие места отображают архивные данные измеряемых параметров, формируют отчёты на основе архивных данных, считанных с измерительных компонентов.
Данные с измерительных компонентов при помощи технических средств приёма-передачи данных поступают на вычислительный компонент (сервер), где производится сбор и хранение результатов измерений.
В качестве связующих компонентов используются:
- GSM-каналы передачи данных;
- проводные линии связи по интерфейсам RS-232, RS-485, CAN, Ethernet и т. п. с соответствующими блоками согласования протоколов обмена;
- переходные устройства (клеммные колодки, кабельные разъемы и т.д.).
ПО вычислительных компонентов разделяется на клиентскую и серверную часть. Серверная часть ПО выполняет функции:
- непрерывного опроса оборудования объектов диспетчеризации;
- управления устройствами по средствам передачи управляющих команд;
- диагностики и определения нештатных ситуаций;
- запись событий в базу данных и архив событий.

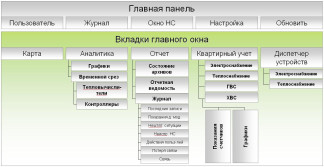

Клиентская часть ПО (графическая панель оператора АРМ) выполняет функции:
- визуализации текущих параметров, архивных таблиц, диаграмм;
- генерации отчетных ведомостей установленной формы;
- оповещения пользователей о возникновении событий;
- формирования управляющих заданий;
- аутентификации пользователей.
| Операционная система | |
| API-функции | ODBC-драйвер -*Я |
| Конфигуратор удаленных объектов диспетче- | |
| ризации | |
| Клиент удаленных подключений (Engine) ^ | т База данных MySQL |
| PHP-сервер |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Конфигуратор системы | Config.exe | 1.03 | 22AD30FF | CRC32 |
| Сервер опроса | Engine.exe | 1.03 | 9E704384 | CRC32 |
| Г рафическая панель оператора | Main c.exe | 1.03 | 41F48165 | CRC32 |
| Библиотека функций синхронизации времени | SNTPlib.dll | 1.03 | DB505E33 | CRC32 |
| Библиотека исполнительных функций | Msvcr100.dll | 1.03 | CC32B21A | CRC32 |
Программа обработки результатов измерений вычислительных компонентов не вносит дополнительной погрешности.
Протоколы передачи цифровых данных от измерительных компонентов к вычислительным компонентам предусматривают проверку целостности переданных пакетов.
Связующие компоненты передачи цифровых данных от измерительных компонентов не вносят дополнительной погрешности.
Погрешность измерительного канала равна погрешности используемого измерительного компонента.
Таблица 2 - Метрологические и технические характеристики измерительных компонентов
| Наименование параметра | Значение | ||
| Диапазон измерений объёмного расхода теплоносителя, горячей и холодной воды, м3/ч | от 0,015 до 4000 | ||
| Пределы допускаемой относительной погрешности измерений объёма (массы) теплоносителя в диапазоне расходов Qt < Q < Qmax , % | ±2 | ||
| Пределы допускаемой относительной погрешности измерений объёма (массы) теплоносителя в диапазоне расходов Qmin < Q < Qt , % | ±5 | ||
| Пределы допускаемой относительной погрешности измерений количества теплоты в зависимости от класса применяемого теплосчётчика, % | класса ± | В по ГОСТ Р 51649 ( Dt G Л 3 + 4^ + 0,02^- 1 Dt ' G 0 | -2000 |
| класса ± | С по ГОСТ Р 51649 ( Dt G Л 2 + 4^ + 0,01^- 1 * ' G 0 | -2000 | |
| Пределы допускаемой абсолютной погрешности при измерении температуры теплоносителя, в зависимости от класса применяемого термометра сопротивления, °С | класса В по ГОСТ Р 8.625-2006 ±(0,3+0,005 |t|) |
| класса С по ГОСТ Р 8.625-2006 ±(0,6+0,01 |t|) | |
| Диапазон измерений температуры теплоносителя, °С | от 3 до 180 |
| Диапазон измерений давления, МПа | от 0,1 до 2,5 |
| Пределы допускаемой относительной погрешности измерений давления, % | ±2 |
| Диапазон измерений объёмных расходов газа, м3/ч | от 0,04 до 16 |
| Пределы допускаемой относительной погрешности измерений объёма газа в диапазоне расходов Qt < Q < Qmax , % | ±1,5 |
| Пределы допускаемой относительной погрешности измерений объёма газа в диапазоне расходов Qmin < Q < Qt , % | ±3 |
| Класс точности счётчика активной энергии | по ГОСТ Р 52322-2005 1; 2 (см. табл. 3) |
| Пределы допускаемой относительной погрешности внутренних часов вычислительного компонента системы (сервера сбора данных), % | ±0,03 |
| Количество каналов, подключённых к одному серверу, шт. | до 262144 |
| Средняя наработка на отказ отдельного канала, ч, не менее | 18000 |
| Условия эксплуатации вычислительных и измерительных компонентов: - температура окружающей среды, °С; - относительная влажность, %; - атмосферное давление, кПа | от 5 до 55 до 95 от 84 до 106 |
| Примечания: 1. Qmm, Qt, Qmax - минимальное, переходное, максимальное значение расхода для счётчика воды (газа), м3/ч; 2. G, Gb - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч; 3. At - значение разности температур в подающем и обратном трубопроводах теплообменного контура, °С; 4. А^ - минимальное измеряемое значение разности температур между подающим и обратным трубопроводами, °С. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности счётчиков активной энергии по ГОСТ Р 52322-2005 для соответствующих классов точности, в процентах
| Значение тока для счётчиков с непосредственным включением | Коэффициент мощности | Класс точности | |
| 1 | 2 | ||
| 0,05/б < I < 0,10/б | 1,0 | ±1,5 | ±2,5 |
| 0,10/б < I < 1макс | ±1,0 | ±2,0 | |
| 0,101б < I < 0,201б | 0,50 (при индуктивной нагрузке) | ±1,5 | ±2,5 |
| 0,80 (при емкостной нагрузке) | - | ||
| 0,201б < I < 1макс | 0,50 (при индуктивной нагрузке) | ±1,0 | ±2,0 |
| 0,80 (при емкостной нагрузке) | - | ||
| Примечания: 1. !б - базовый ток, А; 2. !макс - максимальный ток, А. | |||
наносят на шильдик корпуса вычислительного компонента и титульный лист руководства по эксплуатации типографским способом.
Таблица 4- Измерительные каналы и входящие в них измерительные компоненты
| № п/п | Измерительный канал | Наименование измерительного компонента | Номер по Госреестру СИ |
| 1 | Объёма, массы, объёмного (массового) расхода, количества теплоты, температуры | Теплосчётчики КМ-5 | 18361-10 |
| 2 | Теплосчётчики КСТ-22 | 25335-08 | |
| 3 | Теплосчётчики ТЭМ-106 | 26326-06 | |
| 4 | Теплосчётчики ВИС.Т | 20064-10 | |
| 5 | Теплосчётчики ТСК7 | 23194-07 | |
| 6 | Теплосчётчики ИРВИКОН ТС-200 | 23452-07 | |
| 7 | Теплосчётчики ЛОГИКА 9961 | 32074-06 | |
| 8 | Теплосчётчики-регистраторы «ВЗЛЕТ ТСР-М» | 27011-09 | |
| 9 | Теплосчётчики ТЭМ-05М | 16533-06 | |
| 10 | Активной электрической энергии | Счётчики электрической энергии однофазные электронные СЭТ1 | 13677-09 |
| 11 | Счётчики ватт-часов активной энергии переменного тока статические «МЕРКУРИЙ 200» | 24410-07 | |
| 12 | Счётчики электрической энергии трехфазные статические «МЕРКУРИЙ 230» | 23345-07 | |
| 13 | Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 201» | 24411-07 | |
| 14 | Счётчики электрической энергии СЭА11 | 22986-08 | |
| 15 | Счётчики статические активной энергии Гранит-1 | 27431-06 | |
| 16 | Счётчики электрической энергии однофазные электронные СЭТ1 | 13677-09 | |
| 17 | Счётчики электрической энергии Г АММА 1 | 32679-06 | |
| 18 | Счётчики электрической энергии трехфазные электронные СЭТ3 | 14206-07 | |
| 19 | Счётчики трехфазные статические СТЭ561 | 27328-09 | |
| 20 | Счётчики ватт-часов активной энергии переменного тока электронные «Меркурий 202» | 26593-07 | |
| 21 | Счётчики электрической энергии трехфазные СЭТ4 | 33787-07 | |
| 22 | Счётчики электрической энергии СЭА3 | 18264-08 | |
| 23 | Счётчики электрической энергии ЦЭ6803В | 12673-06 | |
| 24 | Счётчик электрической энергии ЦЭ6822 | 16811-07 | |
| 25 | Счётчики электрической энергии трехфазные Альфа А1700 | 25416-08 | |
| 26 | Объёма воды | Счётчики-расходомеры электромагнитные РМ-5 | 20699-06 |
| 27 | Счётчики холодной и горячей воды СХ (СХи) - Алексеевский", СГ (СГи) "Алексеевский" | 17844-07 | |
| 28 | Счётчики холодной и горячей воды ETK/ETW Водоучёт | 19727-08 | |
| 29 | Счётчики горячей воды ВСГ, ВСГд | 23648-07 | |
| 30 | Счётчики холодной воды ВСХ, ВСХд | 23649-07 | |
| 31 | Счётчики холодной и горячей воды одноструйные Minomess (ETK, ETW, FAZ ETKi, FAZ ETWi, MB3, MC); Minomess M (VR-K, VR-W) | 32919-06 | |
| 32 | Объёма воды | Счётчики холодной и горячей воды крыльчатые СКБ | 26343-08 |
| 33 | Счётчики холодной и горячей воды «БЕРЕГУН» | 33541-06 | |
| 34 | Объёма газа | Счётчики газа ультразвуковые УБСГ 001 | 19678-05 |
| 35 | Комплексный компонент | Счётчики импульсов-регистраторы ПУЛЬСАР | 25951-10 |
| 36 | Системы измерительные INDIV AMR | 46108-10 |
Связующие компоненты:
1) проводной вариант (RS-232):
- Moxa NPORT5110;
- ADSL-модем D-Link DSL-2500U;
2) проводной вариант (RS-485):
- Moxa NPORT5150A;
- ADSL-модем D-Link DSL-2500U;
- дискретный модуль ввода/вывода I-7050D;
- дискретный модуль ввода I-7042D;
- дискретный модуль вывода I-7041D;
- преобразователь интерфейса I-7520R;
- повторитель интерфейсов I-7513;
3) беспроводной вариант (Wi-Fi):
- маршрутизатор D-Link DIR-300/NRU;
- Moxa NPORT5150A;
- Moxa NPORT5110;
4) беспроводной вариант (GSM/GPRS/3G):
- модем Moxa OnCell G3130.
5) коммутационный контроллер I-7188.
Минимальные требования к компьютерам (серверу и АРМ):
- процессор - Intel Pentium IV;
- частота процессора и шины данных FSB не менее 800 МГц;
- оперативная память DDR2 не менее 512 Мб;
- свободное пространство на диске не менее 20 Гб;
- наличие не менее одного последовательного порта RS-232 или RS-485;
- наличие сетевого интерфейса стандарта IEEE.802, подключенного к общественной сети INTERNET.
Таблица 5
| Наименование | Количество |
| Сервер и АРМ с установленным программным обеспечением системы информационно-измерительной учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА» | По проекту |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
Метод измерений приведен в руководстве по эксплуатации систем информационноизмерительных учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА».
осуществляется по документу: МП 49107-12 «Системы информационно-измерительные учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА». Методика поверки», утверждённому ГЦИ СИ ФГУ «Ростест-Москва» 04 апреля 2011 года.
При поверке применяются следующие средства измерений:
- секундомер, ПГ ±0,01 %;
- средства измерений, указанные в нормативной документации по поверке на соответствующие измерительные компоненты.
Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА»
ТУ 4012-001-56354684-2011 «Системы информационно-измерительные учёта количества энергоресурсов, оперативного контроля и анализа инженерных систем объектов ИИС «ИЦ ЭТА».
ИИС «ИЦ ЭТА» применяют вне сферы государственного регулирования обеспечения единства измерений.
