| Номер в госреестре | 49014-12 |
| Наименование СИ | Система измерительная узла учета массы молока |
| Обозначение типа СИ | СИ УМ-01 |
| Изготовитель | ООО "Седа", дер.Горшково |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительная узла учета массы молока СИ УМ-01 (далее - система) предназначена для измерений массы молока.
Принцип действия системы заключается в измерении массы молока четырьмя весоизмерительными комплексами, объединенными между собой соединительными трубами с запорными вентилями.
Состав весоизмерительных комплексов представлен в таблице 1.
Таблица 1
| Наименование | Заводской номер |
| Весоизмерительный комплекс №1 | |
| Преобразователь весоизмерительный ТВ-003/05Н (Государственный реестр средств измерений № 37794-08) | 32210 |
| Датчики тензорезисторные весоизмерительные М50-С1 (Г осударственный реестр средств измерений № 36963-08) | 182060, 182028, 182045, 182050 |
| Устройство грузоприемное (емкость) | б/н |
| Преобразователь весоизмерительный ТВ-014 (Государственный реестр средств измерений № 37794-08) | 5403 |
| Весоизмерительный комплекс №2 | |
| Преобразователь весоизмерительный ТВ-003/05Н (Государственный реестр средств измерений № 37794-08) | 32222 |
| Датчики тензорезисторные весоизмерительные М50-С1 (Г осударственный реестр средств измерений № 36963-08) | 182025, 182040, 182058, 184643 |
| Устройство грузоприемное (емкость) | б/н |
| Преобразователь весоизмерительный ТВ-014 (Государственный реестр средств измерений № 37794-08) | 5246 |
| Весоизмерительный комплекс №3 | |
| Преобразователь весоизмерительный ТВ-003/05Н (Государственный реестр средств измерений № 37794-08) | 32209 |
| Датчики тензорезисторные весоизмерительные М50-С1 (Г осударственный реестр средств измерений № 36963-08) | 182042, 182051, 182056, 189579; |
| Устройство грузоприемное (емкость) | б/н |
| Преобразователь весоизмерительный ТВ-014 (Государственный реестр средств измерений № 37794-08) | 5290 |
| Весоизмерительный комплекс №4 | |
| Преобразователь весоизмерительный ТВ-003/05Н (Государственный реестр средств измерений № 37794-08) | 32211 |
| Датчики тензорезисторные весоизмерительные М50-С1 (Г осударственный реестр средств измерений № 36963-08) | 189542, 189551, 189541, 182017 |
| Устройство грузоприемное (емкость) | б/н |
Грузоприемные устройства установлены на датчиках тензорезисторных весоизмерительных М50-С1 (далее - датчики).
Датчики подключены общим кабелем к соответствующим разъемам преобразователей весоизмерительных ТВ-003/05Н (далее - преобразователи).
Результаты измерений отображаются на показывающих устройствах преобразователей и дублируются на трех выносных показывающих устройствах преобразователей весоизмерительных ТВ-014 (далее - выносные показывающие устройства). Выносные показывающие устройства подключены к соответствующим разъемам преобразователей с помощью кабелей внешнего последовательного интерфейса RS 485.
Преобразователи имеют встроенное программное обеспечение, выполняющее следующие основные функции: полуавтоматическая установка нуля, компенсация и выборка массы тары, предварительное задание массы тары. Номер версии программного обеспечения выводится на показывающие устройства преобразователей после каждого их включения. Защита результатов измерений от преднамеренных и непреднамеренных изменений обеспечивается с помощью опломбирования корпуса преобразователя и электронного клейма (число из пяти цифр, изменяющееся после каждой настройки преобразователя и установки параметров вручную).
Имеется возможность подключения персонального компьютера к преобразователю с помощью кабеля интерфейса RS 485.

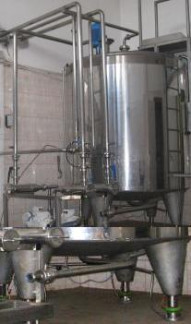

Общий вид элементов Системы
Выносные показывающие устройства преобразователей весоизмерительных ТВ-014 Схема пломбировки от несанкционированного доступа
Место нанесения поверительного клейма
Метрологические и технические характеристики Системы приведены в таблице 2.
Таблица 2
| № п/п | Наименование характеристики | Значение |
| 1 | Максимальная измеряемая масса, кг | 5000 |
| 2 | Минимальная измеряемая масса, кг | 100 |
| 3 | Дискретность отсчета, кг | 1 |
| 4 | Количество датчиков, установленных под опоры каждой емкости, шт. | 4 |
| 5 | Пределы допускаемой погрешности весоизмерительного комплекса при определении массы нетто, в диапазоне взвешивания от 100 кг до 5000 кг, кг | ±5 |
| 6 | Диапазон компенсации массы тары весоизмерительного комплекса, кг | от 0 до 2500 |
| 7 | Диапазон выборки массы тары весоизмерительного комплекса, кг | от 0 до 5000 |
| 8 | Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, не более, В • А | 230 + 25 50 ± 1 10 |
| 9 | Диапазон рабочих температур, °С | от 10 до 40 |
| 10 | Относительная влажность при t = 35 °С, не более, % | 95 |
| 11 | Вероятность безотказной работы за 2000 часов | 0,92 |
| 12 | Полный средний срок службы, лет | 8 |
Идентификационные данные программного обеспечения преобразователей представлены в таблице 3.
Таблица 3
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (не сбрасываемый счетчик калибровки) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| - | - | С.4.007 | - | - |
Функциональные возможности ПО соответствуют требованиям нормативной и технической документации.
В соответствии с пунктом 2.6 МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» уровень защиты ПО от непреднамеренных и преднамеренных изменений - «А».
наносится типографским способом на титульный лист Руководства по эксплуатации.
- Весоизмерительный комплекс - 4 шт.
- Соединительные трубы с пневматическими клапанами - 1 комплект.
- Руководство по эксплуатации - 1 экз.
- Методика поверки МП РТ 1547-2011 - 1 экз.
\
осуществляется по документу МП РТ 1547-2011 «Система измерительная узла учета массы молока СИ УМ-01. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» в марте 2011 г.
Основное поверочное оборудование:
- весы с максимальной нагрузкой Max = 600 кг, действительной ценой деления (шкалы) d = 0,2 кг и пределами допускаемой погрешности при нагрузках:
- от 4 кг до 100 кг ±0,2 кг;
- св. 100 кг до 400 кг ±0,4 кг;
- св. 400 кг ±0,6 кг.
Методика выполнения измерений изложена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системе измерительной узла учета массы молока СИ УМ-01
Руководство по эксплуатации, Паспорт, Формуляр.
- применяется при осуществлении торговли и товарообменных операций.
