| Номер в госреестре | 48971-12 |
| Наименование СИ | Измерители потенциалов электрометрические |
| Обозначение типа СИ | Диабаз |
| Изготовитель | ЗАО "КАТОДЪ", пос.Развилка |
| Год регистрации | 2012 |
| Срок свидетельства | 08.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители потенциалов электрометрические «Диабаз» (далее - измерители, приборы) предназначены для измерения потенциалов противокоррозионной защиты подземных трубопроводов «сооружение-земля» методом выносного электрода и методом измерений при кратковременном прерывании тока катодной защиты.
Измеритель выполнен в виде компактного моноблока из ударопрочного пластика с крепежом ремней для нагрудной переноски. На лицевой панели расположен графический ЖКИ 128х64 точки и клавиатура (12 клавиш) с цифровыми и символьными обозначениями. Задняя панель - коммутационная, для подключения измерительных электродов и выносной антенны GPS. Отличительные особенности: малый вес, низкое энергопотребление, простота интерфейса, сервисные решения, наличие канала низкочастотного осциллографа, встроенная GPS-система.
Наличие микроконтроллерного управления и встроенной памяти позволяет использовать прибор при обследованиях с большими объемами производимых измерений.
Измеритель представляет собой прибор, который имеет многофункциональный цифровой индикатор и реализует интерактивную систему выбора режима работы.
Как цифровой вольтметр прибор измеряет напряжения постоянного и переменного тока. Прибор производит измерения стационарного потенциала, защитного потенциала и при работе с прерывателем — поляризационного потенциала.
Прибор определяет экстремальные и средние значения потенциала, выделяет постоянную и переменную составляющие сигнала.
Обеспечивает режим автотестирования, математическую обработку результатов на месте измерения, хранение в памяти результатов измерения, вывод информации на ПК, может управляться от ПК.
Прибор производит трехканальные измерения потенциалов «сооружение-земля» при диагностических обследованиях противокоррозионной защиты подземных трубопроводов методами: выносного электрода и интенсивных измерений с кратковременным отключением средств катодной защиты.
Функции прибора:
- обнаружение сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других подземных коммуникаций;
- документирование данных на энергонезависимом носителе и привязки пунктов измерений средствами спутниковой навигации GPS;
- регистрация формы сигнала «сооружение-земля» для диагностики технического состояния средств противокоррозионной защиты.
Прибор может работать в трех режимах: Р1 - выносной электрод; Р2 - интенсивные измерения; Р3 - осциллограф. Прибор поддерживает следующие методы измерений: М1 - одноэлектродный; М2 - трехэлектродный

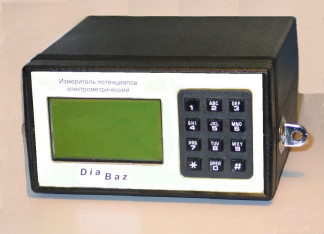

Внешний вид прибора
Состав программного обеспечения (ПО) верхнего уровня: стандартное ПО (операционная система семейства Windows, программа «Проводник»); нижнего уровня: встроенное ПО. Идентификационные данные прикладного ПО нижнего уровня:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение | Диабаз | Диабаз 2009 | FDE8A119 | CRC32 |
Функции встроенного программного обеспечения заключаются в сборе, обработке, регистрации и представлении оператору на дисплее информации о проводимых измерениях. Изменение ПО в процессе эксплуатации системы пользователем не предусмотрено.
Защита программного обеспечения от преднамеренных или непреднамеренных изменений обеспечивается аппаратными и программными средствами: удалением перемычки микроконтроллера, которое делает перепрограммирование невозможным, и паролированием области памяти микроконтроллера.
Уровень защиты программного обеспечения от изменений - С.
| Наименование | Значение |
| Количество каналов измерения напряжения постоянного тока | 3 |
| Количество открытых каналов измерения напряжения постоянного тока, функция осциллографа | 1 |
| Диапазоны измерения напряжения постоянного тока в 1 -ом и 4ом каналах (клеммы U1 и U4 прибора), В | от - 24 до + 24 от - 2,4 до + 2,4 |
| Диапазон измерения напряжения постоянного тока во 2-ом и 3ем каналах (клеммы U2 и U2 прибора), В | ± 2,4 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ± ( 0,01 * U + 0,002 * D ), где U - значение измеряемого напряжения, В; D - значение верхней границы диапазона измерения, В; |
| Входное сопротивление, по измерительным входам, не менее, МОм | 10 |
| Объем энергонезависимой памяти, не менее, МБ | 64 |
| Протокол связи с ПК | USB |
| Встроенная навигационная система | GPS |
| Время непрерывной работы без подзарядки встроенных аккумуляторов, не менее, ч | 15 |
| Рабочий диапазон температур, оС | от минус 5 до плюс 60 |
| Максимальное значение относительной влажности воздуха в рабочих условиях, при 25 °С, % | 90 |
| Атмосферное давление, кПа | от 70 до 106,7 |
| Г абаритные размеры измерительного блока, не более, мм | 180x160x85 |
| Г абаритные размеры приемного электрода, не более, мм | 1300x20 |
| Масса измерителя без упаковочного ящика, не более, кг | 0,8 |
| Напряжение питания (внутренний аккумулятор), В | 7,5 |
| Потребление тока, не более, мА | 80 |
| Средняя наработка на отказ, не менее, ч | 5000 |
| Г амма-процентный ресурс, не менее, ч | 20000 |
| Среднее время восстановления, не более, ч | 2 |
Знак утверждения типа наносится на лицевую панель прибора методом принтерной печати и на титульные листы эксплуатационной документации в правом верхнем углу.
| Наименование | Количество | Примечания |
| Измеритель | 1 | |
| Электрод неполяризующийся | 4 | Поставляется по согласованию с заказчиком |
| Ремень штатный | 1 | |
| Катушка с проводом (500 м) | 1 | Поставляется по согласованию с заказчиком |
| Устройство зарядное сетевое | 1 | Поставляется по согласованию с заказчиком |
| Руководство по эксплуатации | 1 | 4276-011-48814120-2011РЭ |
| Ящик транспортировочный | 1 |
осуществляется в соответствии с приложением к Руководству по эксплуатации 4276-011-48814120-2011РЭ1 «Измерители потенциалов электрометрические «Диабаз». Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» в сентябре 2011 г.
Основные средства поверки:
1 Источник питания Б 5-71 ЕЭ3.233.316 ТУ, диапазоны установки значений выходного стабилизированного: напряжения 0-30 В; тока 0-10 А, абсолютная погрешность ± 200 мВ, ± 40 мА.
2 Мультиметр цифровой APPA-305, измерение напряжения постоянного тока от 1 мкВ до 1000 В, относительная погрешность ± 0,06 %.
Методы измерений содержатся в Руководстве по эксплуатации 4276-011-48814120-
2011РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям потенциалов электрометрическим «ДИАБАЗ»
ТУ 4276-011-48814120-2011 Измеритель потенциалов электрометрический «ДИАБАЗ». Технические условия
Измерители могут применяться при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
