| Номер в госреестре | 48965-12 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | CFA-3000 |
| Изготовитель | "Emerson Process Management / Rosemount Analytical Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 02.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы CFA-3000 моделей CFA-3011, CFA-3018, CFA-3030, CFA-3047 и 185 моделей 185-А022, 185-А015, 185-А001, 185-А002 предназначены для измерений содержания гидразина, силикатов, натрия, фосфатов в бойлерной и деминерализованной воде и водяном конденсате.
Принцип действия анализаторов CFA-3000 моделей CFA-3011, CFA-3018, CFA-3030, CFA-3047 и 185 моделей 185-А022, 185-А015, 185-А001, 185-А002 (далее анализаторов) основан на колориметрическом детектировании анализируемой пробы, предварительно смешанной с буферными растворами или с реактивами для получения цветной реакции для гидразина, фосфатов, силикатов и потенциометрическом измерении содержания ионов натрия.

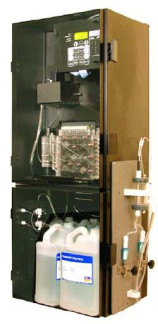

Анализаторы CFA-3000 и 185 состоят из четырёх секций, расположенных в аналитическом блоке и блоке реагентов.
Аналитический блок содержит: аналитическую секцию с клапанным насосом для дозирования анализируемой пробы, градуировочные растворы и реагенты, детекторы, камеру с аналитическим детектором, и электронно-вычислительную секцию.
Блок реагентов содержит: секцию пробоотбора, секцию емкостей с градуировочными растворами и реагентами.
В качестве детекторов используют фотометрические детекторы и ион-селективный электрод.
Аналитический блок снабжен нагревателем для поддержания постоянной температуры.
Прибор управляется с помощью встроенного микропроцессора, с помощью которого задаются и контролируются режимные параметры, выполняются функции самодиагностики, автоматической установки градуировки нуля каждые 8 или 12 часов, автоматической градуировки анализатора каждые 48 часов.
Анализаторы имеют жидкокристаллический дисплей (4 знака с плавающей десятичной точкой), 16-клавишную клавиатуру, 4 светодиода служащие для индикации утечек, калибровки, выхода из строя лампы и времени в часах, прошедшего с последнего ежемесячного технического обслуживания.
На дисплее, расположенном на передней панели, отображаются результаты измерений в единицах массовой концентрации.
Анализаторы комплектуют устройствами отбора проб (до 6 проб, анализируемых последовательно).
Анализаторы снабжены последовательными интерфейсами для подключения регистратора, принтера, внешнего компьютера.
Анализаторы моделей CFA-3011, 185-А022 предназначены для измерений массовой концентрации натрия, CFA-3018, 185-А015 - для измерений массовой концентрации гидразина, CFA-3030, 185-А001 - для измерений массовой концентрации силикатов (в пересчете на диоксид кремния), CFA-3047, 185-А002 - для измерений массовой концентрации фосфатов (в пересчете на РО4).
Модели 185-А022, 185-А015,185-А001, 185-А002 созданы на более современной элементной базе и отличаются от моделей CFA-3011, CFA-3018, CFA-3030, CFA-3047 CFA-3000 меньшей массой.
Функции энергонезависимого программного обеспечения (ПО) анализаторов включают в себя управление программой измерения содержания анализируемых веществ, работой клапанов, работой дозаторов реагентов. Пломбирование для защиты от несанкционированного доступа в ПО не предусмотрено, поскольку изменение ПО возможно только в заводских условиях.
Идентификационные данные программного обеспечения анализаторов CFA-3000, 185_
| Наименование (назначение) программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| A001 | Chempure | 01 и выше | A0101, B0101, C0101 | byte sum (x8) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 - А:
- не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений;
-изменение метрологически значимой части ПО СИ и измеренных данных возможно только в заводских условиях, используется защищенный файл, в него не могут быть внесены изменения;
-непреднамеренные и преднамеренные изменения системой не принимаются.
- доступ ограничен паролем.
Вывести на экран идентификационные данные программного обеспечения пользователь не имеет возможности.
Пределы приведенной погрешности измерений массовой концентрации анализируемых компонентов приведены в таблице 1.
Таблица 1
| № | Определяемый компонент (модель анализатора) | Диапазон измерений массовой концентрации, мг/дм3 | Пределы приведенной погрешности, % |
| 1 | Гидразин (CFA-3018, 185- | 0 - 100-10'3 | ± 6 |
| А015) | 0 - 200-10-3 | ± 6 | |
| 2 | Диоксид кремния (CFA-3030, | 0 - 50-10-3 | ± 6 |
| 185-А001) | 0 - 100-10-3 | ± 6 | |
| 0 - 250-10'3 | ± 6 | ||
| 0 - 50040-3 | ± 6 | ||
| 0 - 1,0 | ± 5 | ||
| 0 - 2,0 | ± 5 | ||
| 0 - 2,5 | ± 5 | ||
| 0 - 5,0 | ± 5 | ||
| 0 - 10 | ± 5 | ||
| 0 - 50 | ± 5 | ||
| 3 | Натрий (CFA-3011, 185-А022) | 0 - 100-10-3 | ± 6 |
| 4 | Фосфаты (CFA-3047, 185- | 0 - 5 | ± 5 |
| А002) | 0 - 10 | ± 7 | |
| 0 - 20 | ± 5 | ||
| 0 - 25 | ± 7 | ||
| 0 - 50 | ± 7 |
Технические характеристики анализаторов моделей CFA-3000, 185:
| Габаритные размеры, мм, не более: - аналитический блок | 654 х 457 х 406 |
| - блок реагентов | 464 х 457 х 406 |
| Масса анализатора (без реагентов и калибровочных растворов), кг, не более - CFA-3000 | 55 |
| - 185 | 53 |
| Напряжение питания, В | 220+33 |
| Частота, Гц | 50 ± 1 |
Условия эксплуатации анализаторов моделей CFA-3000, 185:
| Диапазон атмосферного давления, кПа | 80 - 120 |
| Диапазон температур окружающего воздуха, 0С | 0 •I- 4 |
| Диапазон относительной влажности воздуха (без конденсации), % | 5 - 95 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится на заднюю панель анализатора методом наклейки и на титульный лист руководства по эксплуатации анализатора методом компьютерной графики.
| № | Наименование | |
| 1 | аналитический блок на (1 | — 6) потоков пробы; |
| 2 | блок реагентов; | |
| 3 | устройство взятия пробы для анализатора (1 — 6) потоков пробы; | |
| 4 | насос; | |
| № | Наименование | |
| 5 | фотометрический детектор или ион-селективный электрод; | |
| 6 | набор реагентов; | |
| 7 | инструкция по эксплуатации; | |
| 8 | методика поверки | |
осуществляется по документу МП 48965-12 «Инструкция. Анализаторы CFA-3000 моделей CFA-3011, CFA-3018, CFA-3030, CFA-3047 и 185 моделей 185-А022, 185-А015, 185-А001, 185-А002. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г. Основные средства поверки:
- ГСО РМ 2298-89П состава раствора кремния;
- ГСО 8064-94 состава ионов натрия;
- ГСО 7018-93 состава водного раствора фосфат-ионов;
- гидразин сернокислый марки "ч.д.а." по ГОСТ 5841-74;
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам CFA-3000 моделей CFA-3011, CFA-3018, CFA-3030, CFA-3047 и 185 моделей 185-А022, 185-А015, 185-А001, 185-А002
Техническая документация фирмы «Emerson Process Management/Rosemount Analytical Inc.», США.
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
