Устройства нормирования сигнала УНС-4ИА, 48933-12

Назначение

Устройства нормирования сигнала УНС-4ИА (далее «УНС-4ИА») предназначены для измерения постоянных и переменных силы тока и напряжения, измерения частот несущей и модуляции фазоманипулированных сигналов и измерения фазы сигнала относительно опорного напряжения.

Описание

Принцип действия УНС-4ИА основан на аналого-цифровом преобразовании входного сигнала постоянного напряжения и постоянного тока и его дальнейшей цифровой обработке.

Управление УНС-4ИА производится с помощью поставляемого в комплекте программного обеспечения (ПО) по интерфейсу RS-485.

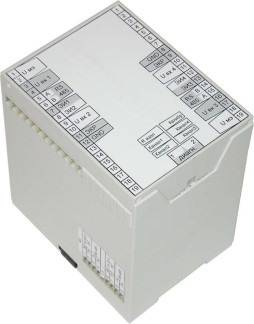

УНС-4ИА представляет собой модуль промышленной автоматики в пластмассовом корпусе, содержащем:

-    четыре изолированных канала для измерения напряжения (по одному входу напряжения и по одному входу тока на каждый канал);

-    один вход опорного напряжения для измерения фазы входного сигнала относительно опорного напряжения.

УНС-4ИА обеспечивает передачу на ПК измеренных параметров по интерфейсу RS-485. Настройка скорости передачи информации осуществляется с помощью соответствующих перемычек в конструкции модуля.

УНС-4ИА поставляется в виде модулей с двумя различными видами программного обеспечения:

-    УНС-4ИА-ФРЦ для измерения параметров фазочувствительных рельсовых цепей

-    УНС-4ИА-ТРЦ3 для измерения параметров тональных рельсовых цепей

Программное обеспечение

Под управлением программы микроконтроллера осуществляются измерения, вычисления и передача их результатов внешним устройствам.

Программа микроконтроллера записывается в память устройства на предприятии изготовителе УНС-4ИА по отдельному интерфейсу, конструктивно недоступному потребителю в процессе эксплуатации. При включении УНС-4ИА осуществляется автоматическая проверка целостности программы по контрольной сумме. Идентификация рабочей программы микроконтроллера выполняется также по контрольной сумме.

Идентификационные характеристики программного обеспечения указанны в таблице 1.

Уровень защиты рабочей программы от преднамеренных и непреднамеренных изменений согласно рекомендации МИ 3286-2010 соответствует уровню «А».

Погрешность программного обеспечения входит в погрешность измерений УНС-4ИА.

Конфигурирование и контроль работоспособности УНС-4ИА-ФРЦ и УНС-4ИА-ТРЦ3 осуществляется с использованием программы «FRC.com» и «TRC3.com» для ПЭВМ соответственно. Эта программа является вспомогательной.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

Условия применения

- температура окружающего воздуха, °С Габаритные размеры, высотахширинахглубина, не более, мм Масса модуля, не более, кг

от 1 до 40. 100x75x110.

0,4.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации в верхнем левом углу методом печати. Знак утверждения типа на модули наносят на боковую панель методом наклейки.

Комплектность

Поверка

осуществляется по документу МП 48933-12 «Устройство нормирования сигнала УНС-4ИА. Методика поверки», утвержденной ГЦИ СИ ФБУ «УРАЛТЕСТ» 05 сентября 2011 г.

Основное поверочное оборудование:

1.Калибратор    универсальный Н4-11 (напряжение постоянного тока: 0,1 мВ до 600 В; ПГ ± 0,1 %, напряжение переменного тока: 0,1 мВ до 600 В; ПГ ± 0,3 %, постоянный ток: до 50 А; ПГ ± 0,25 %)

2.    Измеритель разности фаз ИРФ-1/1 (диапазон частот 20 - 5600 Гц, Изменение фазового сдвига 0 - 360°, диапазон входных напряжений: 0.1-250 В, пределы допускаемой основной погрешности измерения разности фаз при входном напряжении 0,1-250 В: ± 1° (20-5600 Гц).

Нормативные и технические документы, устанавливающие требования к устройствам нормирования сигнала УНС-4ИА

1.    АТСГ.426444.002 ТУ «Устройство нормирования сигнала УНС-4ИА. Технические условия».

2.    ГОСТ 8.022-91 ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 ...30А

3.    ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

4.    ГОСТ 8.648-08 ГСИ. Государственная поверочная схема для средств измерений переменно-

2    9

го электрического напряжения до 1000 В в диапазоне частот 1 10 .210 Гц

5.    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

6.    МИ 1949-88 ГСИ. Государственная поверочная схема для средств измерений угла фазового

2    7

сдвига между двумя электрическими напряжениями в диапазоне частот 110 .210 Гц

Рекомендации к применению

Рекомендации по применению в сфере государственного регулирования обеспечения единства измерений отсутствуют.
