Системы измерений длительности соединений СИДС SNT, 48897-12

Назначение

Системы измерений длительности соединений СИДС SNT, далее - СИДС, предназначены для измерений длительности и учета параметров телефонных соединений с целью получения исходных данных для расчета их стоимости, при предоставлении услуг связи.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями семейства анализаторов телекоммуникационных протоколов: SNT-7531, SNTlite, SNTsmart, версия ПО 2.4, производства ООО «НТЦ СевенТест», г. Санкт-Петербург, далее оборудование.

Оборудование применяется на сети общего пользования для анализа и обработки телекоммуникационных протоколов взаимодействия путем мониторинга и имитации оконечного оборудования связи, а также осуществляет измерение длительности соединений и сбор записей о вызовах (CDR/TDR).

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

Конструктивно оборудование состоит из персонального компьютера и интерфейсного модуля, который одновременно является аппаратным ключом для программного обеспечения.

Для визуального контроля несанкционированного вмешательства на винты крепления переносного компьютера и интерфейсный модуль установлены фирменные защитные наклейки из ламинированной самоклеющейся пленки, устойчивые к температурному, абразивному и химическому воздействиям. Пленка не допускает повторного наклеивания.

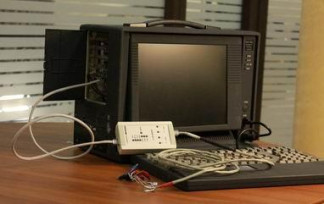

На рис. 1 изображен внешний вид оборудования SNT-7531, на рис. 2 - вид защитной наклейки на корпусе компьютера, при попытке её снятия.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия ПО 2.4, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    Методика поверки на СИДС;

■    СИДС, в составе оборудования SNT.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС SNT Методика поверки 5295-004-80576292-2011 МП», утвержденному ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в ноябре 2011 г.

Основное средство поверки:

■    формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации оборудования SNT

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС SNT

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

■    Технические условия ТУ6680-306-04604025-2011.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
