| Номер в госреестре | 46629-22 |
| Наименование СИ | Измерители частоты промышленной сети |
| Обозначение типа СИ | ИЧС5-14 |
| Изготовитель | Общество с ограниченной ответственностью "ПОИСК" (ООО "ПОИСК"), г. Ульяновск |
| Год регистрации | 2022 |
| Срок свидетельства | 30.11.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители частоты промышленной сети ИЧС5-14, предназначены для измерения частоты в электрических сетях с номинальной частотой 50 Гц (60 Гц). Измерители частоты промышленной сети ИЧС5-14 предназначены для применения в ИИС и диспетчерских пунктах.
Принцип действия измерителей частоты промышленной сети ИЧС5-14 основан на измерении частоты входного сигнала и отображении ее на цифровом индикаторе. Измерение частоты производится методом измерения длительности периода входного сигнала, с последующим вычислением значения частоты. Измерение производится аппаратно-программными средствами микропроцессора. Программное обеспечение микропроцессора F514_basic_v7.elf версия 1.0.07 от 12.05.2010, описание его структуры и основных функций описаны в руководстве по эксплуатации ПКДС.411142.007 РЭ п.3.3 Описание работы.
Конструктивно измерители частоты промышленной сети ИЧС5-14 выполнены в пластмассовом корпусе с пятиразрядным цифровым индикатором. Значение измеренной частоты отображается на индикаторе с высотой символа 14 мм. Измеритель частоты промышленной сети ИЧС5-14 имеет внешний интерфейс RS485/RS232, позволяющий передавать результаты измерения частоты внешнему устройству обработки данных. Внешние интерфейсы RS232 и RS485 логически взаимозаменяемы и работают одновременно. Прием данных осуществляется по схеме «ИЛИ». Не допускается одновременное подключение (использование) обоих интерфейсов.
На задней панели расположены:
- переключатель режимов;
- присоединительный клеммник.
Заводские номера, в виде цифрового обозначения, состоящего из арабских цифр наносятся методом наклейки на верхнюю панель измерителей частоты промышленной сети ИЧС5-14 и указанием наименования изготовителя.
Измерители частоты промышленной сети ИЧС5-14 имеют щитовое исполнение.
Для установки измерителей частоты промышленной сети ИЧС5-14 в щит, в комплекте прилагаются крепежные элементы.

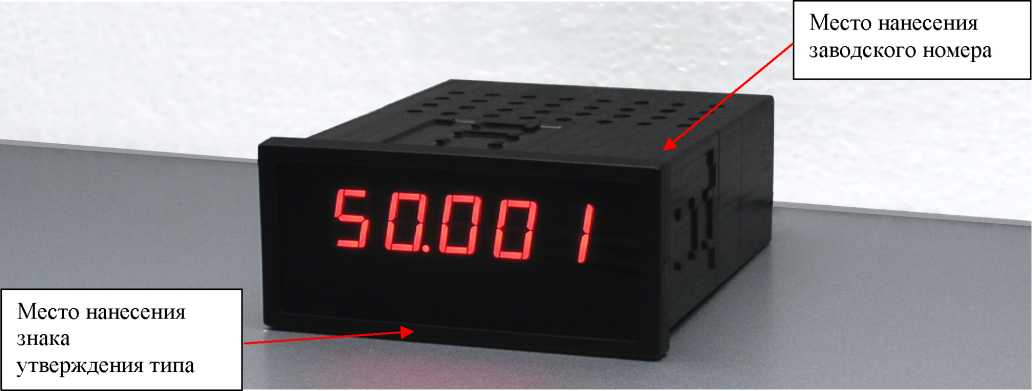

Общий вид измерителей частоты промышленной сети ИЧС5-14 представлен на рисунке 1. Нанесение знака поверки на измерители частоты промышленной сети ИЧС5-14 не предусмотрено. Пломбирование измерители частоты промышленной сети ИЧС5-14 не предусмотрено.
Рисунок 1 - Общий вид измерителей частоты промышленной сети ИЧС5-14
Программное обеспечение входит в состав измерительного компонента (микропроцессор измерителя частоты промышленной сети ИЧС5-14), метрологические характеристики которого нормированы с учетом программы, реализуемой вычислительным компонентом.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | F514 basic v7.elf |
| Номер версии (идентификационный номер) программного обеспечения | Не ниже 1.0.07 |
| Цифровой идентификатор программного обеспечения | 0xF525 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 Полином X16+X15... +X2+1 (0xA001) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения частоты, Гц | от 40 до 70 |
| Пределы допускаемой абсолютной погрешности измерений, Гц | ± 0,005 |
| Время установления рабочего режима, мин, не более | 10 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Входное сопротивление, кОм, не менее | 27 |
| Входное напряжение, В | от 35 до 240 |
| Питание прибора от сети переменного тока: -напряжение, В -частота, Г ц | от 90 до 240 от 40 до 60 |
| Нормальные условия измерений: -температура окружающей среды, °С -атмосферное давление, кПа -относительная влажность воздуха, %, не более | от +15 до +25 от 98 до 104 от 30 до 70 |
| Рабочие условия эксплуатации: -температура окружающей среды, °С -атмосферное давление, кПа -относительная влажность воздуха, %, не более | от +10 до +35 от 84 до 106,7 80 |
| Г абаритные размеры, мм (длина х высота х глубина), не более | 104х48х135 |
| Масса, кг, не более | 0,3 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 10 |
| Высота символа, мм | 14 |
| Работа прибора в системе сбора информации, интерфейс RS485 и(или) RS232 | В наличии |
Знак утверждения типа наносят методом лазерной печати, на самоклеющейся пленке, снизу в центре, которую помещают под антибликовое стекло лицевой панели измерителей частоты промышленной сети ИЧС5-14. На титульном листе руководства по эксплуатации «Измеритель частоты промышленной сети ИЧС5-14. Руководство по эксплуатации. ПКДС.411142.007 РЭ», в правом верхнем углу, на титульном листе Паспорта ПКДС.411142.007 ПС в центре типографским методом.
Таблица 4 - Комплектность средства измерений
| № | Наименование | Обозначение | Количество |
| 1 | Измеритель частоты промышленной сети ИЧС5-14 | ИЧС5-14 | 1 шт. |
| 2 | Руководство по эксплуатации | ПКДС.411142.007 РЭ | 1 шт. |
| 3 | Паспорт | ПКДС.411142.007 ПС | 1 шт. |
| 4 | Крепежный комплект | - | 1 шт. |
приведены в разделе 3.3 «Описание работы» в «Измеритель частоты промышленной сети ИЧС5-14. Руководство по эксплуатации. ПКДС.411142.007 РЭ».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Измеритель частоты промышленной сети ИЧС5-14. Технические условия.
ПКДС.411142.007 ТУ.
