| Номер в госреестре | 43250-20 |
| Наименование СИ | Анализаторы растворенного кислорода |
| Обозначение типа СИ | АРК-51 |
| Изготовитель | Закрытое акционерное общество "Научно-производственное предприятие "Автоматика" (ЗАО "НПП "Автоматика"), г. Владимир |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы растворенного кислорода АРК-51 (далее по тексту - анализаторы) предназначены для измерений концентрации растворенного кислорода (КРК) и температуры (Т) водных сред.
Анализаторы используют два типа датчиков КРК: амперометрические и оптические.
Принцип действия анализаторов с амперометрическими датчиками основан на измерении тока деполяризации, возникающего в результате диффузии молекулярного кислорода из анализируемой среды к поверхности катода через газопроницаемую мембрану, где протекает реакция его электрохимического восстановления.
Принцип действия анализаторов с оптическими датчиками основан на измерении времени гашения свечения люминофора датчика в присутствии кислорода.
Анализаторы состоят из датчика и измерительного преобразователя (ИП).
Амперометрический датчик состоит из двух (или трёх) электродов, погруженных в ячейку с электролитом, отделенную от пробы газопроницаемой мембраной. Амперометрическими датчиками являются DO6101, DOG209F (рис. 3 и 4).
Оптический датчик состоит из крышки со слоем люминофора, корпуса с синим и красным светоизлучающими диодами (СИД), приемным фотодиодом и электронным преобразователем сигнала. Измерительный преобразователь с автоматическим переключением диапазонов измерения построен на базе микроконтроллера. Оптическими датчиками являются VisiFerm DO ECS, OD8325, VisiTrace DO (рис. 5, 6, 7).
Анализаторы выпускаются в следующих модификациях
АРК-5101.Н - одноканальные, содержащие один датчик и один ИП настенного исполнения;
АРК-5102.Н, АРК-5102.Щ - двухканальные, содержащие два датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5112.Н, АРК-5112.Щ - двухканальные, содержащие 1 -2 датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5122.Н, АРК-5122.Щ - двухканальные, содержащие 1 -2 датчика и один ИП (настенного или щитового исполнения) с двумя входами, с индикацией параметров одного из каналов, либо одновременно двух;
АРК-5103 - трансмиттеры, корпус которых располагается вблизи датчика, имеющие стандартный токовый выход 4 -20 мА или интерфейс RS 485.
Анализаторы применяются на ТЭЦ, АЭС, ГРЭС, теплосетях, котельных, при анализе природных и сточных вод, в рыбоводстве и других областях промышленности.
Общий вид и схема пломбировки анализаторов представлен соответствено на рисунках 1 и 2. Для АРК-5103 пломбировка не предусмотрена.
Общий вид датчиков представлен на рисунках 3 - 7.
АРК-5101
а)
б)
АРК-5103
Рисунок 1 - Общий вид анализаторов: а) - ИП щитового исполнения, б) - ИП настенного исполнения, в) - трансмиттер
Голографическая наклейка
Голографическая наклейка
а)
б)

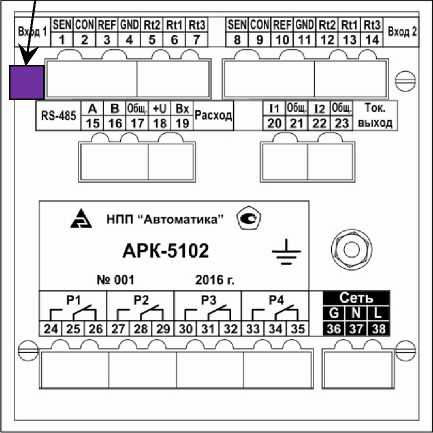

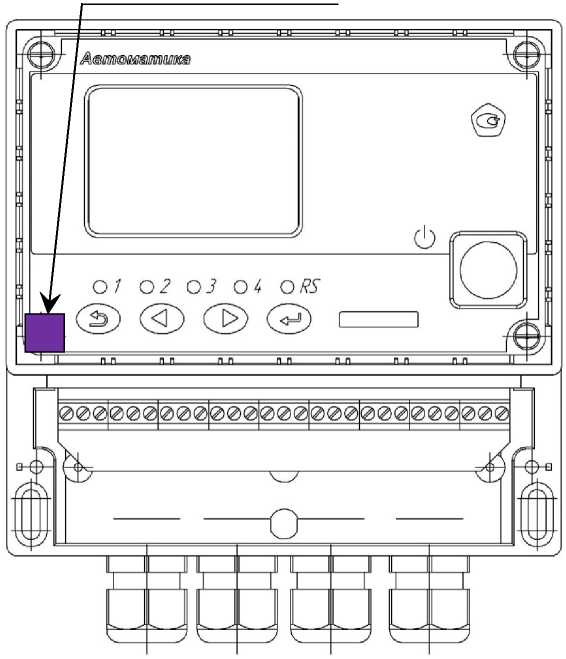

Рисунок 2 - Схема пломбировки анализатора от несанкционированного доступа:
а) передняя панель ИП настенного исполнения; б) задняя панель ИП щитового
исполнения
Рисунок 4 -Датчик
DOG209F
Рисунок 5 - Датчик VisiFerm DO ECS
Рисунок 3 -Датчик DO6101
Рисунок 6 - Датчик OD8325
Рисунок 7 - Датчик VisiTrace DO
Управление процессом измерения и обработки выходной информации в анализаторах осуществляется с помощью встроенного специального программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Т аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | АРК-5101 | АРК-5102 | АРК-5103 |
| Номер версии (идентификационный номер) ПО | V01.01.01 | V01.01.01 | V01.01.01 |
| Цифровой идентификатор ПО | - | ||
Продолжение таблицы 1
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | АРК-5103 | АРК-5112 | АРК-5122 |
| Номер версии (идентификационный номер) ПО | V01.01.02 | V01.01.01 | V01.01.01 |
| Цифровой идентификатор ПО | - | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений КРК с автоматическим переключением диапазонов измерения, мкг/дм3 (мг/дм3) | от 0 до 20000 (от 0 до 20,00) |
| Пределы допускаемой абсолютной погрешности при измерении КРК, мкг/дм3: - для верхних пределов диапазонов измерения не более 2000 мкг/дм3 включ. - для верхних пределов диапазонов измерения св. 2000 до 20000 мкг/дм3 включ. где А - измеренное значение, мкг/дм3 | ±(2,5 + 0,035^А) ±(25 + 0,035^А) |
| Диапазон измерения температуры, °С | от +5 до +50 |
| Пределы допускаемой абсолютной погрешности измерения температуры анализируемой жидкости в диапазоне от +5 до +50 °С, °С (кроме моделей АРК-5103 и АРК-5122) | ±0,6 |
| Время установления рабочего режима после включения, не более, мин: - для амперометрических датчиков - для оптических датчиков | 60 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - для всех анализаторов (кроме трансмиттеров) напряжение сети переменного тока частотой 50±1 Гц, В - для трансмиттеров постоянное напряжение, В | от 187 до 244 от 14 до 34 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Потребляемая мощность, не более, В^А | 15 |
| Габаритные размеры, не более, мм: | |
| - ИП настенного исполнения: | |
| высота | 190 |
| ширина | 200 |
| длина | 105 |
| - ИП щитового исполнения: | |
| высота | 96 |
| ширина | 96 |
| длина | 132 |
| - трансмиттер: | |
| длина | 300 |
| диаметр | 65 |
| Масса, кг, не более | 2,3 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °C | от +5 до +50 |
| - относительная влажность воздуха при температуре 35°C, % | не более 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - температура анализируемой жидкости, °С | от +5 до +50 |
наносится на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
| Т аблица 4 - Комплектность анализато | ров | |
| Наименование | Обозначение | Количество |
| Анализатор растворенного кислорода АРК-51 | АРК-5101 или АРК-5102, или АРК-5112, или АРК-5122, или АРК-5103 | 1 шт.* |
| Руководство по эксплуатации | АВДП.414332.005.01РЭ АВДП.414332.005.02РЭ АВДП.414332.005.03РЭ АВДП.414332.005.12РЭ АВДП.414332.005.22РЭ | 1 экз. |
| Коммуникационный интерфейс. Руководство по применению | АВДП.414332.005.01РП АВДП.414332.005.02РП АВДП.414332.005.03РП АВДП.414332.005.12РП АВДП.414332.005.22РП | 1 шт. |
Продолжение таблицы 4
| Паспорт | АВДП.414332.005.01ПС АВДП.414332.005.02ПС АВДП.414332.005.03ПС АВДП.414332.005.12ПС АВДП.414332.005.22ПС | 1 экз. |
| Методика поверки | АВДП.414332.005.02МП | 1 экз. |
| Датчик растворенного кислорода | Амперометрический, оптический | 1 - 2 шт.* |
| * Модификация анализатора, количество и тип датчиков определяются договором на поставку | ||
осуществляется по документу АВДП.414332.005.02МП «ГСИ. Анализаторы
растворенного кислорода АРК-51. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.06.2020 г.
Основные средства поверки:
- ГСО состава газовой смеси O2/N2, регистрационный номер 10597-2015 в Федеральном информационном фонде, концентрация кислорода 2,5 - 35,0 % об.
- ГСО состава газовой смеси O2/Ar, регистрационный номер 10465-2014 в
Федеральном информационном фонде, концентрация кислорода 0,217; 4,03 % об.
- ГСО состава газовой смеси О2/АГ, регистрационный номер 10466-2014 в
Федеральном информационном фонде, концентрация кислорода 0,063 % об.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
ТУ 4215-037-10474265-2009 Анализаторы растворенного кислорода АРК-51.
Технические условия
