| Номер в госреестре | 41183-15 |
| Наименование СИ | Стенды линейных перемещений |
| Обозначение типа СИ | ИТ21 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Измерительные Технологии» (ООО «НПП ИТ»), Нижегородская обл., г. Саров |
| Год регистрации | 2015 |
| Срок свидетельства | 27.01.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд линейных перемещений ИТ21 (далее - стенд) предназначен для воспроизведения расстояний при градуировке преобразователей токовихревых (ПТВ) в комплекте с датчиками токовихревыми ИТ 12.30.000.
Принцип действия стенда основан на перемещении образца относительно торца поверяемого датчика при вращении микрометрического винта микрометра. Измерение перемещения производится по шкале микрометра.
Конструктивно стенд выполнен в виде двух стоек, изготовленных из одной заготовки, на одной из которых закреплен микрометр с диском, изготовленным из стали 34 ХМА и выполняющим роль образца контролируемого объекта, а на другой устанавливается поверяемый датчик. Точность задания линейных перемещений обеспечивается жесткими требованиями и особенностями технологического процесса при изготовлении стенда.
Восемь исполнений стендов ИТ21-050, ИТ21-080, ИТ21-100, ИТ21-160, ИТ21-161, ИТ21-082, ИТ21-102 и ИТ21-162 отличаются друг от друга посадочным местом поверяемого датчика на стойке стенда.

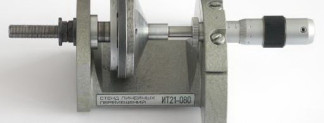

Рисунок 1- Внешний вид стенда Метрологические и технические характеристики
| Диапазон линейных перемещений, задаваемых на стенде, мм | от 0 до 15 |
| Пределы допускаемой абсолютной погрешности воспроизведения линейных перемещений, мкм | ± 5 |
| Отклонение от перпендикулярности оси отверстия для установки поверяемого датчика (калибра, штанги) к рабочей поверхности образца (угол наклона), минут, не более | 12 |
| Габаритные размеры стенда, мм, не более: - длина | 220; |
| - ширина | 135; |
| - высота | 90 |
| Масса стенда, кг, не более | 2,5 |
Рабочие условия эксплуатации стенда:
- температура окружающего воздуха от плюс 10 до плюс 35 °С;
- относительная влажность воздуха от 30 до 80 % при температуре 35 °С;
- атмосферное давление от 84 до 106 кПа (630 - 795 мм рт. ст.).
Гарантийный срок хранения с момента изготовления 36 месяцев.
Гарантийный срок эксплуатации с момента поставки заказчику 24 месяца.
наносят на самоклеющуюся этикетку, прикрепляемую на боковую поверхность стенда, и на заглавном листе руководства по эксплуатации ИТ21 РЭ и паспорта ИТ21 ПС типографским способом.
| Наименование | Обозначение | Количество |
| Стенд линейных перемещений | ИТ21-ХХХ1) | 1 шт. |
| Калибр | ИТ21.005-ХХ1) | 1 шт. |
| Штанга | ИТ21.006-ХХ1) | 1 шт. |
| Гайка | ИТ21.ХХХ1) | 2 шт. |
| Стенд линейных перемещений. Руководство по эксплуатации | ИТ21 РЭ | 1 шт. на партию |
| Стенд линейных перемещений. Паспорт | ИТ21 ПС | 1 шт. |
| Стенд линейных перемещений. Методика поверки | ИТ21 МП | 1 шт. на партию |
| 1) Исполнение стенда и его комплектность определяет заказчик | ||
осуществляется по методике поверки ИТ21 МП «Стенд линейных перемещений. Методика поверки», утвержденной ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 02 февраля 2015 года.
Основные средства поверки: набор концевых мер длины № 1 3-го разряда по ГОСТ Р 8.763.
Методика измерений представлена в руководстве по эксплуатации ИТ21 РЭ «Стенд линейных перемещений ИТ21. Руководство по эксплуатации».
Нормативные и технические документы
1 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 ТУ 4381-001-43027096-2008 Стенд линейных перемещений ИТ21. Технические условия.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 09.06.2025 |
