Системы измерений длительности соединений СПАЙДЕР, 39550-14

Назначение

Системы измерений длительности соединений СПАЙДЕР, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящей в состав системы управления и мониторинга сетей связи СПАЙДЕР, версия ПО 7.8, производства ООО «НТЦ СевенТест», г. Санкт-Петербург.

СИДС функционирует на сетях связи, использующих протоколы сигнализации ОКС-7, ISUP, H323, SIP, SIGTRAN, H.248/MEGACO.

СИДС имеет интерфейсные модули серии Agent-B1Hte и Agent-STM для подключения к трактам Е1 и STM соответственно.

Конструктивно, система мониторинга СПАЙДЕР, представляет собой набор серверов и блоков, которые установлены в телекоммуникационных шкафах (стойках), а также интерфейсные модули, подключенные к кроссу.

Доступ к серверам и блокам возможен только после открытия передней или задней дверей телекоммуникационного шкафа.

Интерфейсные модули блокируются от несанкционированной выемки.

Общий вид оборудования представлен на рисунках 1 - 2.

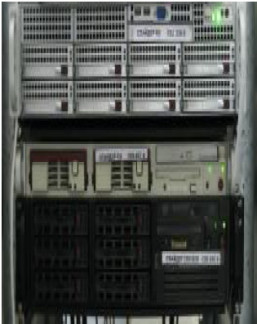

Рисунок 1. Вид спереди с открытой дверью шкафа

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 7.8, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты от непреднамеренных и преднамеренных изменений ПО «С» в соот

ветствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

•    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    методика поверки на СИДС.

■    СИДС, в составе комплекса оборудования,

■    руководство по эксплуатации 5295-002-80576292-2013РЭ систем измерений длительности соединений СПАЙДЕР.

Поверка

осуществляется по документу 5295-002-80576292-2013 МП «Системы измерений длительности соединений СПАИДЕР Методика поверки», утвержденному ФГУП ЦНИИС в декабре 2013 г. Основное средство поверки:

■    формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

руководство по эксплуатации 5295-002-80576292-2013РЭ систем измерений длительности соединений СПАЙДЕР, версия ПО 7.8.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СПАЙДЕР

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

■    руководство по эксплуатации 5295-002-80576292-2013РЭ.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
