| Номер в госреестре | 38902-15 |
| Наименование СИ | Датчики крутящего момента силы |
| Обозначение типа СИ | TM, TMB, TMHS |
| Изготовитель | "MAGTROL", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики крутящего момента силы TM, TMB, TMHS предназначены для измерений статических и динамических крутящих моментов силы.
Принцип действия датчиков крутящего момента силы TM, TMB, TMHS основан на измерительной системе, работающей по принципу дифференциального трансформатора. Система основана на пропорциональности крутящего момента силы и возникающей в результате деформации индуктивности, состоящей из двух концентрических цилиндров, расположенных на валу с двух сторон области концентраций деформации вала, и двух концентрических катушек статора, прикрепленных к корпусу.
Каждый цилиндр имеет расположенный по кругу ряд пазов и вращается совместно с валом внутри катушки. Переменный ток с частотой до 20 кГц протекает через первичную обмотку. Когда крутящий момент силы отсутствует, пазы на двух цилиндрах не совмещены. При наличии крутящего момента силы деформационная зона подвергается угловой деформации, и пазы начинают перекрывать друг друга. Таким образом, во вторичной обмотке возникает напряжение, пропорциональное крутящему моменту силы. Формирующая электроника, встроенная в датчик крутящего момента силы TM, TMB, TMHS, преобразует номинальный крутящий момент в напряжение от 0 до ±10 В. Электрические сигналы далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно датчики крутящего момента силы TM, TMB, TMHS выполнены в корпусе цилиндрической или прямоугольной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенный опорный узел допускает монтаж в качестве упорного подшипника и упрощает эксплуатацию.
Конструкция датчиков крутящего момента силы TM, TMB, TMHS обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Датчики крутящего момента силы TM, TMB, TMHS работают в комплексе с измерительными усилителями фирмы «MAGTROL» модели 3410 и 6400. Возможно использование других усилителей, с характеристиками, соответствующими электрическим параметрам датчиков.

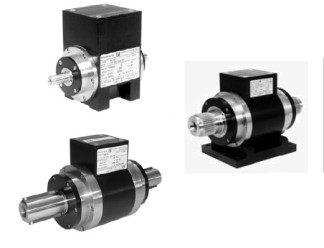

Датчики крутящего момента силы TM выпускаются в семнадцати модификациях, отличающихся номинальным значением измерений крутящего момента силы. Пример обозначения модификации TM307: где TM - название по каталогу производителя датчиков с улучшенной погрешностью, 307 - спецификация по каталогу производителя. Общий вид датчика крутящего момента силы TF, представлен на рисунке 1.
Датчики крутящего момента силы TMВ выпускаются в одиннадцати модификациях, отличающихся номинальным значением измерений крутящего момента силы. Пример обозначения модификации TM8307: где TMВ - название по каталогу производителя датчиков с базовой погрешностью, 307-спецификация по каталогу производителя. Общий вид датчика крутящего момента силы TMb, представлен на рисунке 2.
Датчики крутящего момента силы TMHS выпускаются в пятнадцати модификациях, отличающихся номинальным значением измерений крутящего момента силы. Пример обозначения модификации TMHS307: где TMHS - название по каталогу производителя датчиков с улучшенной погрешностью для высокоскоростных задач, 307-спецификация по каталогу производителя.
Общий вид датчика крутящего момента силы TMHS, представлен на рисунке 3.
Таблица 1
| Модификация | Номинальное значение крутящего момента силы, Нм | Максимальная допустимая частота вращения, об/мин | Пределы допускаемой приведенной к номинальному значению погрешности измерений крутящего момента силы, % |
| TM301 | ±0,1 | 20000 | ±0,2 |
| TM302 | ±0,2 | 20000 | ±0,1 |
| TM303 | ±0,5 | 20000 | ±0,1 |
| TM304 | ±1 | 20000 | ±0,1 |
| TM305 | ±2 | 20000 | ±0,1 |
| TM306 | ±5 | 20000 | ±0,1 |
| TM307 | ±10 | 20000 | ±0,1 |
| TM308 | ±20 | 20000 | ±0,1 |
| TM309 | ±20 | 10000 | ±0,1 |
| TM310 | ±50 | 10000 | ±0,1 |
| TM311 | ±100 | 10000 | ±0,1 |
| TM312 | ±200 | 10000 | ±0,1 |
| TM313 | ±500 | 10000 | ±0,1 |
| TM314 | ±1000 | 7000 | ±0,1 |
| TM315 | ±2000 | 7000 | ±0,1 |
| TM316 | ±5000 | 5000 | ±0,1 |
| TM317 | ±10000 | 5000 | ±0,15 |
| TMB303 | ±0,5 | 6000 | ±0,15 |
| TMB304 | ±1 | 6000 | ±0,15 |
| TMB305 | ±2 | 6000 | ±0,15 |
| TMB306 | ±5 | 6000 | ±0,15 |
| TMB307 | ±10 | 6000 | ±0,15 |
| TMB308 | ±20 | 6000 | ±0,15 |
| TMB309 | ±20 | 4000 | ±0,15 |
| TMB310 | ±50 | 4000 | ±0,15 |
| TMB311 | ±100 | 4000 | ±0,15 |
| TMB312 | ±200 | 4000 | ±0,15 |
| TMB313 | ±500 | 4000 | ±0,15 |
| TMHS303 | ±0,5 | 50000 | ±0,1 |
| TMHS304 | ±1 | 50000 | ±0,1 |
| TMHS305 | ±2 | 50000 | ±0,1 |
| TMHS306 | ±5 | 50000 | ±0,1 |
| TMHS307 | ±10 | 50000 | ±0,1 |
| TMHS308 | ±20 | 50000 | ±0,1 |
| TMHS309 | ±20 | 32000 | ±0,1 |
| TMHS310 | ±50 | 32000 | ±0,1 |
| TMHS311 | ±100 | 32000 | ±0,1 |
| TMHS312 | ±200 | 24000 | ±0,1 |
| TMHS313 | ±500 | 24000 | ±0,1 |
| TMHS314 | ±1000 | 16000 | ±0,1 |
| TMHS315 | ±2000 | 16000 | ±0,1 |
| TMHS316 | ±5000 | 12000 | ±0,1 | |
| TMHS317 | ±10000 | 12000 | ±0,15 | |
| Выходное значение электрического сигнала при номинальном значении крутящего момента силы, не более, В | 10 | |||
| Г абаритные размеры, не более, мм | 390x160x218,5 | |||
| Масса, не более, кг | 22,3 | |||
| Диапазон рабочих температур, °С | 0 4 о | |||
наносится на боковую поверхность корпуса датчика крутящего момента силы TM, TMB, TMHS в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Датчик крутящего момента силы TM, TMB, TMHS....................1шт.
2. Руководство пользователя....................................................1шт.
3. Методика поверки.............................................................1 шт.
4. Дополнительные адаптеры................................по отдельному заказу
5. Измерительные усилители фирмы «MAGTROL» модели 3410 и
6400............................................................по отдельному заказу
осуществляется по документу МП РТ 2219-2014 «Датчики крутящего момента силы TM, TMB, TMHS. Методика поверки», утверждённому ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 27.10.2014 г.
Основные средства поверки:
- государственный вторичный эталон единицы крутящего момента силы в диапазоне значений 20.20000 Н м, относительная погрешность ±0,04 %, регистрационный номер
3.1.ZMA.0054.2013.
приведены в документе «Датчики крутящего момента силы TM, TMB, TMHS. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы TM, TMB, TMHS
Техническая документация фирмы «MAGTROL», Швейцария.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
Всего листов 5
Фирма «MAGTROL», Швейцария
