| Номер в госреестре | 37719-15 |
| Наименование СИ | Модули давления сенсорные измерительные |
| Обозначение типа СИ | ВН1225.600 |
| Изготовитель | ООО "Объединение БИНАР", г.Саров |
| Год регистрации | 2015 |
| Срок свидетельства | 10.06.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модуль давления сенсорный измерительный ВН1225.600 (далее - СМД) предназначен для периодических автоматических измерений избыточного давления жидкости или газа, неагрессивных к титановым сплавам, и передачи результатов измерений по радиоканалу связи.

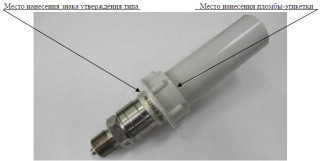

Конструктивно СМД выполнен в одном корпусе, где первичный преобразователь объединен с электронным блоком, приемо-передающим модулем и модулем питания, закрытым радиопрозрачным кожухом.
Принцип действия СМД основан на изменении сопротивления тензорезисторов мостовой схемы первичного преобразователя при воздействии измеряемого давления на приёмную мембрану. Усилитель электронного блока преобразует сигнал с тензомоста в напряжение, пропорциональное измеряемому значению давления. Микроконтроллер электронного блока обрабатывает информацию с усилителя и кодирует ее. Приемо-передающий модуль передает информацию об измеренном давлении по радиоканалу связи. Питание СМД осуществляется от внутреннего модуля питания.
СМД выполнен в шести модификациях в зависимости от верхнего предела измерений избыточного давления.
Структура обозначения СМД:
ВН1225.600 - Х МПа
Верхний предел измерений: 2,5; 6,0; 16; 25; 40; 60 МПа
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы и коэффициентов преобразования при изготовлении СМД. Метрологические характеристики СМД нормированы с учётом влияния на них ПО.
Уровень защиты ПО соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Встроенное ПО СМД представляет собой исполняемый программный код (прошивку), загруженный непосредственно в энергонезависимую память микроконтроллера. Каждая версия прошивки имеет свой цифровой идентификатор, рассчитанный по алгоритму CRC32, что позволяет исключить несанкционированную модификацию кода. После загрузки прошивки в СМД идентификатор заносится в паспорт СМД.
Конструкция СМД исключает возможность несанкционированного влияния на ПО и измерительную информацию. Характеристики ПО СМД приведены в таблице 1.
Таблица 1- Характеристики ПО СМД__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВН1225.600.012 |
| Номер версии (идентификационный номер) ПО | 1.1.0 |
| Идентификатор ПО (с использованием алгоритма CRC32) | * |
| * Цифровой идентификатор ПО (контрольная сумма) указывается в паспорте ВН1225.600ПС | |
Метрологические и технические характеристики СМД приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики СМД_
| Диапазон измерений избыточного давления, МПа, для модификации: - ВН1225.600-2,5МПа - ВН1225.600-6,0МПа - ВН1225.600-16МПа - ВН1225.600-25МПа - ВН1225.600-40МПа - ВН1225.600-60МПа | от 0 до 2,5; от 0 до 6,0; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60 |
| Пределы допускаемой основной приведенной погрешности, % ВПИ1) | ± 0,25 |
| Предел допускаемой вариации выходного сигнала, % ВПИ, не более | 0,25 |
| СМД формирует признак аварии при достижении предельных (наибольшего и наименьшего) значений избыточного давления | Значения аварийных уставок определяет заказчик |
| Пределы допускаемого отклонения значения аварийного давления от заданной аварийной уставки, % | ± 1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, % ВПИ на каждые 10 °С | ± 0,25 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием синусоидальной вибрации, % ВПИ | ± 0,25 |
| СМД прочен к воздействию перегрузочного давления, МПа, не менее | 1,5Рвпи2) |
| Дальность действия радиоканала связи, м, не менее | 100 |
| Степень защиты оболочки по ГОСТ 14254 | IP66 |
| Габаритные размеры, мм, не более: - диаметр - длина | 51; 1 80 |
| Масса, кг, не более | 0,41 |
| Рабочие условия эксплуатации: - температура окружающего воздуха от минус 50 до плюс 50 °С; - относительная влажность окружающего воздуха до 95 % при температуре 35 °С; - синусоидальная вибрация с амплитудой смещения до 0,15 мм в диапазоне частот от 10 до 60 Гц и амплитудой ускорения до 19,6 м/с в диапазоне частот от 60 до 150 Гц | |
| Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию в пределах гарантийного срока хранения, равного 36 месяцам | |
| 1)ВПИ - верхний предел измерений; 2)РВПИ - значение избыточного давления, равное верхнему пределу измерений | |
Комплект поставки СМД приведен в таблице 3. Таблица 3 - Комплект поставки СМД_
| Наименование | Обозначение | Количество |
| Модуль давления сенсорный измерительный | ВН1225.600 | 1 шт. |
| Прокладка | ВН1220.915 | 1 шт. |
| Модуль давления сенсорный измерительный ВН1225.600. Паспорт | ВН1225.600 ПС | 1 шт. |
| Модуль давления сенсорный измерительный ВН1225.600. Руководство по эксплуатации | ВН1225.600 РЭ | 1 шт. на партию |
| Модуль давления сенсорный измерительный ВН1225.600. Методика поверки | ВН1225.600 МП | 1 шт. на партию |
| Устройство включения режимов | ВН1225.910 | 1 шт. на партию |
| Пульт управления дистанционный | ВН1236.000 | 1 шт. на партию |
| Пульт управления дистанционный. Руководство по эксплуатации | ВН1236.000 РЭ | 1 шт. на партию |
| Пульт управления дистанционный. Паспорт | ВН1236.000 ПС | 1 шт. на партию |
осуществляется по методике поверки ВН1225.600 МП «Модуль давления сенсорный измерительный. Методика поверки», утвержденной ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 06 февраля 2015 г.
Основные средства поверки: манометры грузопоршневые МП-60, МП-250, МП-400, МП-600 2-го разряда по ГОСТ Р 8.802.
Метод измерений представлен в ВН1225.600 РЭ «Модуль давления сенсорный измерительный ВН1225.600. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к СМД
1 ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами. ГСП. Общие технические условия.
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3 ВН1225.600 ТУ Модуль давления сенсорный измерительный ВН1225.600. Технические условия.
