| Номер в госреестре | 37157-13 |
| Наименование СИ | Комплексы технических средств |
| Обозначение типа СИ | Солярис-СБТ |
| Изготовитель | ЗАО "Современные беспроводные технологии", г.Москва; ООО "Кедах Электроникс Инжиниринг", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 06.05.2018 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы технических средств «Солярис-СБТ» (в дальнейшем комплексы) предназначены для измерения электрической энергии, тепловой энергии, расхода объема газа, расхода объема воды, а также автоматизированного сбора, накопления, обработки, хранения и отображения полученной информации с целью учета потребления энергоресурсов.
Комплекс технических средств «Солярис-СБТ» является многоуровневым комплексом с иерархической архитектурой и обменом информации в соответствии со стандартами EIA RS-485, EIA RS-232 по измерительным каналам.
Комплекс обеспечивает выполнение следующих функций:
- считывание значений измеренных величин из счетчиков электрической энергии и теплосчетчиков;
- считывание значений измеренных величин из счетчиков газа и воды с импульсным выходом, с помощью радоадаптеров с импульсным интерфейсом;
- программирование границ временных зон для многотарифного учета, даты перехода зимнее/летнее время;
- задание системы адресации и защиты от несанкционированного доступа для каждого счетчика, теплосчетчика и радиоадаптера;
- коррекция текущего календаря и текущего времени для каждого счетчика электроэнергии, теплосчетчика, радиоадаптера по внутренним часам АРМ;
- отображение на экране дисплея и печать на бумажный носитель выходных форм обработанной информации;
- контроль работоспособности измерительного канала;
- хранение даты и времени начала эксплуатации комплекса.
В состав измерительного комплекса входят: счётчики электрической энергии переменного тока; измерители электрических величин; счетчики холодной и горячей воды; счетчики газа бытовые; теплосчетчики, а также вспомогательное оборудование (коммуникаторы, радиоадаптеры, преобразователи интерфейсов, ретрансляторы, модемы связи, GPS-приемники сигналов точного времени) и автоматизированное рабочее место (АРМ) на базе компьютера типа IBM PC с установленным программным обеспечением (ПО) КТС «Солярис-СБТ».
Комплекс работает под управлением АРМ, который обеспечивает визуализацию параметров измеренных счетчиками электроэнергии, счетчиками тепла, счетчиками газа и воды, оснащенными радиоадаптерами. Также АРМ обеспечивает ведение протоколов, конфигурирование и настройку программной части комплекса, считывание и вывод твердых копий отчетов с коммерческой информацией по расходу энергоресурсов.
В качестве стандартного программного обеспечения используются операционные системы Windows XP, Windows 7.
С помощью счетчиков электроэнергии и тепла с цифровым интерфейсом, и счетчиков газа и воды с импульсным выходом, оснащенных радиоадаптерами, проводится измерение, вычисление, хранение и выдача информации по параметрам потребления электрической энергии, тепла, газа, холодной и горячей воды.
Передача информации осуществляется с использованием интерфейсов RS-485, RS-232, CAN.
Счетчики электроэнергии и тепла с интерфейсом RS-485, CAN объединяются в сегменты двухпроводными линиями (тип линии - витая пара в общем экране) связи в соответствии с
Лист № 2 Всего листов 9
требованиями EIA RS-485. Подключение счетчиков, теплосчетчиков с интерфейсом RS-232 осуществляется в соответствии с требованиями EIA RS-232.
На конце сегмента счетчиков электроэнергии, теплосчетчиков или радиоадаптеров устанавливаются:
- преобразователь интерфейсов RS-232/RS-485 для подключения модема для связи на коммутируемых и выделенных линиях, либо для непосредственного подключения к АРМ;
- преобразователь интерфейсов USB/RS-485 для непосредственного подключения к АРМ;
- модем для связи на коммутируемых и выделенных линиях для непосредственного подключения к АРМ;
- USB-коммуникатор для непосредственного подключения к АРМ;
- GSM-коммуникатор для подключения к АРМ через GPRS соединение;
- Ethemet-коммуникатор для подключения к АРМ через локальную сеть;
- для чтения показаний через радиоадаптеры (ретрансляторы) к GSM-коммуникатору SL и к Ethemet-коммуникатору подключается внешний контроллер радиосети (Коммуникатор RS485);
- Селектор интерфейсов предназначен для организации приоритетного доступа к прибору учета с интерфейсом RS-232 через два независимых канала связи (RS-232 и RS-485).
Нормированный ход часов в комплексе обеспечивается с помощью АРМ. Поправка часов комплекса с астрономическим временем осуществляется автоматически с помощью GPS -приёмника, подключенного к АРМ. Контроль над рассогласованием времени АРМ и счетчиков электроэнергии, теплосчетчиков, радиоадаптеров с астрономическим временем осуществляется программно, в случае если рассогласование превышает заданную величину, производится поправка часов компонентов комплекса.
Счетчики электроэнергии и тепла, радиоадаптеры и АРМ из состава комплекса обеспечивают защиту от несанкционированного доступа к информации, хранящейся в них, путем применения системы уникальной адресации и парольной защиты.
Основная область применения комплексов - автоматизация технического и коммерческого учета электрической энергии, тепла, газа, воды в жилищно-коммунальном хозяйстве, на подстанциях, электростанциях, промышленных и приравненных к ним предприятиях и организациях, поставляющих и потребляющих энергоресурсы.

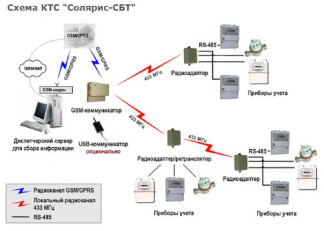

Блок-схема комплекса приведена на рисунке 1.
Схема КТС "Солярис-СБТ"
-
/А?
ргя сбор* шфсрнлн 6nUMOMiIlbHO
Радиоканал GSWGPRS Пд»:дпун^]м рч^ниьанцп
«ЗМГц
RS-4H5
ГТр иберы учета
| - | |
| _ RS-jSS-* |
Радиоадзпгер
«I
Првйоры у чата
Приборы учета
Функции программного обеспечения заключаются в сборе, обработке, регистрации и представлении оператору на дисплее информации о работе оборудования, изменение ПО в процессе эксплуатации системы пользователем не предусмотрено.
Защита программного обеспечения от преднамеренных изменений обеспечивается средствами операционной системы путем установки значения «Только для чтения» ("Read Only") свойств файлов данных и методов. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Идентификационные данные программного обеспечения, приведены в таблице 1.
Таблица 1
Наименование
Наимено
вание
програм
много
обеспече
ния
Номер
версии
програм
-много
обеспече
ния
программного
модуля
(идентификацион
ное
наименование
программного
обеспечения)
Наименование
файла
| Алгоритм вычисл- | |
| Цифровой | ения |
| идентификатор | цифро- |
| программного | вого |
| обеспечения | иденти- |
| (контрольная | фикатора |
| сумма | програм- |
| исполняемого кода) | много обеспече ния |
ПО " КТС “Солярис-СБТ”
Сервер
обработки
данных
Dataserver.exe
MD5
1.3.0.28
726F8A19BBEEAF
E70AF68EF085F07
EE6
Драйвер
автоматического опроса счетчиков иУСПД_
61C084DCBF59C2
E74465A15C11F67
7C1
Collect.exe
1.3.0.24
865BDC7724B4777
B4D3E051D6D7508
C9
Менеджер
заданий
Manager.exe
1.3.0.28
D575278094CF9E7
12C9952A53EFA35
DE
Модуль
администратора
Admin.exe
1.3.0.16
28F6124A5F862B14
7D4BE1F6FF8381C
6
Генератор отчетов для Exel
Reporter.exe
1.3.0.14
6E6963DF4B7137F
714E61F173C8C399
2
Генератор отчетов для Calc
Reporter_oo.exe
1.3.0.13
Настройки
модуля
первичной
загрузки
76CE16D2C6BA6B
2C91069B78E97D1
276
Blconfig.exe
1.3.0.3
FFE7E560E026E6F
ED2BFF3543CD720
C3
Модуль
регистрации
Монитор
аварийных
состояний
129D9F624900F94C
6BEDF3844B09EA
95
| Модуль построения структуры | StrCreator.exe | 1.0.0.0 | 3DF3F719524D96B 9DAF99962B8BBE E8E | ||
| Транспортный модуль | Transport.exe | 1.0.0.0 | 24D96068D2008670 359C5B48D79C170 4 | ||
| Библиотека транспортного модуля | Transport.dll | 1.0.0.0 | 6017C29DE8003A4 12E4B86ACD372A 7E9 | ||
| Библиотека работы с БД | LibmySQL.dll | 1.0.0.0 | 909CC9F98F78FD0 F6E226794530E6B6 D | ||
| Библиотека работы с БД | dbexpmysql.dll | 1.1.2.39 | 9221952EF7640840 8F1DD21C62D0043 A |
В соответствии с МИ 3286-2010 установлен уровень "С" защиты программного обеспечения от непреднамеренных и преднамеренных изменений.
В таблицах 2 и 3 приведены пределы допускаемой основной относительной погрешности измерения активной и реактивной электрической энергии измерительными каналами (ИК) комплекса в зависимости от класса точности и схемы включения (непосредственное и трансформаторное) применяемых счетчиков электрической энергии.
Метрологические характеристики остальных ИК и другие технические характеристики приведены в таблице 4.
Таблица 2.
| Информативные параметры | Пределы допускаемой | |||||
| входного сигнала | основной относительной | |||||
| Напряжен ие, В | Ток (для прямого и обратного направлений), А | tos ф | погрешности при измерении активной энергии, %, для счетчиков класса точности | |||
| Трансфор маторное включение | Непосредст венное включение | 0,2S | 0,5S | 1 | ||
| 0,01 1ном | - | ± 0,4 | ± 1,0 | - | ||
| 0,02 1ном | 0,02 1б | - | - | ± 1,5 | ||
| UHOM. | 0,05 1ном | 0,05 1б | 1,0 | |||
| 1ном. | 1б | ± 0,2 | ± 0,5 | ± 1,0 | ||
| 1макс | 1макс | |||||
| 0,02 1ном | - | 0,5 инд. | ± 0,5 | ± 1,0 | - | |
| 0,02 1ном | - | 0,8 емк. | ± 0,5 | ± 1,0 | - | |
| 0,05 !ном | 0,05 1б | 0,5 инд. | - | - | ± 1,5 | |
| 0,05 !ном | 0,05 1б | 0,8 емк. | - | - | ± 1,5 | |
| ом 0, | 0,1 1б | 0,5 инд. | ||||
| ом 0, | 0,1 1б | 0,8 емк. | ||||
| 0 2 I ном. | 0,2 1б | 0,5 инд. | ||||
| 0 2 I 1ном | 0,2 1б | 0,8 емк. | ± 0,3 | ± 0,6 | ± 1,0 | |
| 1ном. | 1б | 0,5 инд. | ||||
| UHOM. | 1ном. | 1б | 0,8 емк. | |||
| 1Гмакс | 1макс | 0,5 инд. | ||||
| 1Гмакс | 1макс | 0,8 емк. | ||||
| Информативные параметры входного сигнала | Пределы допускаемой основной относительной погрешности при измерении реактивной энергии, %, для счетчиков класса точности | |||||
| Напр яже- ние, В | Ток (для прямого и обратного направлений), А | Sin ф (при индуктивной или емкостной нагрузке) | ||||
| 0,5 | 1,0 | 2,0 | ||||
| Трансфор маторное включение | Непосредст венное включение | |||||
| UHOM. | 0,02 1ном | 0,05 1б | 1,0 | ± 0,75 | ± 1,5 | ± 2,5 |
| 0,05 !ном | 0,11б | ± 0,5 | ± 1,0 | ± 2,0 | ||
| !ном. | 1б | |||||
| !макс | !макс | |||||
| 0,05 !ном | 0,1 1б | 0,5 | ± 0,75 | ± 1,5 | ± 2,5 | |
| ом 0, | 0,2 1б | 0,5 | ± 0,5 | ± 1,0 | ± 2,0 | |
| 1ном | 1б | 0,5 | ||||
| 1Гмакс | ^макс | 0,5 | ||||
| ом 0, | 0,2 1б | 0,25 | ± 0,75 | ± 1,5 | ± 2,5 | |
| !ном. | 1б | 0,25 | ||||
| !макс | !макс | 0,25 | ||||
Таблица 4
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ИК при измерении количества теплоты соответствуют значениям, вычисленным по формуле (для класса С по ГОСТ Р 516492000) | 5Qmax=(2+4Atmm/At+0,01GB/G), где At - значение разности температур между подающим и обратным трубопроводами, °С; Atmin - минимальное измеряемое значение разности температур между подающим и обратным трубопроводами, °С; G - измеренное значение объёмного расхода теплоносителя, м3/ч; GB - верхний предел измерений объёмного расхода теплоносителя, м3/ч. |
| Диапазон измерений объемного расхода горячей и холодной воды | от 0,002 до 3000 м3/ч (т/ч). |
| Пределы допускаемой относительной погрешности ИК при измерении объемного расхода холодной и горячей воды: - в диапазоне расхода от минимального (Qmin) до переходного (Qt) - холодная вода; - в диапазоне расхода свыше переходного (Qt) до максимального (Qmax) - холодная и горячая вода | ± 5,0 % ± 2,0 % |
| Диапазон измерений объемного расхода природного газа | от 10 до 2 500 м3/ч. |
| Пределы допускаемой относительной погрешности ИК при измерении объемного расхода природного газа: - в диапазоне расхода от минимального (Qmin) до номинального (Qnom); - в диапазоне расхода свыше номинального (Qnom) до максимального (Qmax). | ± 3,0 % ± 1,5 % |
| Максимальный разностный ход часов между счетчиками электрической энергии, теплосчетчиками, GSM-коммуникаторами, радиоадаптерами и в АРМ из состава комплекса, не более | ± 10 с/сутки |
| Ход часов АРМ, входящих в состав комплекса, не более | ± 5 с/сутки |
| Счетчики электрической энергии из состава комплекса обеспечивают хранение информации об энергопотреблении, а также работоспособность часов при отключении электропитания, не менее | 1 год |
| Теплосчетчики из состава комплекса обеспечивают хранение информации о количестве потребленной теплоты (тепловой энергии), а также работоспособность часов без замены батареи, не менее | 5 лет |
| Радиоадаптеры с импульсным интерфейсом из состава комплекса обеспечивают хранение информации счетчиков накопленных импульсов, а также работоспособность часов при отключении электропитания, не менее | 5 лет |
| Условия эксплуатации всех типов радиоадаптеров, ретрансляторов из состава комплекса: - температура окружающего воздуха; - относительная влажность воздуха; - атмосферное давление. | от минус 40° до плюс 60 °С до 95 % при температуре плюс 35 °C от 84 до 106,7 кПа |
| Условия эксплуатации GSM-коммуникаторов из состава комплекса: - температура окружающего воздуха; - относительная влажность воздуха; - атмосферное давление. | от минус 25° до плюс 60 °С до 95 % при температуре плюс 35 °С от 84 до 106,7 кПа |
| Условия эксплуатации АРМ, модемов для связи на коммутируемых и выделенных линиях, GSM-модемов, преобразователей интерфейсов RS-232/RS-485, USB/RS-485, USB-коммуникаторов, GPS-приемников сигналов точного времени: - температура окружающего воздуха; - относительная влажность воздуха; - атмосферное давление. | от плюс 10° до плюс 40 °C от 30 до 80 % от 84 до 106,7 кПа |
| Питание АРМ, модемов для связи на коммутируемых и выделенных линиях, радиоадаптеров, ретрансляторов, преобразователей интерфейсов RS-232/RS-485, USB/RS-485, GSM-коммуникаторов и GSM-модемов осуществляется от сети переменного тока: - напряжением - частотой | + 10% 220 -15% В 50±1 Гц |
| Мощность, потребляемая GSM-коммуникатороми из состава комплекса, при номинальном напряжении питания 220 В от | 10 ВА |
| сети переменного тока, не более | |
| Мощность, потребляемая радиоадаптерами с цифровыми интерфейсами из состава комплекса, при номинальном напряжении питания 220 В от сети переменного тока, не более | 3 ВА |
| Мощность, потребляемая USB-коммуникатором из состава комплекса, при номинальном напряжении питания 5 В от порта USB АРМ, не более | 0,3 ВА |
| Мощность, потребляемая АРМ из состава комплекса, при номинальном напряжении питания 220 В от сети переменного тока, не более | 600 ВА |
| Массы компонентов входящих в состав комплекса, не более, кг: - GSM-коммуникатора; - USB-коммуникатора; - радиоадаптеров; - АРМ | 2,5 0,15 0,25 25 |
| Габаритные размеры компонентов входящих в состав комплекса, не более, мм: - GSM-коммуникатора; - USB-коммуникатора; - радиоадаптеров; - АРМ | 225x185x110 96x57x26 52x80x135 1000x1000x1000 |
| Средняя наработка на отказ комплекса, не менее | 50000 ч |
| Средний срок службы комплекса, не менее | 10 лет |
| Среднее время восстановления работоспособности комплекса осуществляется посредством замены отказавшего компонента, не более | 60 мин. |
Условия эксплуатации счетчиков электрической энергии, теплосчётчиков, счетчиков холодной и горячей воды, счетчиков газа из состава комплекса определяются их паспортными данными.
Мощность, потребляемая счетчиками из состава комплекса, определяется комплектом документации на них.
Мощность, потребляемая другими компонентами, определяется в соответствии с комплектами эксплуатационной документации на них.
Масса других компонентов из состава комплекса определяется комплектом эксплуатационной документации на них.
Габаритные размеры, а также масса других компонентов из состава комплекса определяются комплектом эксплуатационной документации на них.
Знак утверждения типа наносится на титульные листы эксплуатационной документации в правом верхнем углу.
Комплектность средств измерения
Наименование компонентов комплекса Количество
(шт.)
Счетчики электрической энергии переменного тока*
Измерители электрических величин*
Теплосчетчики*
Всего листов 9
Счетчики холодной и горячей воды* .
Преобразователи интерфейсов RS-232/RS-485*
GSM-коммуникаторы, USB-коммуникаторы, коммуникаторы RS-485*
Радиоадаптеры с импульсными и цифровыми интерфейсами*
Ретрансляторы*
Селектор интерфейсов*
GSM-модемы и модемы связи на коммутируемых и выделенных линиях* GPS-приемники сигналов точного времени*
Персональный компьютер типа IBM PC**
Компакт-диск с ПО КТС «Солярис-СБТ» 1
Наименование документации Руководство по эксплуатации САВР.460004.001 РЭ 1
Паспорт САВР.460004.001 ПС 1
Руководство оператора ПО КТС «Солярис-СБТ» САВР.460004.001 34 1
Руководство системного программиста ПО КТС «Солярис-СБТ» 1
САВР.460004.001 32
Руководство по техническому обслуживанию ПО КТС «Солярис-СБТ» 1
САВР.460004.001
Методика поверки САВР.460004.001 МП 1
Примечания: * - количество и тип определяется заказной спецификацией;
** - количество определяется заказной спецификацией.
осуществляется по документу САВР.460004.001 МП “Комплекс технических средств «Солярис-СБТ». Методика поверки», согласованному руководителем ГЦИ СИ - ООО "ИЦ "Энерготестконтроль" в феврале 2013 г.
Перечень основного оборудования, необходимого для поверки:
Калибратор электрических сигналов MC-5R:
Диапазон измерения напряжения, В Погрешность основная относительная измерения напряжения, %
от минус 50 до 50 ± 0,02
от минус 100 до 100 ± 0,02
от 0,0027 до 50000
± 0,01
от 0 до 9999999 от 0 до 4000
± 0,02
Диапазон измерения постоянного тока, мА Погрешность основная относительная измерения постоянного тока, %
Диапазон измерения частоты, Г ц Погрешность основная относительная измерения частоты, %
Диапазон измерения импульсов, имп.
Диапазон измерения сопротивления, Ом Погрешность основная относительная измерения сопротивления, %
Секундомер СДСпр-1: предел измерений 30 мин 30 с, класс точности 2; Компьютер типа IBM PC;
Методы измерений приведены в документе САВР.460004.001 РЭ «Комплексы технических средств «Солярис-СБТ». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам технических средств «Солярис-СБТ»
ГОСТ 26.203-1981 «Комплексы измерительно-вычислительные. Признаки классификации. Общие требования».
ГОСТ 22261-1994 «Средства измерений электрических и магнитных величин. Общие технические условия.»
ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ Р 52321-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ Р 50601-1993 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ Р 50193.1-1992 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
ГОСТ 8.563.1-1997 «ГСИ. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия».
ПР 50.2.019 2006 «ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.
САВР.460004.001 ТУ. «Комплекс технических средств «Солярис-СБТ». Технические условия».
- осуществление торговли и товарообменных операций.
