| Номер в госреестре | 37155-16 |
| Наименование СИ | Установки для поверки счетчиков электроэнергии |
| Обозначение типа СИ | СКВТ-Д621 тип А2312 |
| Изготовитель | ПКБ локомотивного хозяйства - филиал ОАО "РЖД", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 06.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 предназначены для воспроизведения напряжения постоянного тока.
Принцип работы установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 (далее - установки) основан на формировании напряжения постоянного тока в последовательных и параллельных цепях счетчиков, подключаемых к установкам.
Установки представляют собой рабочее место для поверки счетчиков киловатт-часов постоянного тока СКВТ - Д621 (Госреестр 2655-08) и состоят из блока управления (далее - БУ) и шкафа измерительного (далее - шкаф) для размещения счетчика вместе с собственным резистором Р600М.
В блоке управления смонтированы: источник высокого напряжения для питания параллельной цепи поверяемого счетчика, прецизионный делитель напряжения для измерения высокого напряжения и делитель напряжения для цепей обратной связи, источник тока для питания последовательной цепи поверяемого счетчика и источника внутренних схем блока управления.
Цифровой вольтметр В7-65 устанавливается на верхнюю крышку блока управления и подключается к нему через розетки Х2 (питание) и Х7 (измерение) на лицевой панели блока управления.
В шкафу предусмотрены места для размещения и закрепления поверяемого счетчика и его добавочного сопротивления. Имеется подсветка шкафа счетчика.

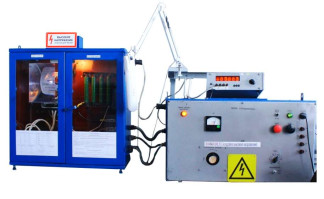

Общий вид установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 показан на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики установок для поверки счетчиков электроэнергии СкВТ - Д621 тип А2312__
| Параметр | Значение |
| Параметры источника напряжения постоянного тока для питания параллельной цепи поверяемого счетчика | |
| Номинальное выходное напряжение, В | 3000 |
| Максимальное выходное напряжение, В | 3900 |
| Коэффициент пульсации, %, не более | ±5,0 |
| Диапазон действительных значений номинального выходного напряжения, В | от 2940 до 3060 |
| Пределы допускаемой относительной погрешности стабильности поддержания номинального выходного напряжения, % | ±0,25 |
| Параметры источника постоянного тока для питания последовательной цепи поверяемого счетчика | |
| Номинальное напряжение, мВ | 150 |
| Максимальное напряжение, мВ, не более | 225 |
| Минимальное напряжение, мВ | 3 |
| Диапазон действительных значений номинального напряжения, мВ | от 147 до 153 |
| Ступени изменения напряжения, % от номинального значения | 2, 20, 50, 100, 120, 150 |
| Коэффициент пульсации, %, не более | ±5,0 |
| Пределы допускаемой относительной погрешности стабильности поддержания номинального напряжения, % | ±0,25 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, кВт, не более | 1 |
| Степень защиты по ГОСТ 14254-96 | IP 20 |
| Защита изоляции по ГОСТ 12.2.007.0-75, класс | 01 |
| Масса, кг, не более: - шкаф - блок управления | 36 87 |
| Габаритные размеры, мм, не более: - шкаф (длина х ширина х высота) - блок управления (длина х ширина х высота) | 775x336x865 825x500x486 |
| Рабочие условия применения: Температура окружающего воздуха, °С Относительная влажность воздуха при 20 °С, % Атмосферное давление, кПа | 20±5; от 30 до 80; от 86,0 до 104 |
наносится на фирменную табличку установок для поверки счетчиков электроэнергии СКВТ -Д621 тип А2312, на руководство по эксплуатации и паспорт.
Комплект поставки установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 указан в таблице 2.
Таблица 2
| Наименование | Количество |
| Установка для поверки счетчика электроэнергии СКВТ-Д621 тип А2312 | 1 шт. |
| Руководство по эксплуатации. А2312.00.00 РЭ | 1 экз. |
| Паспорт. А2312.00.00 ПС | 1 экз. |
| Методика поверки. РТ-МП-2605/500-2015 | 1 экз. |
| Запасные части |
осуществляется по документу РТ-МП-2605-500-2015 «ГСИ. Установки для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312. Методика поверки», утвержденному ФБУ «Ростест-Москва» 26.11.2015 г.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Перечень эталонов, применяемых при поверке:
- мультиметр 34401A (Госреестр № 16500-97);
- установка для поверки на постоянном токе электростатических киловольтметров УПК-100 (Госреестр № 5481-76);
- аппарат испытания диэлектриков АИД-70Ц (Госреестр № 38382-08);
- осциллограф электронно-лучевой G0S-620FG (Госреестр № 29608-05).
Методы измерений с помощью установок для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312 указаны в руководстве по эксплуатации.
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
3 ТУ 3185-2196-04708730-2007 «Установка для поверки счетчиков электроэнергии СКВТ - Д621 тип А2312. Технические условия»
