Системы измерений длительности соединений ZXJ10, ZXSS10, 34053-13

Назначение

Системы измерений длительности соединений СИДС ZXJ10, ZXSS10, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является распределенной виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования АТС ZXJ10, ZXSS10 с измерительными функциями, далее оборудование, представляющее собой комплекс аппаратных средств и программного обеспечения (ПО) производства ZTE Corporation, Китай, версия ПО 2.0.

Область применения - электросвязь.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования.

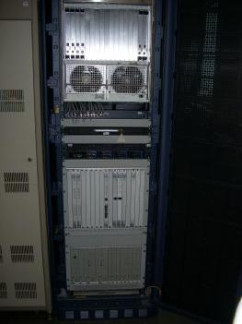

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

Корпус статива имеет механическую защиту, которая исключает возможность внешнего преднамеренного или непреднамеренного вмешательства. При включении оборудования осуществляется идентификация и проверка состояния аппаратных средств.

На рис. 2 изображено оборудование в стойке с закрытой дверью и замком от несанкционированного доступа.

с Рисунок 2 Оборудование в стойке с закрытой дверью и замком от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 2.0, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИДС, смотри таблицу:

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью

специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные

данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию системы коммутации, в состав которой входит СИДС , типографским способом.

Комплектность

■    СИДС ZXJ10, ZXSS10

-1 комплект; -1 комплект; -1 экземпляр.

■    Эксплуатационная документация на оборудование

■    Методика поверки.

Поверка

проводится по документу МП 34053-13 “Системы измерений длительности соединений СИДС ZXJ10, ZXSS10. Методика поверки”, утвержденному ГЦИ СИ «Связь-Тест» ФГУП ЦНИИС в 2012 г.

Основные средства поверки: формирователь телефонных соединений «Призма-М»: (1 - 3600)с, А = ±0,25 с, (3601 - 10800) с, А = ±0,5 с

Сведения о методах измерений

■    Руководство по эксплуатации АТС ZXJ10, ZXSS10

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений ZXJ10, ZXSS10

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
