| Номер в госреестре | 31448-13 |
| Наименование СИ | Устройства контроля параметров качества электрической энергии |
| Обозначение типа СИ | УК1 |
| Изготовитель | ОАО "АГАТ-системы управления" - управляющая компания холдинга "Геоинформационные системы управления", Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 11.11.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства контроля параметров качества электрической энергии УК1 Назначение средства измерений
Устройства контроля параметров качества электрической энергии УК1 (в дальнейшем -устройства) предназначены для контроля параметров качества электрической энергии, установленных ГОСТ 13109-97, в электрических сетях систем электроснабжения общего назначения.
Принцип действия основан на вычислении в устройстве всех параметров качества электрической энергии на основании массива измеренных мгновенных значений напряжения. Измерение мгновенного значения напряжения состоит из последовательного выполнения устройством следующих операций: дискретизации аналогового сигнала по времени, высокоточного аналого-цифрового преобразования, вычисления мгновенного значения напряжения сигнала.
Устройство обеспечивает:
- энергонезависимое хранение накопленной информации о параметрах качества электрической энергии;
- просмотр графиков, таблиц, протоколов на жидкокристаллическом дисплее устройства;
- вывод информации на печать;
- подключение внешней ПЭВМ с предоставлением расширенных возможностей по отображению информации и ведения архива измерений;
- возможность работы в составе территориально-распределенной локальной сети.
Конструктивно устройство выполнено в прямоугольном пластмассовом корпусе,
имеющем прозрачную открывающуюся крышку, обеспечивающую доступ к передней панели, и крышку клеммной коробки, обеспечивающую доступ к клеммным соединителям устройства. Обе крышки и передняя панель имеют элементы для их пломбирования.
На передней панели устройства размещаются графический жидкокристаллический дисплей, кнопки управления и элементы индикации. Эксплуатационное положение устройства
- вертикальное, настенное. Возможна работа устройства и в горизонтальном положении.
На верхней боковой стенке устройства расположены: соединитель для подключения кабеля питания, сетевой выключатель и ячейка с предохранителями. На нижней боковой стенке устройства размещены соединители внешних интерфейсов: LPT, RS-232C, RS-485.

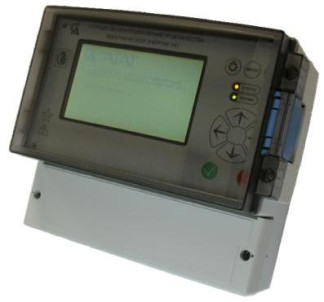

Внешний вид Устройства контроля параметров качества электрической энергии УК 1 приведён на рисунке 1.
Основные метрологические и технические характеристики представлены в таблице 1. Таблица 1.
| НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ | ЗНАЧЕНИЕ |
| Пределы допускаемой абсолютной погрешности измерения отклонения частоты, Гц в диапазоне от минус 2 до плюс 2 Гц | ± 0,03 |
| Пределы допускаемой абсолютной погрешности измерения установившегося отклонения напряжения от номинального напряжения, %, в диапазоне от минус 50 до 50 % от номинального напряжения | ± 0,5 |
| Пределы допускаемой основной относительной погрешности измерения коэффициента искажения синусоидальности кривой напряжения, % в диапазоне от 2 до 50 % | ± 10 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента n-ой гармонической составляющей напряжения, % в диапазоне от 0,2 до 1 % пределы допускаемой основной относительной погрешности в диапазоне от 1 до 15 % | ± 0,05 ± 5,0 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений по нулевой последовательности, % в диапазоне от 0 до 10 % | ± 0,5 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений по обратной последовательности в диапазоне от 0 до 10 % | ± 0,3 |
| Пределы допускаемой абсолютной погрешности измерения длительности провала напряжения, с в диапазоне от 1х10" до 60 с | ± 1,0х10-2 |
| Пределы допускаемой относительной погрешности измерения коэффициента временного перенапряжения, % в диапазоне от 1,1 до 2,0 | ± 10 |
| Пределы допускаемой относительной погрешности измерения импульсного напряжения, % для импульсов с длительностью от 0,5 до 65 мс и с импульсным напряжением - от 100 до 1000 В при частоте следования импульсов до 25 Гц; - от 1000 до 5000 В при одиночных импульсах. | ± 10 |
| Пределы допускаемой относительной погрешности измерения размаха изменения напряжения, % в диапазоне от 2 до 10 % | ± 8,0 |
| Пределы допускаемой относительной погрешности измерения кратковременной и длительной дозы фликера, % в диапазоне от 0,1 до 4 | ± 5,0 |
| Пределы допускаемой относительной погрешности измерения напряжения, % в диапазоне от 10 до 500 В (действующее значение) | ± 0,5 |
| Пределы допускаемой дополнительной погрешности измерения коэффициента искажения синусоидальности кривой напряжения, вызванной отклонением температуры окружающего воздуха от (20 ± 5) °С в пределах рабочего интервала температур на каждые 10 °С изменения температуры, % | ± 2 |
| Пределы допускаемой дополнительной относительной погрешности измерения коэффициента n-ой гармонической составляющей напряжения в диапазоне от 1 до 15 %, вызванной отклонением температуры окружающего воздуха от (20 ± 5) °С в пределах рабочего интервала температур на каждые 10 °С изменения температуры, % | ± 2 |
| Входное сопротивление устройства по измерительным каналам А, В, С, кОм | 200 ± 20 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность при 35 °С; - диапазон атмосферного давления, кПа | от 0 до 50 до 95 % от 84 до 106,7 |
| Класс защиты от поражения электрическим током по ГОСТ Р 51350-99 | I |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 |
| Питание: - от сети переменного тока - от сети постоянного тока | напряжение 220 В, частота 50 Гц напряжение от 132 до 297 В |
| Потребляемая мощность при номинальном напряжении 220 В переменного или постоянного тока, В-А, не более | 20 |
| Время установления рабочего режима, с | 30 |
| Время непрерывной работы, ч, не менее | 24 |
| Наработка на отказ, ч, не менее | 10000 |
| Г абаритные размеры, мм, не более | 245x200x120 |
| Масса, кг, не более | 1,5 |
Устройство обеспечивает:
- обмен информацией по интерфейсам RS-232С и RS-485 со скоростью передачи информации не менее 9600 бит/с и вывод информации на подключаемое печатающее устройство (принтер) посредством параллельного порта LPT;
- накопление информации о параметрах качества электрической энергии за период времени не менее 60 суток;
- работу часов реального времени при пропадании питающего напряжения на время не менее 5 лет.
Знак утверждения типа наносится на лицевую панель устройств методом сеткографии, а также на титульный лист эксплуатационной документации типографским способом.
Таблица 2 - Комплектность
| №п | Наименование изделия | Кол-во |
| 1 | Устройство контроля параметров качества электрической энергии УК1 | 1 шт. |
| 2 | Кабель силовой 220 В 3х0,75/3 м | 1 шт. |
| 3 | Кабель нуль-модемный 9F/9F; | 1 шт. |
| 4 | Жгут ЕИРВ.685629.319; | 1 шт. |
| 5 | Паспорт ЕИРВ.468261.011 ПС | 1 экз |
| 6 | Руководство по эксплуатации ЕИРВ.468261.011 РЭ с методикой поверки МП.МН 1167-2002 | 1 экз |
| 7 | Ведомость эксплуатационных документов ЕИРВ.468261.011 ВЭ; | 1 экз |
| 8 | Программа УК1 ЕИРВ.50450-01 на компакт-диске1 | 1 шт. |
| 9 | Упаковка ЕИРВ.468926.013 | 1 шт. |
- Прибор для поверки вольтметров В1-19, госреестр № 8939-82;
- Частотометр электронно-счетный Ч3-63/1, госреестр № 9084-90;
- Устройства испытательные РЕТОМ-41М, госреестр № 18024-02.
Приведены в документе «Руководство по эксплуатации ЕИРВ.468261.011 РЭ».
Нормативные и технические документы, устанавливающие требования к устройствам контроля параметров качества электрической энергии УК1:
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. ТУ РБ 100230547.012-2002. Устройство контроля параметров качества электрической энергии УК1. Технические условия.
3. ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
4. ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
