| Номер в госреестре | 29748-13 |
| Наименование СИ | Системы индустриальной антисейсмической защиты с автоматическим самоконтролем |
| Обозначение типа СИ | СИАЗ-2 |
| Изготовитель | ЗАО "Армянский НИИ по эксплуатации атомных электростанций" (Арматом), Армения, г.Ереван |
| Год регистрации | 2013 |
| Срок свидетельства | 27.12.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы индустриальной антисейсмической защиты с автоматическим самоконтролем СИАЗ-2 (далее - системы) предназначены для измерений и регистрации сейсмических или искусственных воздействий на контролируемый объект; непрерывного контроля величины колебаний грунта площадки контролируемого объекта; автоматической выдачи сигналов в систему аварийной защиты.
Конструктивно система представляет собой три одинаковых блока СИАЗ-2 и блок согласования.
При необходимости регистрации сигналов к выходам блока согласования можно подключить регистратор, обеспечивающий регистрацию аналоговых раздельных сигналов (АРХ, APY, APZ), с амплитудой до 5 В.
Блок согласования и регистратор устанавливаются отдельно от блоков СИАЗ-2 в помещении обслуживающего персонала.
Система имеет три независимых одинаковых канала (блока).
Принцип действия систем состоит в следующем: в каждом канале механическая энергия колебаний грунта по трем взаимно перпендикулярным направлениям X, Y, Z преобразуется в электрические сигналы. Электрические сигналы, пропорциональные ускорениям механических колебаний грунта, поступают на входы измерительных каналов X, Y, Z. После соответствующих преобразований каждый блок выдает следующие сигналы:
- аналоговые раздельные (АРХ, APY, APZ), которые поступают на запись;
- дискретный, типа «сухой контакт» для запуска регистратора (ДЗР);
- аналоговый общий (АО);
- дискретный, типа «сухой контакт» (ДЗ) для аварийной остановки реактора.
Последние два сигнала со всех трех блоков поступают в систему аварийной защиты
реактора для организации логики срабатывания защиты по принципу «два из трех». Дискретные сигналы для запуска регистратора объединяются параллельно и поступают на вход дистанционного управления регистратора. В момент, когда величина ускорений колебаний грунта превышает установленный аварийный порог, система выдает аварийные сигналы в систему аварийной защиты (АЗ) АЭС. При превышении величины ускорений колебаний грунта значение порога запуска регистратора, система выдает дискретные сигналы на вход дистанционного управления регистратора для его запуска.
В системе предусмотрена возможность автоматической проверки работоспособности (самоконтроля) блоков в отдельности.

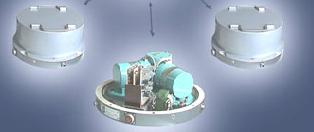

Общий вид системы приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена на рисунке 2.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон контролируемых ускорений колебаний грунта, см/с2 | от 5 до 400 |
| Диапазон контролируемых частот колебаний грунта, Гц | от 0,5 до 20 |
| Подавление сигналов на частотах выше 30 Гц, не менее, дБ на октаву | 8 |
| Диапазон установки ускорений порога запуска регистратора, см/с2 | от 5 до 25 |
| Диапазон установки ускорений порога выдачи аварийного сигнала, см/с2 | от 25 до 200 |
| Пределы допускаемой основной относительной погрешности установки ускорений порога выдачи аварийного сигнала, % | ± 10 |
| Пределы допускаемой дополнительной погрешности измерений, вызванные изменением температуры окружающей среды на 1 °С свыше +25 °С, % | ± 0,15 |
| Наименование характеристики | Значение характеристики |
| Питание от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 46 до 51 |
| Потребляемая мощность, В'А, не более | 150 |
| Питание от аккумуляторной батареи напряжением, В | 24 |
| Масса блока СИАЗ-2, кг, не более | 35 |
| Масса системы, кг, не более | 120 |
| Габаритные размеры блока СИАЗ-2 (диаметр х высота), мм, не более | 440 х 230 |
| Наработка на отказ, ч, не менее | 80000 |
| Рабочие условия применения для блоков СИАЗ-2: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре + 35 °С, % | от минус 10 до 50 от 84 до 107 до 98 |
Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом и на лицевую панель блока СИАЗ-2 в виде наклейки.
Комплект поставки системы приведен в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество | Примечание |
| Блок системы | СИАЗ-2.1.00.00.00.00 | 3 шт. | |
| Блок согласования | СИАЗ-2.2.00.00.00.00 | 1 шт. | |
| Шнур соединительный | СИАЗ-1М.3.00.00.00.00 | 1 шт. | |
| Шнур соединительный | СИАЗ-2.1.07.00.00.00 | 3 шт. | |
| Руководство по эксплуатации | АМАВ.903289.001 РЭ | 1 экз. | |
| Методика поверки | АМАВ.01804548.004 МП | 1 экз. |
осуществляется по документу АМАВ.01804548.004 МП «Система индустриальной антисейсмической защиты с автоматическим самоконтролем СИАЗ-2. Методика поверки», утвержденному директором национального института метрологии Республики Армения-18.04.2013. Основные средства поверки - вибростенд С-004
Система индустриальной антисейсмической защиты с автоматическим самоконтролем СИАЗ-2. Руководство по эксплуатации. АМАВ.903289.001 РЭ.
Нормативные и технические документы, устанавливающие требования к системам индустриальной антисейсмической защиты с автоматическим самоконтролем СИАЗ-2
ПНАЭ-Г-011-89 (ОПБ-88) «Общие положения обеспечения безопасности атомных станций».
ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».
ТУ РА 01804548.2485-2000 «Система индустриальной антисейсмической защиты с автоматическим самоконтролем СИАЗ-2. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
