| Номер в госреестре | 29658-12 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | КСИП-3 |
| Изготовитель | Общество с ограниченной ответственностью "СпиртПриборСервис" (ООО"СпиртПриборСервис"), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 10.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные КСИП-3 (далее КСИП-3) предназначены для автоматического измерения объема, объемной концентрации и температуры водноспиртовых растворов, винной, пивной продукции, в том числе игристого вина, газированного вина, шипучего вина, шампанского, а также вычислений объемной концентрации (в дальнейшем - крепости), температуры и объема раствора, вычислений безводного спирта и поштучного учета винной продукции и натуральных вин.
КСИП-3 состоит из:
комплекта измерительной аппаратуры:
- одного или нескольких измерителей объема жидкости - (счетчиков жидкости): ролико-лопастного типа Норд (Госреестр №37409-08); расходомера-счетчика электромагнитного МР400 (Госреестр №25593-08), расходомеров электромагнитных М2000 (Госреестр №49859-12); SITRANS F (Госреестр №35024-07); Promag (Госреестр №14589-09); расходомеров массовых Promass (Госреестр №15201-11);
- вибрационного плотномера ПЛОТ-3 (Госреестр №25284-08);
- термопреобразователя ТСПУ, ТСМУ (Госреестр №36340-07);
- датчика давления МТ-100 (Госреестр №20680-07);
системы ввода, хранения и обработки информации в составе:
- шкафа управления;
- компьютерного комплекта в составе системного блока, монитора, мыши, клавиатуры;
- счетчика бутылок УСБ-3, УСБ-5;
- регулирующего или отсечного клапана.
Счетчики жидкости имеют исполнения, отличающиеся принципом действия и пропускной способностью.
Плотномер имеет встроенный термопреобразователь температуры и индикатор измеренных данных.

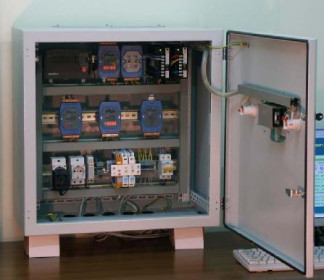

Шкаф управления включает контроллеры программируемые (в т.ч. модули ввода и вывода аналоговой и цифровой информации) серии I-7000, I-8000.
КСИП-3 рассчитан на дискретный и длительный непрерывный режимы работы.
На рабочем столе операционной системы Windows XP запускается программа работы КСИП.
После завершения стартового опроса датчиков выбирается режим работы КСИП-3.
КСИП-3 учитывает продукцию в автоматическом режиме.
Все измеряемые значения выводятся в шкаф управления, оснащенный терминалом ввода-вывода и клавиатурой.
При выходе из программы в автоматическом режиме формируется строка формата информации, которая в автоматическом режиме передается в сервер единой государственной автоматизированной информационной системы (ЕГАИС).
Шкаф управления сопрягается с персональным компьютером и с локальной компьютерной сетью, в том числе с единой государственной информационной системой (ЕГАИС), или через модем с глобальной сетью Internet.
На экран монитора выводятся:
- функциональная схема, на которой представлена информация о текущих значениях измеряемых и вычисляемых значений и об аварийных ситуациях, а также таблица учета результатов измерений и вычислений, нарастающего итога объемов жидкости и поштучного учета;
- графики записей всех измеряемых и вычисляемых величин, выводимые ежесекундно, используемые, в том числе и в режиме последующих просмотров в переменных временных масштабах и хранящиеся в архиве компьютера.
КСИП-3 может быть использован в качестве средства контроля при производстве водно-спиртовых растворов, а также при их приемке или отгрузке, в контурах регулирования систем управления процессами брагоректификации и др.
КСИП-3 рассчитан на работу в составе локальных и глобальных информационных
сетей.
Комплекс выпускается в следующих исполнениях:
КСИП-3 С - для измерений водно-спиртовой продукции;
КСИП-3В - для измерений вина и виноматериалов, пива и пивных напитков.
Шкаф управления может обслуживать одновременно до 3-х комплектов измерительной аппаратуры для КСИП-ЗВ.
Поступление
продукции
II].
Расходомер
| Плотномер с датчиком температуры | |
МЛ-
| Расходамср
<5> - места пшмбироиания шкафа апшматнки, мест установки расчодомера. датчика 1 емнерот)ры. иIсочною клапана, кабельных разъемов
Датчик
температуры
| сочной силам | |
| 1 | > |
| 5- | |
| Е | О *’ |
Счетчик I бутылок
Шкаф
автоматики
Схема пломбировки КСИ11-3U на контроле и учете вина, виноматериалов и натуральною окна
| Abiumui | ролика
ПО у всех исполнений одной версии.
Задачей ПО является обеспечение непрерывных измерений сигналов от измерительной аппаратуры, обработка измерительной информации и вывод результатов измерений на дисплей монитора и в строку формата информации для автоматической передачи в сервер ЕГАИС.
ПО КСИП предусматривает создание log-файла, предназначенного для контроля правильности действий оператора.
ПО защищено от несанкционированного доступа к настройкам при помощи пломбирования, удаления исходных файлов после пуско-наладки и технического обслуживания, исключением доступа к строке формата информации ввиду ее отсутствия до момента ее передачи в автоматическом режиме в сервер ЕГАИС.
Таблица 1. Идентификационные параметры ПО
| Наименование ПО | Идентификацио нное наименование ПО | Номер версии (идентифика ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификат ора ПО |
| Программное обеспечение КСИП | ОС Windows XP KSIP | v.2010.06.01 | h89w328qqf506783b2 3043281w76c39s. | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по
МИ3286-2010.
| Диапазоны расходов (в зависимости от типа счетчика жидкости), м3/ч Диаметр условного прохода, мм Соотношение наибольшего расхода к переходному в пределах одного фиксированного Ду (в зависимости от типа счетчика жидкости), не менее Пределы допускаемой относительной погрешности измерений суммарного объема, водно-спиртового раствора, приведенного к 20 °С, не более % Пределы допускаемой относительной погрешности измерений суммарного объема винной, пивной продукции, приведенной к 20 °С, не более % Пределы допускаемой относительной погрешности измерений суммарного объема безводного спирта, приведенного к 20 °С, не более % Диапазоны измерений крепости, % об. Диапазон измерений температуры жидкости, °С Диапазон температур приведения крепости и объемов водно-спиртовых растворов к температуре 20 °С, °С Пределы абсолютной погрешности измерений крепости водноспиртового раствора, приведенного к 20 °С, % об. Пределы допускаемой абсолютной погрешности измерений температуры, °С | 0,003.700 5.100 1...40/1...300 ±0,5 ±0,5 ±0,8 36.60; 60.99 -40.+70 -30...+50 ±0,5 ±0,5 |
| Наибольший регистрируемый нарастающим итогом объем жидкости (водно-спиртового раствора, безводного спирта), дал Максимальная скорость счета бутылок, шт/с Максимальное значение подсчета бутылок, шт | 9999999,99 10 999999999 |
| Дальность передачи информации по локальной сети | Internet |
| Время хранения основных архивных данных, лет, не менее | 5 |
| Диапазон давления воздуха, подаваемого на отсечные клапаны, кгс/см2 | 4, 5. 7, 0 |
| Температура окружающей среды, °С | |
| для комплекта измерительной аппаратуры | -40...+80 |
| для шкафа управления | -10...+70 |
| Относительная влажность окружающей среды, % | 30...80 |
| Напряжение питающей сети, В | 220 (+10/-15%) |
| Частота питающей сети, Гц | 50±1,0 |
| Потребляемая мощность, ВА, не более | 300 |
| Назначенный срок службы, лет, не менее | 6 |
наносится на переднюю панель шкафа управления окраской по трафарету и на титульный лист эксплуатационной документации типографским способом.
| Наименование, тип | Обозначение | Кол. | Примечание |
| Плотномер -спиртомер | ПЛОТ-3 | 1 | для КСИП-3 С |
| Расходомер-счетчик | Норд, МР400, Promag, SITRANS F, Promass, М2000 | 1...3 | по заказу |
| Шкаф управления | СПС 05.000.005ШУ | 1 | |
| Компьютер в составе системного блока, монитора, клавиатуры, мыши | 1 | ||
| Т ермопреобразователь температуры | ТСПУ, ТСМУ | 1...3 | для КСИП-3 В |
| Датчик давления | МТ100 | 1 | по заказу |
| Счетчик бутылок | УСБ-3, УСБ-5 | 1...3 | по заказу |
| Клапан | 1...3 | подбирается по Ду | |
| Руководство по эксплуатации | СПС.05.000.000РЭ | 1 | |
| Паспорт | СПС.05.000.000ПС | 1 | |
| Методика поверки | СПС.05.000.000МП | 1 |
осуществляется в соответствии с методикой «ГСИ. Комплексы измерительные КСИП-3. Методика поверки СПС 05.000.000 МП», утвержденной ГЦИ СИ ФГУП "ВНИИМС" в апреле 2012 г.
Основное поверочное оборудование:
- мерники образцовые 2 разряда М2р-20, М2р-50, М2р-100, М2р-200, М2р-500, М2р-2000 по ГОСТ 8.400, погрешность ± 0,1 %, ± 0,05 %;
- комплект ареометров по ГОСТ 18481-81 для водно-спиртовых растворов:
АСП-1, шкалы 0...10, ц. д. 0,2%, 90...100 %, ц. д. 0,1%;
АСП-2, № 1 - 6, ц. д. 0,1 %;
АСП-3, шкалы 0...40; 40...70; 70...100 %, ц. д. 1%;
- термометр ТЛ-4 №1, 2, 3 по ТУ 25-2021.003-88, шкалы -30...+20, 0. 55, 50.105 0С, ц. д. 0,1 0С
изложены в руководстве по эксплуатации СПС.05.000.000РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным КСИП-3
1. ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.
4. ГОСТ Р 8.654-2009 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения.
5. Технические условия ТУ 5131-005-57034728-04.
