| Номер в госреестре | 27703-17 |
| Наименование СИ | Аспираторы автоматические |
| Обозначение типа СИ | Проба-24 |
| Изготовитель | ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова" (ГГО), г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 30.05.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аспираторы автоматические «Проба-24» (далее - аспираторы) предназначены для автоматического отбора проб воздуха и измерения объема проб по заданному значению расхода и времени отбора пробы для последующего определения состава воздуха.
Принцип действия аспираторов основан на создании разряжения, за счет которого прокачивается отбираемая проба с заданным объемным расходом. Объем отобранной пробы воздуха рассчитывается по установленным значениям расхода и времени прокачки по формуле:
V = q • T,
где: q - расход воздуха через сопло в дм3/мин;

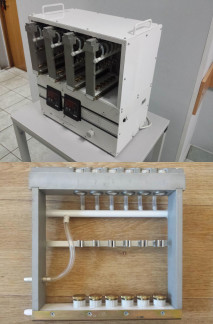

T - время отбора в мин Конструктивно аспираторы выполнены в одном блоке. В его составе находятся 4 съемные кассеты, каждая из которых имеет шесть каналов, снабженных критическими соплами с заданными значениями расхода, ресивер, компрессор, 2 таймера. Режим отбора проб воздуха - автоматический. Значение расхода определено установленным соплом, а интервал времени и время начала отбора проб устанавливается на таймере.
Отбор проб может производиться также и в ручном режиме.
Пломбирование аспираторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование | Значение |
| Количество каналов отбора проб воздуха | 24 |
| Номинальное значение заданного расхода 3/ воздуха, дм мин | 0,25; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0;5,0; 10,0 |
| Отклонение номинального значения расхода, %, не более | 20 |
| Максимальный суммарный расход воздуха, дм3/мин | 15 |
| Пределы допускаемой относительной погрешности задания объемного расхода воздуха, % | ±5 |
| Диапазон задаваемых интервалов времени отбора пробы, ч | от 0 до 1 |
| Пределы допускаемой относительной погрешности задания интервалов времени, % | ±0,5 |
| Наименование | Значение |
| Напряжение питания, В | от 187 до 242 |
| Частота, Гц | от 49 до 51 |
| Потребляемая мощность аспиратора, В А, не более | 250 |
| Масса, кг, не более | 45 |
| Габаритные размеры, мм, не более: | |
| - высота | 580 |
| - ширина | 530 |
| - длина | 340 |
| Средняя наработка на отказ, ч, не менее | 6500 |
| Средний срок службы аспиратора, лет, не менее | 8 |
| Условия эксплуатации: | |
| - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давления, кПа | от +10 до +35 от 84,0 до 106,7 |
наносится на лицевую панель аспиратора методом шелкографии и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аспиратор | 1 шт. | |
| Кассета с шестью критическими соплами (по заказу) | 4 шт. | |
| Фильтровальная ткань (батист) 0,25м2 | 1 шт. | |
| Трубка переходная (3 шт. на кассету) | 12 шт. | |
| Заглушка | 24 шт. | |
| Предохранитель 3А | 2 шт. | |
| Кольцо резиновое | 4 шт. | |
| Прокладка | 12 шт. | |
| Ключ для сопла | 1 шт. | |
| Руководство по эксплуатации (методика поверки-раздел 10 РЭ) | ИРШЯ.407369.001.001 РЭ | 1 экз. |
осуществляется по документу ИРШЯ.407369.001.001 РЭ, раздел 10, утвержденному ФБУ «Тест-С.-Петербург» 31.03.2017 г.
Основные средства поверки:
- счетчик газовый барабанный РГ-7000 (Регистрационный № 11229-88), 5 - 750 дм3/ч, ПГ ±1 %;
- вакуумметр ВП (Регистрационный № 20680-00), ПГ ±0,4 %;
- секундомер электронный «Счет-1М» (Регистрационный № 40929-09), 0,01 - 99999,9 с, ПГ ±(6-10-5-Т+С) с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель аспиратора.
приведены в эксплутационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 51945-02 Аспираторы. Общие технические условия
