| Номер в госреестре | 27269-17 |
| Наименование СИ | Преобразователи расхода турбинные |
| Обозначение типа СИ | BZ-100 |
| Изготовитель | "Sivalls, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 19.01.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода турбинные BZ-100 предназначены для измерений объемного расхода и объема жидкости, протекающей по трубопроводу.
Принцип действия преобразователя расхода турбинного BZ-100 основан на преобразовании поступательного движения потока жидкости во вращательное движение турбины, скорость вращения которой пропорциональна объемному расходу измеряемой среды. Частота вращения турбины преобразуется в последовательность электрических импульсов с помощью магнитноиндукционного датчика, установленного на корпусе преобразователя.
Конструктивно преобразователь выполнен в виде цилиндрического корпуса из нержавеющей стали, в котором установлена турбина на подшипниках из карбида вольфрама.
Преобразователи расхода турбинные BZ-100 имеют фланцевое присоединение к трубопроводу. Для преобразования скорости вращения турбины в электрический сигнал служит электромагнитный датчик скорости вращения турбины модели 4.303 и конвертер TDD-530, входящие в состав преобразователя расхода турбинного BZ-100.
При установке преобразователя расхода турбинного BZ-100 на трубопровод, необходимо соблюдать длины прямых участков перед и после преобразователя (10 Ду перед преобразователем и 5 Ду после него).

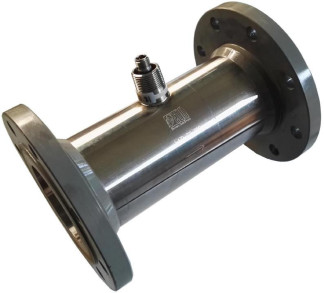

Внешний вид преобразователя расхода турбинного BZ-100 и мест пломбирования приведен на рисунке!.
отсутствует.
Таблица 1
| Наименование характеристики | Значение характеристики | ||
| Диаметр условного прохода (Ду), мм (дюйм) | |||
| 50(2) | 100(4) | 150(6) | |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости, % | ±1,0 | ||
| Наименьшее значение расхода жидкости ^мин), м3/ч | 8,6 | 22,5 | 45 |
| Наибольшее значение расхода жидкости ^макс), м3/ч | 86 | 225 | 450 |
| Кинематическая вязкость рабочей жидкости, мм /с | от 0,6 до 6,0 | ||
| Рабочее давление, МПа, не более (в зависимости от исполнения) | от 2 до 25 | ||
| Напряжение питания постоянного тока, В | от 12 до 24 | ||
| Максимальный потребляемый ток, мА | 35 | ||
| Габаритные размеры преобразователя (в зависимости от исполнения), мм: длина диаметр (фланцев) | 216 от 152 до 216 | 305 от 229 до 311 | 305 от 279 до 394 |
| Масса (в зависимости от исполнения), кг | от 68 до 681 | ||
| Атмосферное давление, кПа | от 84 до 106,7 | ||
| Температура окружающего воздуха, оС | от -20 до +70 | ||
| Температура измеряемой среды | от -30 до +110 | ||
| Средняя наработка на отказ, ч, не менее | 50000 | ||
| Полный средний срок службы, лет | 10 | ||
наносится на корпус преобразователей расхода турбинных BZ-100 методом наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 2
| Наименование | Обозначение | Количество |
| Преобразователь расхода турбинный | BZ-100 | 1 шт. |
| упаковка транспортная | 1 шт. | |
| руководство по эксплуатации | 1 шт | |
| Методика поверки | МП-2550-0276-2016 | 1 шт |
осуществляется по документу МП-2550-0276-2016 «Преобразователи расхода турбинные BZ-100. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2016 г.
Основные средства поверки:
установка расходомерная эталонная 2-го разряда по ГОСТ 8.510-2002, диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), пределы относительной погрешности ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «Sivalls, Inc», США
