| Номер в госреестре | 24486-12 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | S2 RANGER |
| Изготовитель | "Bruker AXS GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 01.06.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

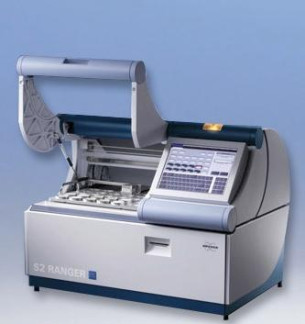

Спектрометр рентгенофлуоресцентный S2 RANGER (далее - спектрометр) предназначен для измерения массовой доли элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах.
Спектрометры рентгенофлуоресцентные S2 RANGER представляют собой компактные многоцелевые, автоматизированные приборы, обеспечивающие измерение, обработку и регистрацию выходной информации.
Защита от несанкционированного доступа осуществляется за счет наличия опломбированных винтов, защищающих доступ к настройке функциональных блоков спектрометра.
Принцип действия спектрометра основан на измерении интенсивности флуоресцентного рентгеновского излучения атомов исследуемых образцов. Источником первичного излучения является рентгеновская трубка. Спектральный анализ рентгеновского флуоресцентного излучения осуществляется энергодисперсионным детектором. Регистрация интенсивностей линий флуоресцентного излучения производится с помощью энергодисперсионного детектора. Градуировка спектрометра производиться по стандартным образцам состава. В памяти управляющего контроллера или в компьютере хранятся градуированные характеристики для элементов от бериллия до урана.
Конструктивно спектрометр представляет собой модульное устройство, которое состоит из: блока рентгеновской трубки с источником питания, камеры для измерения с автоматическим устройством загрузки образцов, детекторным блоком и усилителями, гониометром, микропроцессорного блока управления, системой регистрации.
Управление анализатором, обработка результатов измерений осуществляется с помощью встроенного микропроцессорного контроллера, который имеет интерфейсы для внешнего компьютера и выход на принтер. На экране отображаются режимы работы, результаты измерений интенсивности и концентрации, результаты статистической обработки данных, графическое изображение процесса анализа и пр.
Спектрометры рентгенофлуоресцентные S2 RANGER управляются с помощью программы SpectraEDX. Программа SpectraEDX предназначена для работы с различными типами веществ. Данная программа обеспечивает следующие возможности:
- Установка режимов измерения: параметров источника рентгеновского излучения, времени измерения, диапазона сканирования, типов анализируемых элементов и т. д.
- Отображение и обработка спектральных данных. Включает автоматическое распознавание элементов, автоопределение интенсивности пиков, разрешение пиков, масштабирование, учет наложения пиков.
- Прецизионное определение интенсивности пиков для расчета концентраций.
- Редактор отчетов - формирование отчетов о проделанных измерениях, включая условия проведения экспериментов и концентрации элементов с указанием погрешности.
Для определения концентраций элементов в анализируемом образце пользователь использует следующую последовательность действий: установка образца в пробозагрузчик, измерение, определение параметров концентраций элементов на основе полученных интенсивностей.
Спектрометры рентгенофлуоресцентные S2 RANGER имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ 3286-2010.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| EVAL2.exe | SPECTRA EDX | V 2.31 | CC506DE539 | Алгоритм электронной подписи CRC 32 |
| Диапазон измеряемых элементов, атомные номера | от 11 (Na) до 92 (U) |
| Диапазон измерений массовой доли элементов, % | от 0,0001 до 100,0 |
| Пределы допускаемого относительного среднеквадратического отклонения результатов измерений выходного сигнала, % : - в диапазоне измерений от 0,0001 до 1,0% вкл. - в диапазоне измерений свыше 1,0 до 100,0 % вкл. | 5.0 1.0 |
| Пределы относительной погрешности измерения массовой доли элементов, % : - в диапазоне измерений от 0,0001 до 1,0 % вкл. - в диапазоне измерений св. 1,0 до 100,0 % вкл. | ±20,0 ±3,0 |
| Напряжение рентгеновской трубки, кВ | 50 |
| Ток рентгеновской трубки, мА | 2 |
| Мощность рентгеновской трубки, Вт | 4 |
| Электропитание переменным током, В | 220 +22/-33 |
| Потребляемая мощность, В-А | 1000 |
| Г абаритные размеры, мм | 650 x 820 x 650 |
| Масса, кг не более | 120 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % | 15-30 20-80 |
| Срок службы, лет не более | 10 |
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде компьютерной графики.
- Спектрометр S2 RANGER:
- Источник рентгеновского излучения
- Блок рентгеновской оптики
- Камера образца
- Вакуумная система
- Г ониометр
- Детектор рентгеновского излучения
- Сменщик проб
- Набор юстировочных образцов
- Компьютер (системный блок, монитор и программное обеспечение)
- Блок внешнего водяного охлаждения
- Запасные части и расходные материалы
- Руководство по эксплуатации
- Методика поверки
осуществляется в соответствии с документом МП 24486-12 «Спектрометры рентгенофлуоресцентные S2 RANGER. Методика поверки», разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2011 г.
Основное средство поверки - государственные стандартные образцы (ГСО) состава российского производства (ГСО 4165-91П, ГСО 2489-91П-2497-91П) или иностранные стандартные образцы (Standard Reference Materials или Certified Reference Materials) допущенные к применению в Российской Федерации в установленном порядке.
Методики измерений приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным S2 RANGER
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
2. Основные правила обеспечения радиационной безопасности (ОСПОРБ-99) СП 2.6.1.799-99
3. Нормы радиационной безопасности (НРБ-99) СП 2.6.1.758-99
4. СанПиН №2.6.1.1282-03
5. Техническая документация изготовителя.
